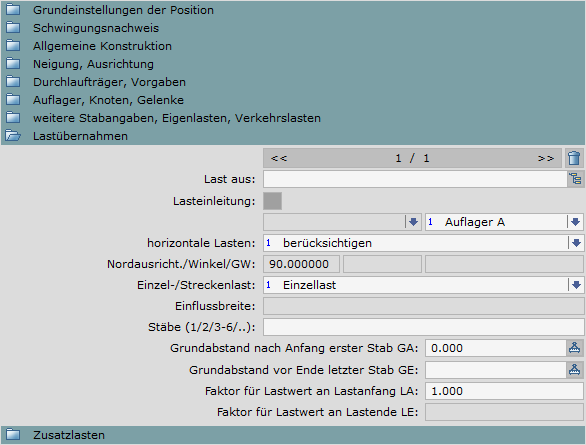

Lastübernahmen

Durchlaufträger

Mit dem Wippschalter kannst Du beliebig viele Lastübernahmen erzeugen.

Last aus

Hier wählst Du die Statikposition, von der die Last übernommen werden soll. Die Statikposition muss sich im aktuellen Projekt befinden.

Lasteinleitung

Diese Checkbox dient ausschließlich zur Information und spielt eine untergeordnete Rolle. Sie zeigt Dir an, ob die Lastübernahme als Lasteinleitung erfolgt. Bei einer Lasteinleitung werden alle Lastkombinationen übernommen. Im Gegensatz dazu geben normale Lastübernahmen nur die Maximal- und Minimalwerte weiter. Wie die Übergabe erfolgt, wird automatisch gesteuert.

Auflager

Mit dem rechten Dropdown wählst Du das Auflager aus, von dem Du die Last übernehmen möchtest.

Wenn Du Lasten von verteilten Pfetten aus der Positionart Pfetten, Koppelpfetten übernimmst, bestimmst Du mit dem linken Dropdown den Pfettenstrang.

horizontale Lasten

Mit dieser Option kannst Du die Weitergabe von horizontalen Lasten (also Lasten in Y-Richtung) deaktivieren – zum Beispiel, wenn diese durch andere Maßnahmen wie eine Windaussteifung abgetragen werden.

Nordausricht./Winkel/GW

Diese Zeile dient Dir zur Kontrolle der Ausrichtung der Bauteile zueinander. So kannst Du sicherstellen, dass die Lasten in der richtigen Richtung weitergegeben werden.

• im ersten Feld siehst Du die Nordausrichtung des aktuellen Bauteils

• im mittleren Feld die Nordausrichtung des übernommenen Bauteils

• im rechten Feld wird Dir der Grundwinkel zwischen den beiden Bauteilen angezeigt

Einzel-/Streckenlast

Lastübernahmen kannst Du als Einzellasten und Streckenlasten erzeugen.

Einflussbreite

Bei Streckenlasten wird Dir zur Kontrolle die in der übernommenen Position verwendete Einflussbreite angezeigt.

Stäbe (1/2/3-6/..)

Hier trägst Du die Stabnummern ein, auf der die Last aufgebracht werden soll. Die Stabnummern stehen mittig im Feld auf dem statischen System (durchgezogene, darunter gestrichelte Linie). Sobald die Position, von der die Last übernommen wird, berechnet ist, werden die Lasten im Grafikbereich der aktuellen Position dargestellt.

Grundabstand GA / GE

Hier trägst Du die Stabnummern ein, auf denen die Last aufgebracht werden soll. Die Stabnummern findest Du mittig auf dem statischen System.

Sobald die Position, von der die Last übernommen wird, berechnet ist, werden die Lasten im Grafikbereich der aktuellen Position dargestellt. So kannst Du direkt überprüfen, ob die Lasten korrekt übernommen und zugewiesen wurden.

Faktor für Lastwert an Lastanfang / Lastende

Die übernommene Last kannst Du am Lastanfang und -ende mit einem Faktor versehen. Damit steuerst Du, ob die Last einfach oder – zum Beispiel bei der Lastübername von Sparren auf eine Firstpfette – doppelt übernommen wird (für die linke und rechte Dachseite). Mit den Faktoren kannst Du außerdem eine Last auf Null auslaufen lassen, etwa im Walmbereich.
