# Długość obliczeniowa belek swobodnie podpartych

Istnieje kilka różnych podejść stosowanych przy wyznaczaniu długości obliczeniowej belki swobodnie podpartej.

### **Metoda nr 1**

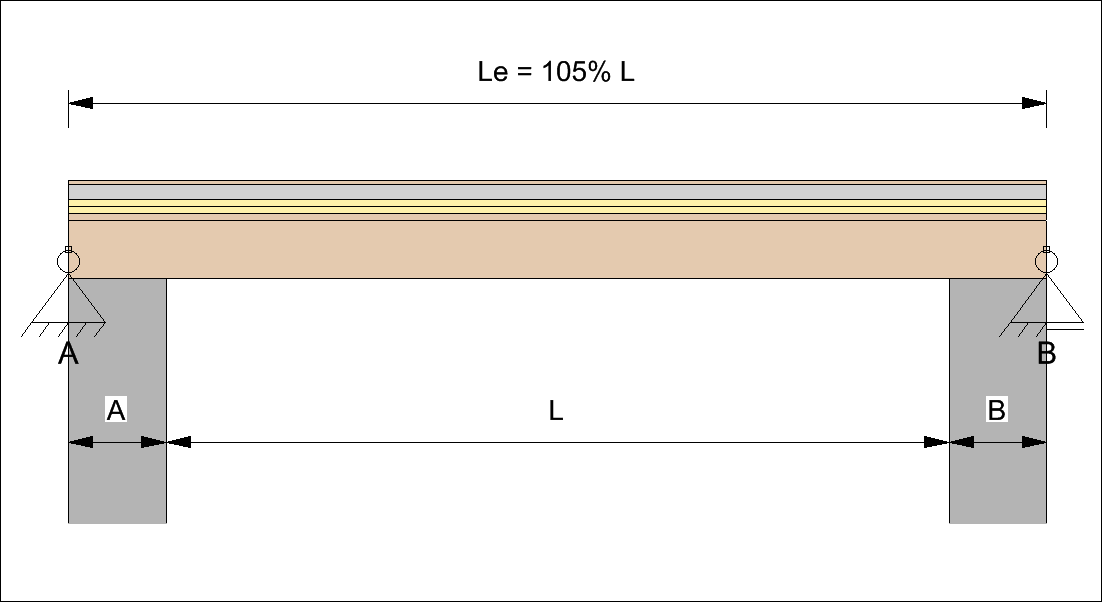

Metodą najbardziej konserwatywną jest metoda 105%. Polega ona na zwiększenie długości belki w świetle między podporami o wartość 5%. Spowoduje to proporcjonalne i symetryczne wyznaczanie stref podparcia równe 2,5% rozpiętość belki w świetle podpór.

![Długość obliczeniowa belki swobodnie podpartej 105%](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-9bc55232e9c4ffa06ad34f9955846087e761d28e%2FL1.png?alt=media)

### **Metoda nr 2**

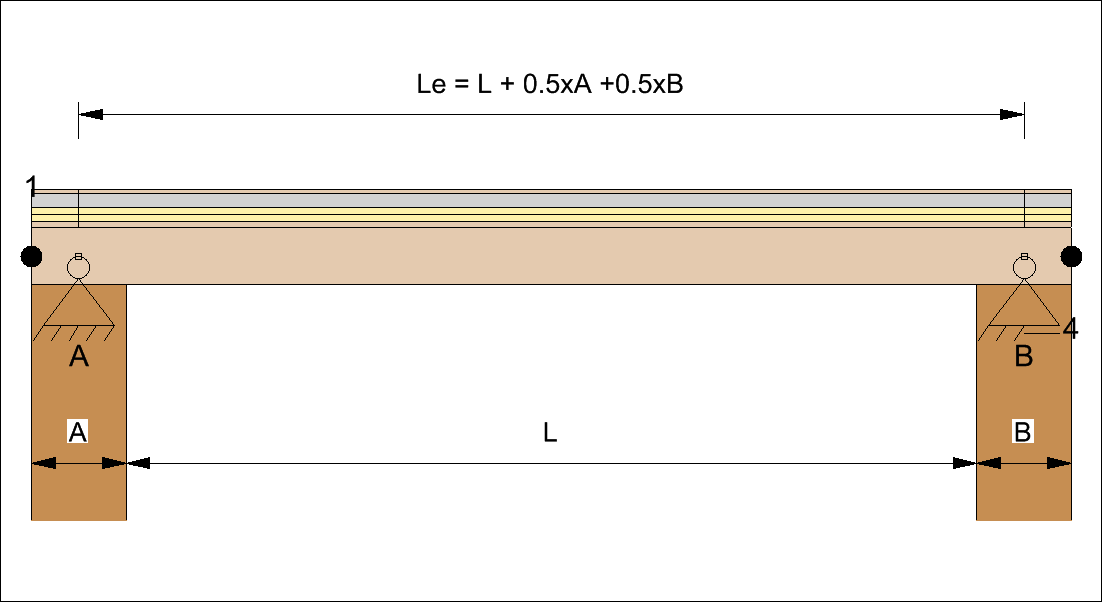

Druga z metod, zaleca uwzględnienie rzeczywistej długości oparcia belki na podporach. W takim przypadku rozpiętość obliczeniowa wyznaczana jest jako odległość między środkami podpór na początku oraz końcu belki. Takie podejście jest bliższe rzeczywistości ponieważ uwzględnia rzeczywiste warunki podparcia.

![Długość obliczeniowa belki swobodnie podpartej](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-bbd7b563904730c51305e69124e827b6eec1904b%2FL2.png?alt=media)

Ta metoda jest stosowane przy wyznaczaniu długości obliczeniowej oraz lokalizacji punktów podparcia przy eksportowaniu elementów do obliczeń ze środowiska Dietrich's 3D CAD/CAM do DC-Statik.

### **Metoda nr 3**

Istnieje jeszcze bardziej liberalne podejście do wyznaczania długości podparcia oraz obliczeniowej belki. Zgodnie z wytycznymi EC5 naprężenia ściskające występujące w miejscach podparcia belek swobodnie podpartych są jednolicie dystrybuowane na całą powierzchnię podpory belki. Zwykle powierzchnia podparcia belek drewnianych jest o wiele większa niż wymagania z tytułu przekroczenia naprężeń ściskających. Z tego względu w obliczeniach belek można ograniczyć się do wymaganej wielkości podpór wynikających z wymogów wytrzymałościowych. Długość podpory zostanie ograniczona do wymaganego minimum. W takim przypadku rozpiętość obliczeniowa wyznaczana jest jako odległość między środkami minimalnych podpór na początku oraz końcu belki
