# SGU wg EC5 - dopuszczalne ugięcia

Wymiarowanie elementów konstrukcji drewnianych zgodnie z normą **Eurokod 5** wymaga sprawdzenia **Stanu Granicznego Użytkowalności**. Jednym z warunków **SGU** jest wyznaczenie wartości ugięć i porównanie ich z wartościami dopuszczalnymi określonymi przez normę. Norma ***PN-EN 1995-1-1:2010  Projektowanie konstrukcji drewnianych -- Część 1-1: Postanowienia ogólne -- Reguły ogólne i reguły dotyczące budynków*** w załączniku krajowym NA.3 podaje wartości granicznych ugięć belki w przęśle i na wsporniku. W tabeli wprowadzony podział ze względu na typ konstrukcji oraz schematy statyczne.

### Belka na dwóch podporach

| RODZAJE UGIĘĆ                                                               | w\_inst       | w\_net,fin | w\_fin |
| --------------------------------------------------------------------------- | ------------- | ---------- | ------ |
| Belki stropowe                                                              | L/300 - L/500 | L/250      | L/250  |
| <p>Belki stropowe (stropy wrażliwe na ugięcia np. sufity z płyt GK)<br></p> | L/300 - L/500 | L/300      | L/300  |
| Elementy belkowe więźb dachowych                                            | -             | L/200      | L/200  |
| Płyty dachowe                                                               | -             | L/150      | L/150  |

### Wspornik

| RODZAJE UGIĘĆ                                                               | w\_inst       | w\_net,fin | w\_fin |
| --------------------------------------------------------------------------- | ------------- | ---------- | ------ |
| Belki stropowe                                                              | L/150 - L/250 | L/150      | L/150  |
| <p>Belki stropowe (stropy wrażliwe na ugięcia np. sufity z płyt GK)<br></p> | L/150 - L/250 | L/150      | L/150  |
| Elementy belkowe więźb dachowych                                            | L/150 - L/250 | L/150      | L/150  |
| Płyty dachowe                                                               | L/150 - L/250 | L/150      | L/150  |
| Wsporniki                                                                   | L/150 - L/250 | L/150      | L/150  |

gdzie:

winst    - ugięcie chwilowe, \[podane według normy PN-EN 1995-1-1]

wnet,fin  - końcowe ugięcie wynikowe, \[podane według naddatku krajowego NA.3]

wfin     - ugięcie końcowe, \[podane według naddatku krajowego NA.3]

L - jest to długość belki

Przyjęte w normie wartości, obowiązują zarówno w zakresie dodatnim jak i ujemnym. Ugięcie zgodne ze zwrotem oddziaływania obciążenia traktowane jest jako dodatnie, a ugięcie przeciwne do zwrotu działania obciążenia jako ujemne.&#x20;

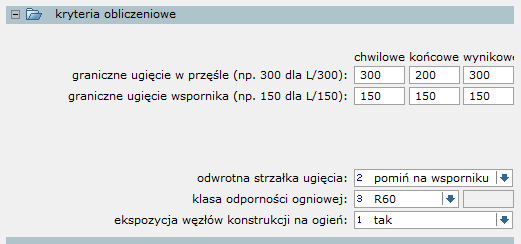

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-fed64454b6b63f87b443eb67e1e869db786e609b%2Fkryteria-obliczeniowe.png?alt=media" alt="" width="391"><figcaption><p>Dopuszczalne ugięcia w przęśle i wsporniku</p></figcaption></figure>

**DC-Statik** umożliwia definicję dopuszczalnych ugięć w przęśle i na wsporniku dla każdego dostępnego schematu obliczeniowego. Dane wprowadzane są w zakładce kryteria obliczeniowe.
