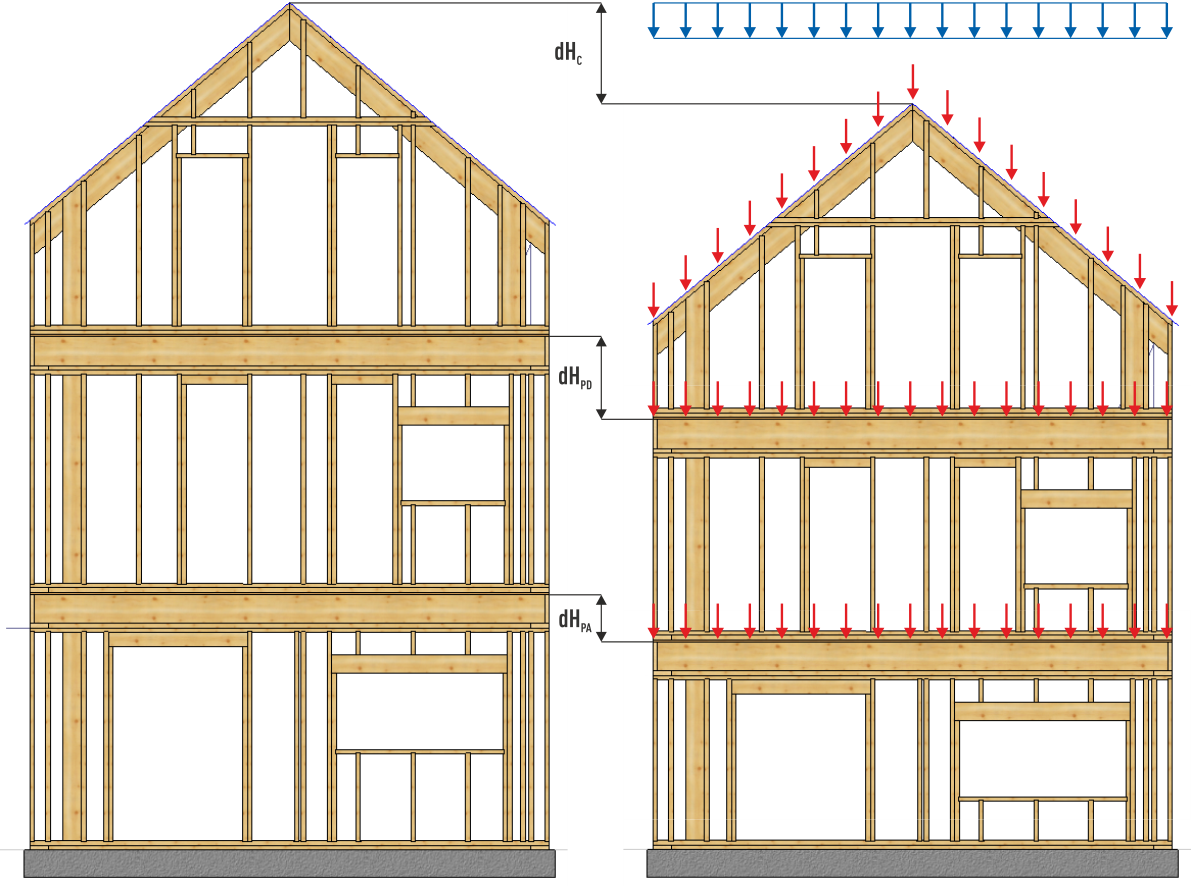

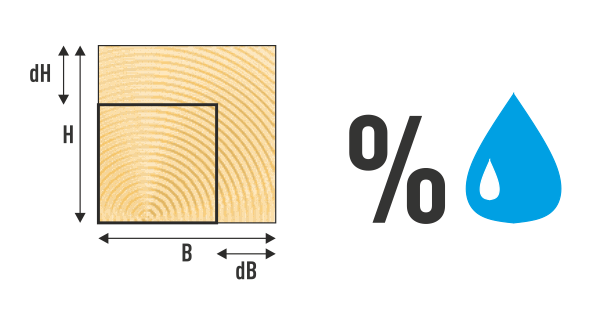

> For the complete documentation index, see [llms.txt](https://docs.dietrichs.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/informacje-ogolne/wissenssammlungen_dodatkowe-informacje/osiadania-konstrukcji-budynkow-szkieletowych.md). # Osiadania konstrukcji budynków szkieletowych ### Co to są osiadania konstrukcji? Osiadania konstrukcji to pionowe przemieszczenia poszczególnych elementów konstrukcji budynku takich jak sufit, strop, dach, zmniejszenie się wysokości przegród wewnętrznych. Osiadania w budynkach wielokondygnacyjnych sumują się dla wyższych kondygnacji. Osiadanie budynku drewnianego ### Skąd się biorą osiadania konstrukcji w budynkach szkieletowych? Osiadania powstają w wyniku sumowania się dwóch właściwości fizycznych występujących w materiale jakim jest drewno lite, oraz parametru technicznego powstałego w wyniku łączenia elementów. #### **SKURCZ DREWNA** Pierwsza z właściwości fizycznych odpowiadająca za przemieszczenia pionowe konstrukcji to skurcz występujący w skutek zmiany warunków wilgotnościowych, pomiędzy procesem montażu a procesem eksploatacji konstrukcji. W trakcie montażu konstrukcja wykonana z drewna litego posiada wilgotność na poziomie ≈ 23% (stan powietrzno – suchy). W procesie eksploatacji konstrukcja zostaje poddana stopniowemu ogrzewaniu co powoduje zmniejszenie wilgotności do poziomu ≈ 10%. Skurcz drewna spowodowany zmianą wilgotności #### **ŚCIŚLIWOŚĆ DREWNA** Druga z właściwości fizycznych odpowiadająca za przemieszczenia pionowe konstrukcji to ściśliwość, jest to stosunek wielkości obciążenia do gęstości materiału. Drewno jako materiał niejednorodny (twardziel i biel) podlega odkształceniom. Do osiadań konstrukcji dochodzi na etapie eksploatacji (użytkowania) budynku, kiedy to do obciążeń stałych dochodzą obciążenia użytkowe. Wyznaczając osiadania należy również zwrócić uwagę na efekt pełzania - wpływ czasu trwania obciążenia na konstrukcję. Odkształcenia przekroju drewna spowodowane obciążeniem #### **ZLEG między elementami** Podczas łączenia elementów słupek - podwalina, słupek - oczep, oczep - belka stropowa itp. między elementami powstają szczeliny. Szczeliny te znikają i następuje "szczelny" docisk elementów do siebie w wyniku oddziaływania obciążeń na poszczególne elementy. Wielkość szczeliny jest zależna od sposobu realizacji. Na przykład wykonywanie ścian za pomocą maszyn tj. most roboczy nadaje wstępny docisk elementów do siebie, co skutkuje mniejszą szczeliną. Wykonywanie ścian przez pracowników, skutkuje większą szczeliną między elementami. Przy wyznaczaniu zlegu należy uwzględnić wszystkie płaszczyzny między elementami. ### Jakie są skutki osiadań konstrukcji? Według ***PN-EN 1995-1-1*** Osiadania nie powinny przekraczać odpowiednich wielkości granicznych wyznaczonych z uwagi na możliwość zniszczenia materiałów, z których wykonano sufity, stropy, przegrody wewnętrzne i warstwy wykończeniowe, oraz z uwagi na wymagania funkcjonalne i estetyczne. W przypadku obiektów kilku piętrowych, hybrydowych o betonowym trzonie windowym lub klatką schodową, występują różnice osiadań między elementami konstrukcji wykonanych z różnych materiałów. Aby skompensować osiadania konstrukcji drewnianej należy zwiększyć wysokości kondygnacji aby dostosować jej do poziomów elementów betonowych. ### W jaki sposób wyznaczyć osiadania? Osiadania powstałe od skurczu drewna można wyznaczyć na podstawie normy ***PN-EN 336:2013-12*** ***Drewno konstrukcyjne -- Wymiary, odchyłki dopuszczalne*** oraz książek z literatury technicznej np. ***"Inżynieria materiału drzewnego"*** autorstwa P. Kozakiewicz, S. Krzosek. Osiadania powstałe od obciążania elementów konstrukcji z uwzględnieniem efektów pełzania można wyznaczać na podstawie normy ***PN-EN 1995-1-1 według punktu 2.2.3 Stany graniczne użytkowalności.*** --- # Agent Instructions This documentation is published with GitBook. GitBook is the documentation platform designed so that both humans and AI agents can read, navigate, and reason over technical content effectively. Learn more at gitbook.com. ## Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter, and the optional `goal` query parameter: ``` GET https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/informacje-ogolne/wissenssammlungen_dodatkowe-informacje/osiadania-konstrukcji-budynkow-szkieletowych.md?ask=&goal= ``` `ask` is the immediate question: it should be specific, self-contained, and written in natural language. `goal` is optional and describes the broader end goal you are ultimately trying to accomplish on behalf of the user. GitBook uses it to tailor the answer towards what is most useful for that goal. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
