Wytyczne montażu ścian szkieletowych wg EC5

Płyty

Płyty w konstrukcji szkieletowej pełnią dwie ważne role: zamykają strukturę ściany oraz zapewniają wymaganą sztywność w kierunku osi ściany. Płyty usztywniające muszą być montowane bezpośrednio do szkieletu. Jako płyty usztywniające należy stosować płyty o określonej nośności na ścinanie, które zostały poddane badaniom w zakresie współpracy z łącznikami i dopuszczone do stosowania jako płyta usztywniająca (ETA).

Typy płyt

Jako płyty usztywniające ściany szkieletowe dopuszcza się stosowanie płyt mineralny oraz drewnopochodnych.

Płyty mineralne:

• Fermacell 10-25mm

• Knauf DiamantX 12,5-18mm

• Rigips Riduro 12,5/15mm

• Rigips Rigidur 12,5/15mm

Płyty drewnopochodne:

• OSB3,8-25 mm

• OSB4 8-25 mm

• P4 8-40 mm

• P5 (MFP) 8-40 mm

• KertoQ

• Agepan DWD 12-20 mm

Wymiary płyt

Do usztywnienia ścian można stosować płyty o standardowych wymiarach handlowych np OSB/3 125 x 250 cm; Płyta Fermacell FC10 120 x 260. Można stosować również płyty o wymiarach nietypowych, dostosowanych do wysokości ściany.

Zalecana, minimalna grubość płyt wynika z warunku wyboczenia płyt w przęśle między słupkami (pkt 9.2.4.3.2 p7)

Minimalna zalecana grubość płyt poszycia ściany szkieletowej

bnet - odległość w świetle pomiędzy pionowymi elementami szkieletu drewnianego

t - grubość poszycia.

Układy płytowania ścian

Dozwolone są różne układy płytowania ścian:

• pionowy

• poziomy

Należy w każdym z przypadków wyeliminować swobodne krawędzie płyt (pkt 10.8.1). Krawędzie płyt nie podparte przez konstrukcję szkieletu należy ze sobą połączyć np za pomocą dodatkowych łat.

Podparcie swobodnych krawędzi płyt ściany szkieletowej

Łączniki - długość

Długość łącznika to suma grubość materiału mocowanego - płyty oraz minimalna długość zakotwienia wymagana dla danego typu i średnicy łącznika.

Minimalna długość zakotwienia łącznika

• gwoździe gładkie - 8d (pkt 8.3.1.2)

• gwoździe pierścieniowe/spiralne - 6d (pkt 8.3.1.2)

• zszywki - 14d (pkt 8.4)

GWOŹDZIE

wariant	obliczenia	min długość
płyta 12mm - gwoździe gładkie 3,0mm	12 mm + 8x3,0mm = 12 + 24	36 mm
płyta 15mm - gwoździe gładkie 3,0mm	15 mm + 8x3,0mm = 15 + 24	39 mm
płyta 18mm - gwoździe gładkie 3,0mm	18 mm + 8x3,0mm = 18 + 24	42 mm

ZSZYWKI

wariant	obliczenia	min długość
płyta 12mm - zszywka 1,5mm	12 mm + 14x1,5mm = 12 + 21	33 mm
płyta 15mm - zszywka 1,5mm	15 mm + 14x1,5mm = 15 + 21	36 mm
płyta 18mm - zszywka 1,5mm	18 mm + 14x1,5mm = 18 + 21	39 mm

Łączniki - odległość od krawędzi

Minimalna odległość łącznika od krawędzi słupka wynika z charakteru pracy, typu łącznika oraz jego średnicy.

Minimalna odległość od boku nie obciążonego (pkt 8.3.1.2 tab 8.2) - ac4

• dla gwoździ - 5d

• dla zszywek - 10d

GWOŹDZIE

wariant	obliczenia	max średnica
płyta słupek 45 - gwoździe gładkie	(45 mm / 4) / 5	2,25 mm
płyta słupek 50 - gwoździe gładkie	(50 mm / 4) / 5	2,50 mm
płyta słupek 60 - gwoździe gładkie	(60 mm / 4) / 5	3,00 mm

ZSZYWKI

wariant	obliczenia	max średnica
płyta słupek 45 - zszywka	(45 mm / 4) / 10	1,13 mm
płyta słupek 50 - zszywka	(50 mm / 4) / 10	1,25 mm
płyta słupek 60 -zszywka	(60 mm / 4) / 10	1,50 mm

Łączniki - rozstawy minimalne

Minimalny rozstaw łączników wynika z charakteru pracy, typu łącznika oraz jego średnicy. Do montażu płyt za pomocą gwoździ można zastosować zredukowane rozstawy łączników o współczynnik 0,85 zgodnie z pkt 8.3.1.3.

Minimalny rozstaw wzdłuż włókien a1:

• dla gwoździ o średnicy d < 5 mm - 10d/8,5d (pkt 8.3.1.2 tab 8.2 i 8.3.1.3)

• dla gwoździ o średnicy d ≥ 5 mm - 12d/10,2d (pkt 8.3.1.2 tab 8.2 i 8.3.1.3)

• dla zszywek ustawionych θ ≥ 30°- (10+5(cos θ)) d (pkt 8.4 tab 8.3)

• dla zszywek ustawionych θ < 30°- (15+5(cos θ)) d (pkt 8.4 tab 8.3)

GWOŹDZIE

wariant	obliczenia	min rozstaw
gwoździe 2,0mm	10 x 2,0 mm/ 0,85 x 10 x 2,0 mm	20/17 mm
gwoździe 2,5mm	10 x 2,5 mm/ 0,85 x 10 x 2,5 mm	25/21,25 mm
gwoździe 3,0mm	10 x 3,0 mm/ 0,85 x 10 x 3,0 mm	30/25,5 mm

ZSZYWKI

wariant	obliczenia	min rozstaw
zszywki 1,0mm kąt 30 stopni	(10 + 5 x cos 30) x1,0 mm	14,3 mm
zszywki 1,5mm kąt 30 stopni	(10 + 5 x cos 30) x1,5 mm	21,5 mm
zszywki 2,0mm kąt 30 stopni	(10 + 5 x cos 30) x2,0 mm	28,6 mm

Łączniki - rozstawy maksymalne

Norma określa dwa typy ściegów gwoździowania (pkt 10.8.2):

Maksymalne rozstawy gwoździ - ściany szkieletowe

Ściegi obwodowe

• max rozstaw gwoździe/zszywki 150 mm

• max rozstaw wkręty 200 mm

Ściegi wewnętrzne

• min { 2 x rozstaw ścieg obwodowy lub 300 mm}

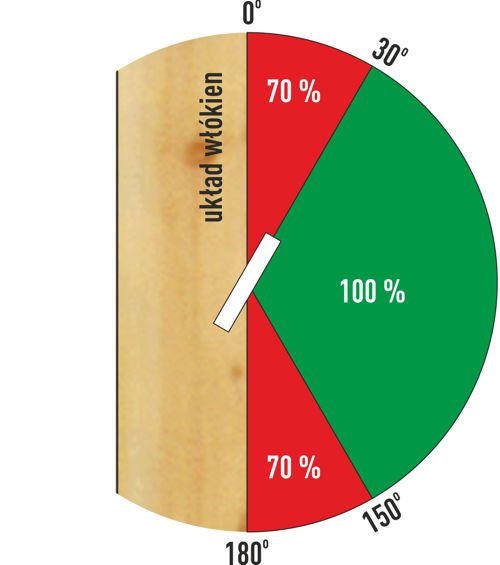

Orientacja zszywki - nośność

Orientacja ustawienia zszywki względem włókien drewna ma istotne znaczenia na jej nośność. Za wartość graniczą przyjmuje się kąt 30 stopni (pkt 8.4):

• kąt mniejszy niż 30 stopni - 70% nośności

• kąt większy lub równy 30 stopni - 100% nośności

Wpływ orientacji zszywki na jej nośność - ściany szkieletowe
