Recherche de composants pour les liaisons

Des raccords sont réalisés à différents endroits dans le module COB. Par exemple entre les linteaux et les montants ou entre les montants et les lisses hautes et basses. Il peut y avoir différentes situations qui doivent être reconnues et traitées correctement par le programme, si possible automatiquement. C'est pourquoi de nouvelles règles claires et compréhensibles ont été intégrées dans la version 22.01.

Règles pour le choix du composant individuel auquel on se raccorde

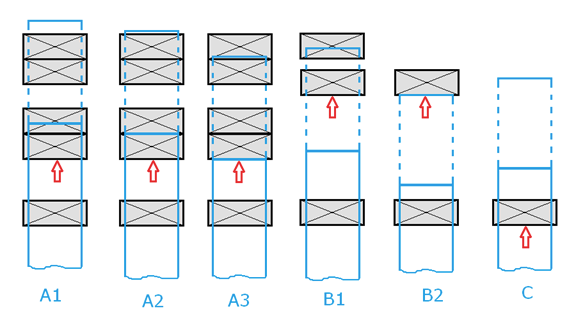

La situation de départ est l'extrémité de la barre 1, telle qu'elle a été créée par les couches et les décalages, la longueur de départ. Cette longueur est indiquée par les lignes bleues continues dans l'image ci-dessous. A cela s'ajoute l'allongement maximal défini pour le type de liaison COB ; la partie allongée de la barre 1 est représentée par les lignes en pointillés. La flèche rouge indique le composant de raccordement et la face du composant à laquelle il est raccordé à la fin en raison des règles.

• A1, A2, A3 : Dès que l'extrémité de la barre à connecter (barre 1) traverse un composant ou affleure celui-ci, la connexion s'effectue à cet endroit. Un composant plus éloigné est ignoré. Dès qu'un composant a été trouvé, le programme continue à rechercher si un autre composant répond à la règle. C'est pourquoi, dans les cas A1 et A2, le raccordement ne se fait pas au sommet des deux lisses, mais le programme continue à rechercher la deuxième lisse et y effectue le raccordement.

• B1, B2 : Si aucun composant de raccordement n'est trouvé, l’"Allongement maximal pour la recherche" est utilisée à partir des liaisons COB. La barre 1 est prolongée de cette mesure et la recherche s'effectue dans la zone de prolongement. Si la barre 1 touche ou traverse un ou plusieurs composants, le composant le plus proche est alors pris en compte. Cela s'applique également si la barre 1 touche seulement le composant 2, comme dans le cas B2.

• C1 : Si aucun composant n'a été trouvé après le prolongement, le composant suivant est pris, même si cela implique de raccourcir la barre 1.
