Les liaisons COB

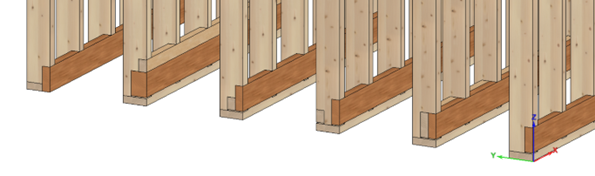

Des assemblages peuvent être réalisés entre les différents composants de construction. Il est ainsi possible, par exemple, de créer un assemblage à tenon ou un encastrement entre les montants et les lisses. Cela a toujours été possible en réglant l'assemblage souhaité à chaque endroit. Ces assemblages posent toutefois deux problèmes :

• Si vous souhaitez modifier une connexion, vous devez effectuer la même modification à tous les endroits du fichier COB où cette connexion est utilisée.

• La connexion part toujours du composant "en contact", dans notre exemple ci-dessus, du montant. Cependant, si le montant se termine sur plusieurs composants, cela pose un problème, car une seule connexion peut être définie à chaque extrémité par composant en contact. Or, c'est justement le cas des montants, qui doivent souvent être raccordés à plusieurs lisses.

Les deux peuvent être résolus via les liaisons COB. Elles sont disponibles depuis la version 22.01 et présentent les avantages suivants :

• Elles sont définies de manière centralisée.

• Elles permettent de combiner plusieurs traitements.

• L'intégration des liaisons COB s'accompagne de la mise en place de règles claires pour la recherche de composants.

La liaison COB est définie de manière centralisée dans les informations de base de la bibliothèque COB. Le bouton supérieur permet de passer d'une liaison COB à l'autre. Chaque liaison COB définie peut être enregistrée sous le nom de son choix et gérée à l'aide de l'icône "Gestion des paramètres".

Dans la ligne suivante, vous pouvez saisir une désignation pour la liaison COB. Celle-ci s'affiche alors dans l'arborescence à gauche de l'écran, ce qui facilite la recherche de la liaison COB souhaitée.

L’allongement maximal pour la recherche permet de définir de combien la barre correspondante peut être prolongée afin de trouver un partenaire pour la liaison. Vous trouverez ici plus de détails sur cette recherche : Recherche de composants pour les liaisons

Étant donné qu'une liaison COB peut comporter plusieurs liaisons, la bascule suivante permet de passer d'une liaison COB à une autre pour la liaison COB actuelle. La liaison COB visible dans l'image ci-dessus contient 2 liaisons et nous voyons la première des deux liaisons. Si une troisième connexion doit être ajoutée, passez à la deuxième liaison à l'aide du bouton bascule, puis cliquez une fois. La liaison suivante est alors automatiquement créée.

Chaque liaison se compose de la connexion elle-même (Mi-bois par bout en T, encastrement, tenon, coupe, etc.), d'une condition et du filtre de composant :

• Connexion : On sélectionne un réglage enregistré qui détermine le type de liaison et ses dimensions.

• Conditions : Comme vous pouvez accéder ici à l'éditeur de formules et donc à toutes les variables utilisateur et système disponibles, vous pouvez définir des "formules" et des conditions complexes. La liaison COB n'est exécutée que si cette condition est remplie.

• Filtre de composants : Le filtre de composants permet de déterminer quels composants de liaison sont recherchés pour cette connexion. Il suffit de remplir les champs nécessaires au filtre et de laisser les autres champs vides. Dans l'exemple ci-dessus, le programme recherche des barres de type 621/Lisse basse et 622/Lisse haute. À cela s'ajoute un critère particulier qui permet de déterminer l'orientation (rotation) des composants liés à la barre 1 de la liaison. Il faut indiquer si la largeur de la barre 1 est parallèle à :

  • Largeur de la barre 2 : Si vous saisissez une barre non tournée (rotation de la section : 0,0°), la largeur de la barre dans le mur correspond toujours à la surface visible dans la vue du mur. Dans l'image tout en haut, la lisse basse et les montants ne sont pas entrés avec une rotation. L'option "Largeur de la barre 2" permet ainsi de raccorder les montants à toutes les lisses basses non tournées.

  • Hauteur de la barre 2 (tournée) : Comme l'indique le terme "tourné", on utilise ici des composants qui sont tournés par rapport à la barre 1. Dans l'image tout en haut, cela permet de raccorder les montants aux lisses tournées (verticales).

Lors de la définition des connexions au sein d'une liaison COB, l'ordre dans lequel les connexions sont définies est important ! Dès que le programme trouve une barre 2 à laquelle s'applique la règle de filtrage, la barre 1 est connectée à cette barre 2. Cette barre 2 est alors considérée comme connectée et est pour ainsi dire cochée. Elle n'est plus prise en compte pour aucune autre connexion, même si la règle de filtrage correspondrait à une autre connexion. Il convient donc de commencer par les règles de filtrage les plus fines (les plus précises), puis d'utiliser des règles de filtrage plus grossières pour les autres connexions, si nécessaire.
