Limite de hauteur des murs du comble

Jusqu'à quel niveau du toit les murs extérieurs ou intérieurs doivent-ils s'étendre ? Cela peut être facilement déterminé dans la conception du toit depuis l'environnement DI-TOIT :

Mais que faire lorsque les murs doivent respecter une distance par rapport au bord supérieur ou inférieur de la toiture ?

Exemple

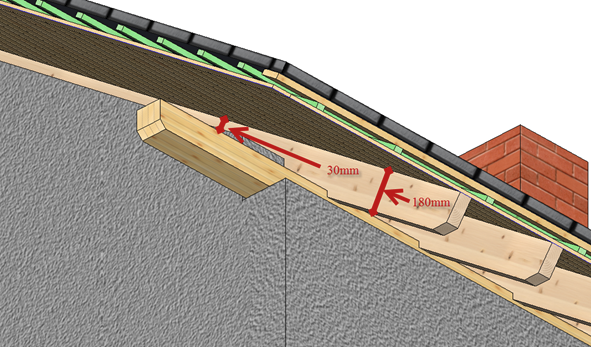

La hauteur des chevrons est de 180 mm, mais l'arase du mur ne s'étend pas jusqu'au-dessus des chevrons car il doit, par exemple, être en retrait de 30 mm.

Solution

• Dans la conception de toit, on modifie la couche 0 en lui définissant cette valeur de retrait (30 mm) et l’on attribue à la couche 1 la valeur de retombée de chevron restante (180-30=150 mm) ce qui donne une épaisseur de chevron totale de 180 mm. Le chevron est donc à cheval sur deux couches, la couche 0 et la couche 1.

• Le raccord des couches est modifié à la couche 0, de sorte que les arases de murs se coupent automatiquement au-dessous de la couche 0, soit 30 mm plus bas que le dessus chevron.

Attention

Lors de l'utilisation d'une telle "conception de substitution", les pannes ne doivent pas être saisies au-delà de la profondeur d'entaille, car dans ce cas, le bois supérieur est calculé à partir de l'épaisseur de la couche moins la profondeur d'entaille. Avec une épaisseur de couche "incorrecte", on obtiendrait dans notre cas un pas réduit de 150 mm !

L'utilisation de l'éditeur COB permet bien sûr de déplacer avec précision les différentes couches de mur par rapport au bord supérieur du mur ainsi créé. Vous obtenez ainsi automatiquement les détails et les mesures correctes pour chaque situation de raccordement !
