Dreiecksgaube mit schräg ansteigendem Ortgang

In diesem Blogbeitrag zeigen wir, wie du die Ausmittlung dieser Gaube am schnellsten eingeben kannst.

Die Hauskontur kann folgendermaßen eingegeben werden:

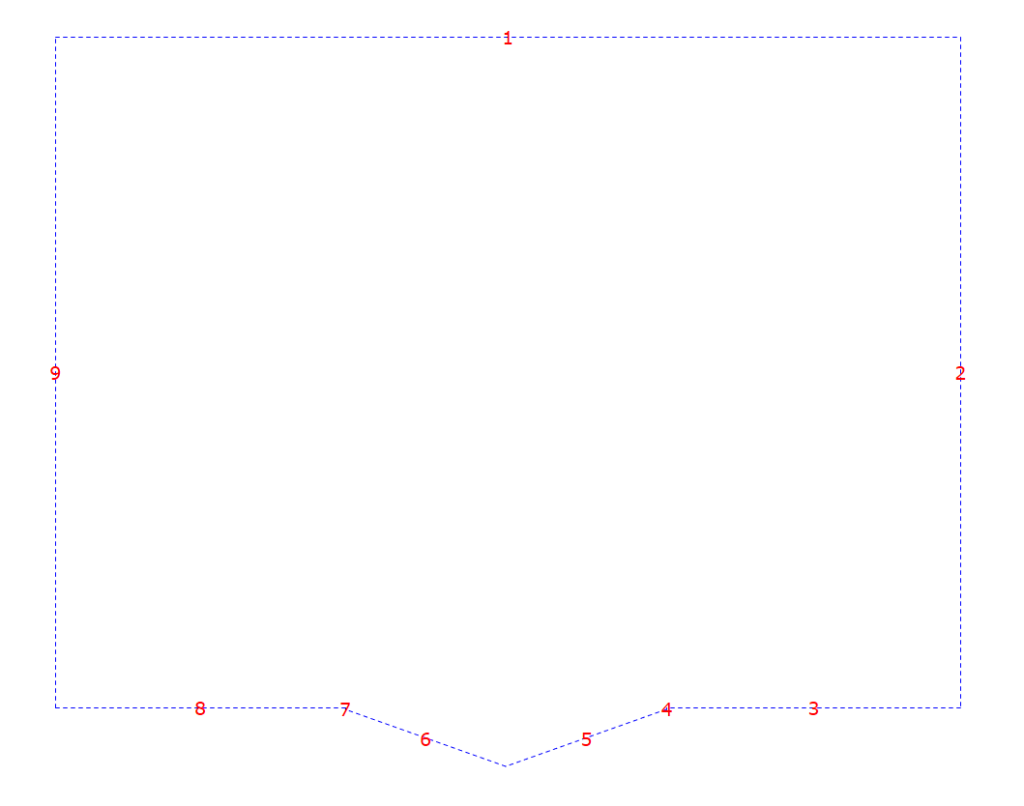

-Dachausmittlung Grundriss Hauskonturen-

Tipp: je spitzer der Winkel (0 -90 Grad) zwischen der Hauskontur Seite 6 +5, desto flacher wird der schräge Ortgang. Gibt man einen stumpferen Winkel (90 – 180 Grad) ein, wie in unserem Beispiel wird der schräge Ortgang steiler.

Die Dachattribute (Dachneigung, Dachflächenausführung )sollten bei den Hauskonturen 7 + 4 und bei den Seiten 6 + 5 als erstes eingegeben werden.Anschließend wird den Hauskonturen 1 + 8 + 3 die Dachneigung und die Dachflächenausführung zugewiesen.

Winkelgenauigkeit der Hauskonturen

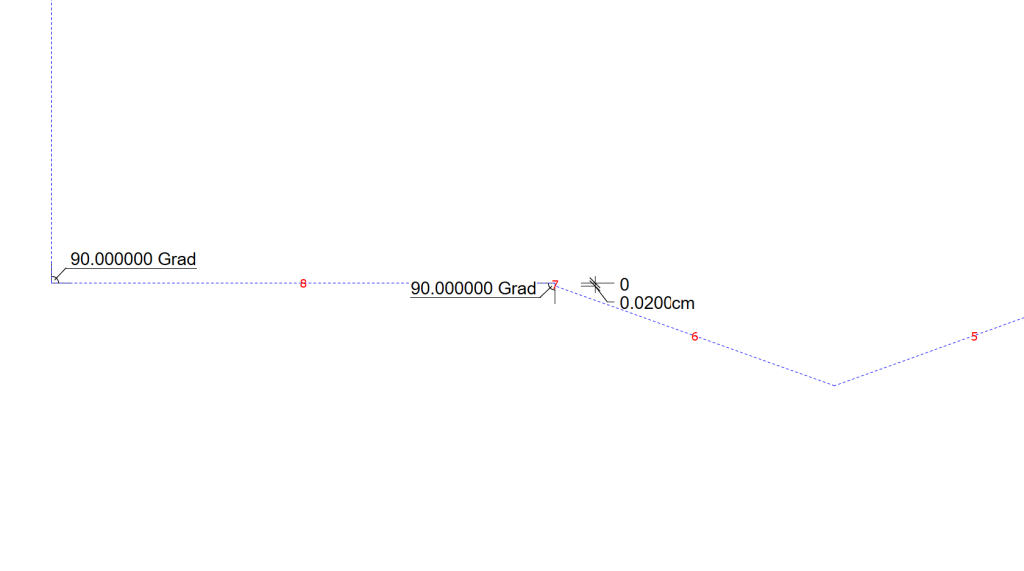

- Detailübersicht Dachausmittlung Hauskonturseite 7-

Tipp: Die Hauskonturseiten 7 + 4 benötigen lediglich eine Seitenlänge von zb. 2 cm. Präzision ist bei Dachausmittlungen eine wesentliche Grundlage. Auf Winkelgenauigkeit (= 90,00000 Grad) sollte deshalb geachtet werden. Aus einem 89,999987 Winkel würden sich Probleme bei der Ausmittlung ergeben.

Eingabe der Dachneigungen

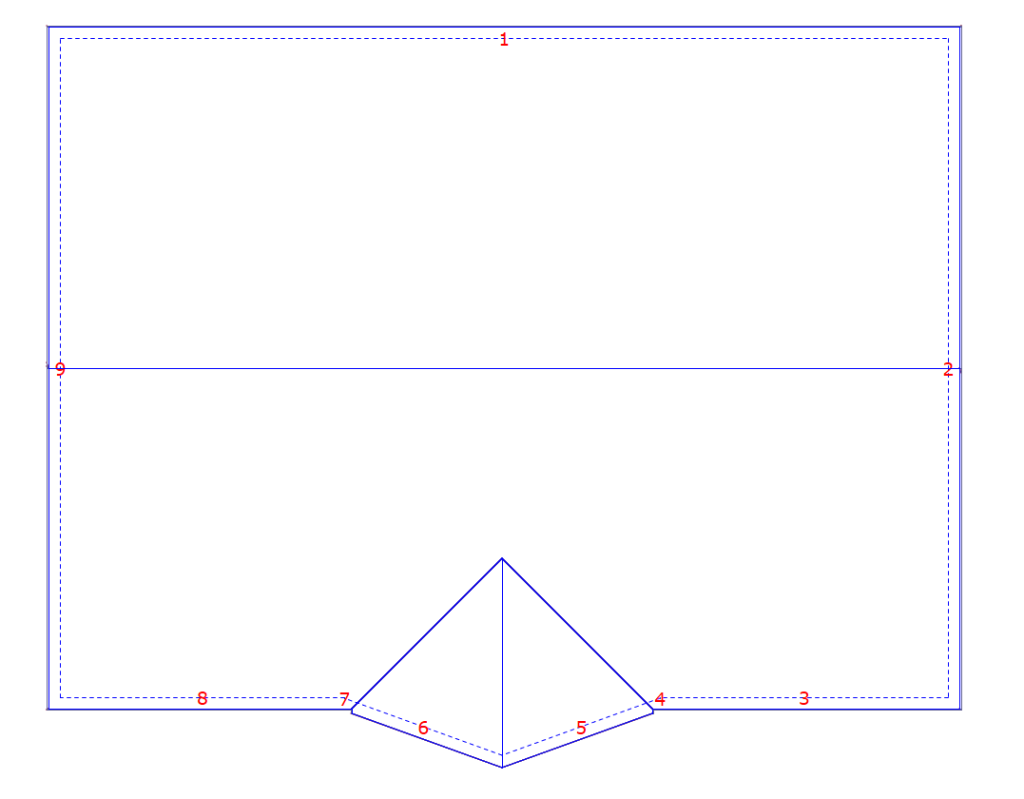

-Dachhaut aus Ausmittlung-

Zu beachten ist, dass die Ortgänge (Haus Konturen 9 + 2 + 6 + 5) keine Dachflächenausführung bekommen.

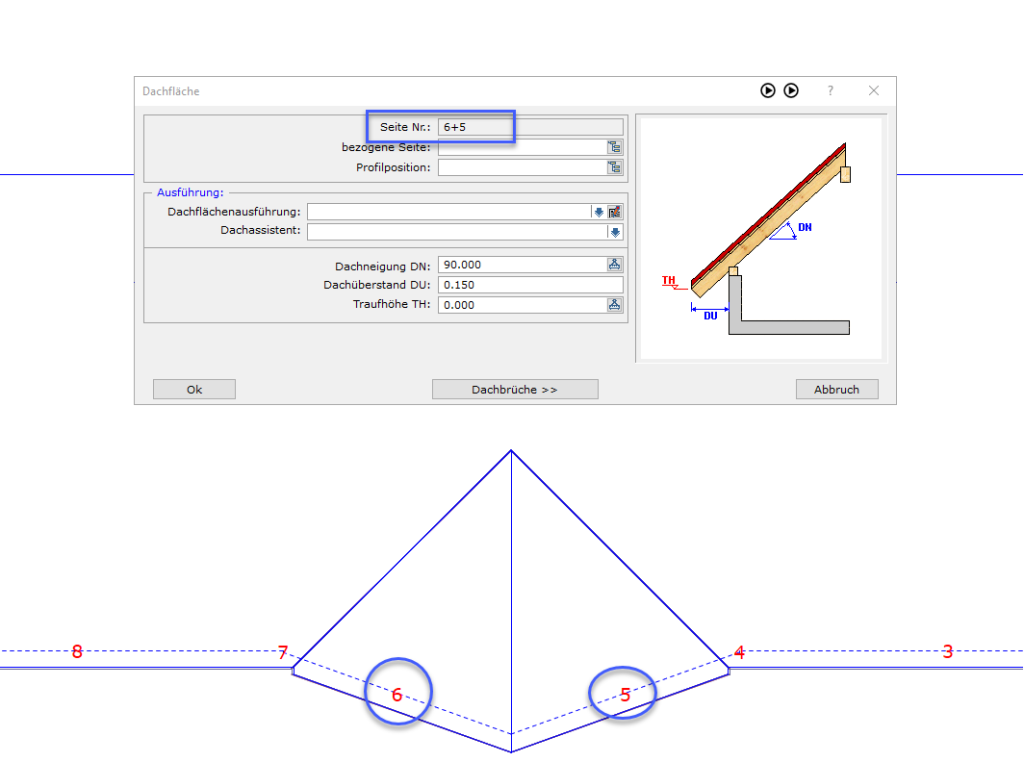

-Detailübersicht Hauskonturen 6+5-

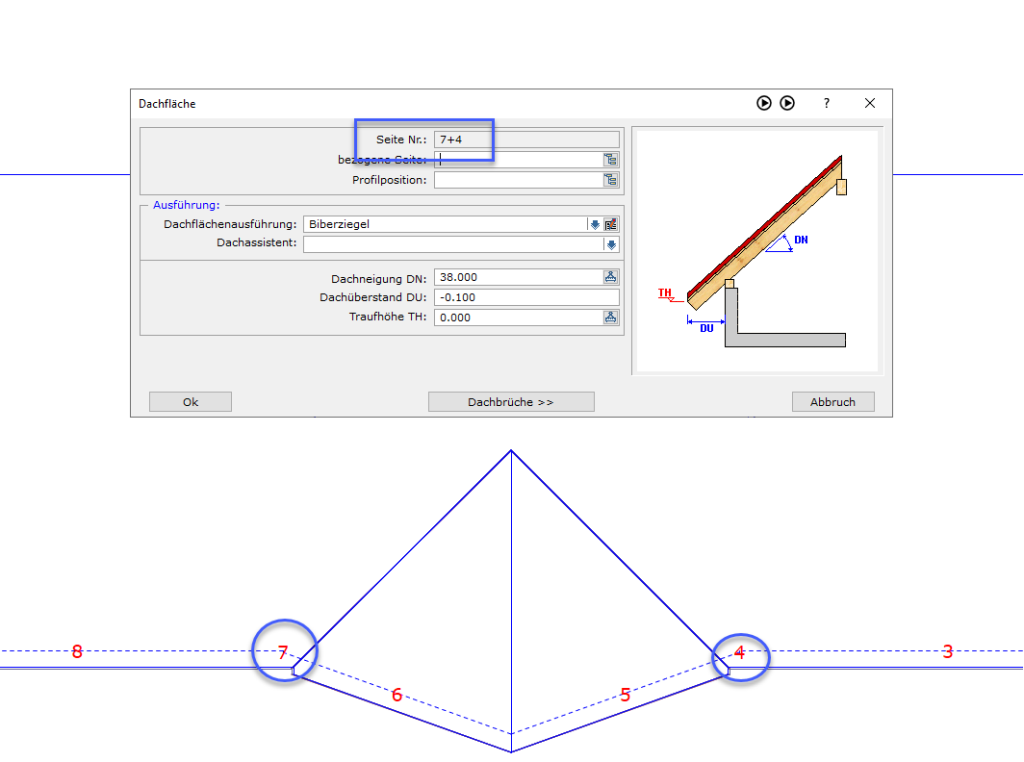

-Detailübersicht Hauskonturen 7+4-

Seitenansicht und Isometrie

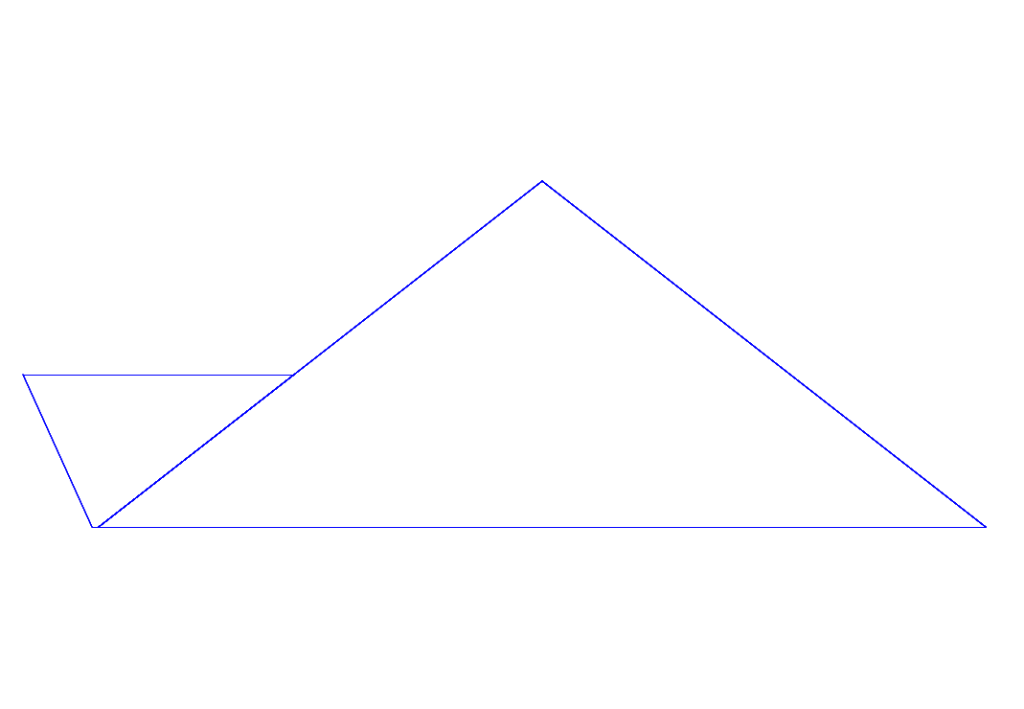

-Seitenansicht-

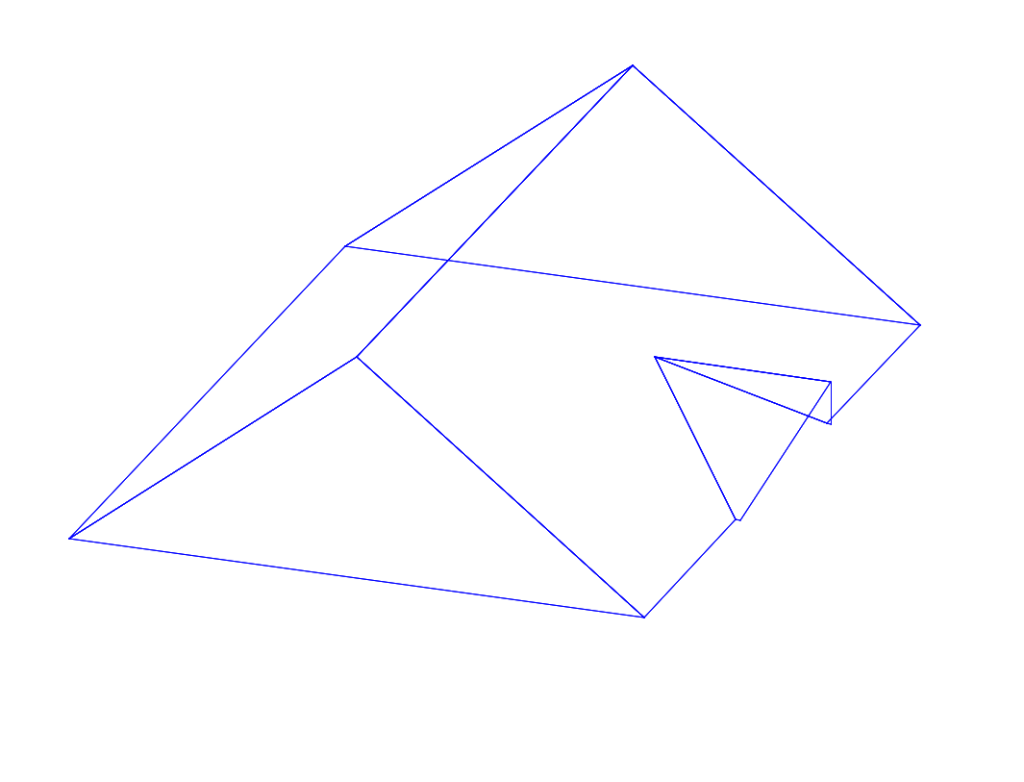

-Isometrische Darstellung Dachausmittlung-

Fazit: Die Dachausmittlung kann durchgehend, mit nur einer Hauskontur ermittelt werden. Es sind keine komplizierten manuellen Verschneidungen notwendig.

Viel Spaß beim Konstruieren wünscht der Dietrich's Blog.
