# Rassembler panneaux

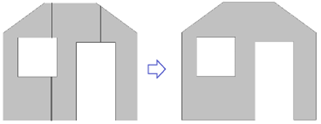

<figure><img src="/files/UgFzdtGSHNKYjR1Ogsim" alt=""><figcaption><p>Rassembler panneaux</p></figcaption></figure>

<table><thead><tr><th width="125">Rac. clavier</th><th>Environnement</th><th>Menus déroulants</th><th data-hidden></th></tr></thead><tbody><tr><td>5.<mark style="color:blue;">03</mark></td><td>DI-MUR</td><td>Barres/Panneaux • <mark style="color:blue;">Rassembler panneau</mark></td><td></td></tr></tbody></table>

Après la [construction automatique](/dietrichs-intelligent-documentation/francais/programmes-de-construction/modellbereiche/grundriss/holzrahmenbau-hrb/hrb-belegung.md) d’un mur (Bibliothèque COB), l‘exécution d’un ECP ou le traitement manuel d’un panneau, des morceaux de panneau pouvant être combinés pour former un panneau plus grand peuvent apparaître.&#x20;

La fonction "Rassembler panneau" permet de combiner plusieurs panneaux automatiquement :

* Une liste énumère les Réf. Produit pour lesquelles un rassemblement doit être effectué.
  * Pour chaque Réf. Produit, la largeur et longueur maximale est spécifiée. Cela permet de regrouper plusieurs panneaux dans les limites dimensionnelles d’un panneau entier, obtenue après réunification.
  * De plus, il est défini si des panneaux peuvent être pivotés pour la réunification.
  * Comme les panneaux sont souvent positionnés avec un jeu, le logiciel doit aussi rechercher des panneaux qui ne se touchent pas. Par conséquent, une valeur est également spécifiée pour l’écart maximal entre panneaux. Les panneaux dont l’écart est plus important que la valeur renseignée ne seront pas rassemblés.
* Les réglages effectués peuvent être sauvegardés, rappelés et gérés avec la procédure habituelle (Sauvegarder les réglages par défaut). Il est possible de définir des favoris accessibles depuis la barre d'icônes (liste de choix ou icones de favoris).
* Lorsque l’on clique sur le bouton "Rassembler panneaux", les panneaux sont rassemblés suivants les paramètres définis dans la fenêtre.
* Conditions requises pour le regroupement des panneaux :
  * Les panneaux doivent avoir la même Réf. Produit et appartenir au même MOS.
  * La face visible du panneau doit être parallèle au mur. Toutefois, la direction longitudinale des panneaux (X) n’a pas obligation à être orientée suivant le X du mur.
  * Les panneaux doivent avoir la même épaisseur.
  * Les panneaux doivent avoir deux bords parallèles et l’écart maximal entre panneaux doit être respecté. Le plus court de ces bords est prolongé pour se combiner jusqu'au bord parallèle de l'autre panneau et y être uni.
  * Cependant, il existe certaines situations pratiques dans lesquelles ces règles ne permettent pas la réunification car elles sont annulées par d’autres règles. Ces situations se produisent surtout lorsque les panneaux créés par COB doivent être alignés sur les fenêtres et les portes :

{% columns %}
{% column width="50%" %}

<figure><img src="/files/n5VMaW4cmXHgBPtYAU1S" alt=""><figcaption></figcaption></figure>
{% endcolumn %}

{% column width="50%" %}

* Le bord le plus court doit couvrir au moins 90% de l'autre bord (condition non remplie sur la fenêtre gauche, bord gauche).
* Les bords ne doivent pas se trouver à l'intérieur du rectangle brut de l'un des panneaux (condition non remplie sur la fenêtre de droite).
* Le panneau obtenu, une fois les panneaux réunis, ne doit pas dépasser en largeur et longueur les dimensions maximales spécifiées pour un panneau entier.
  {% endcolumn %}
  {% endcolumns %}

Si les panneaux sont combinés à l’aide de cette fonction, les traitements machine sont conservés et transférés sur le panneau obtenu après réunification. La forme change uniquement au niveau des bords des panneaux qui sont joints. Les autres formes, baies et ouvertures sur les panneaux sont également conservés.

* Veuillez noter la manière dont les usinages affectent le panneau obtenu après réunification. Exemple : Mi-bois sur un bord longitudinal ou mi-bois par bout :

{% columns %}
{% column %}

<figure><img src="/files/psi1LcetQtE06nT8MCUK" alt="" width="563"><figcaption></figcaption></figure>
{% endcolumn %}

{% column %}
Si le mi-bois ou le mi-bois d’angle est situé sur un bord longitudinal extérieur, le traitement n’a d’effet que sur ce bord longitudinal, même après réunification des panneaux.
{% endcolumn %}
{% endcolumns %}

{% columns %}
{% column %}

<figure><img src="/files/zCoFftE5T7dk0lFPMMCY" alt="" width="563"><figcaption></figcaption></figure>
{% endcolumn %}

{% column %}
Si le mi-bois se situe sur un bord disparaissant à la suite de la réunification des panneaux, le traitement s’applique à l’ensemble du panneau obtenu après réunification.
{% endcolumn %}
{% endcolumns %}

{% columns %}
{% column %}

<figure><img src="/files/hzvTpy7uA9GBkTfU88gu" alt="" width="563"><figcaption></figcaption></figure>
{% endcolumn %}

{% column %}
Dans une situation similaire, les traitements machines doivent être préalablement supprimés tout en préservant la représentation graphique (Ossature, fonction 6-1-3 Effacer tous les usinages). Le résultat obtenu après réunification des panneaux préserve les formes originales.
{% endcolumn %}
{% endcolumns %}

{% columns %}
{% column %}

<figure><img src="/files/z0ga7glAsRvTVTbJHb7v" alt="" width="563"><figcaption></figcaption></figure>
{% endcolumn %}

{% column %}
Les découpes de portes et fenêtres sont générées automatiquement en tant que traitement dur-mou et ne sont donc pas considérées en tant que traitement machine. Elles sont donc conservées lors de la réunification des panneaux.
{% endcolumn %}
{% endcolumns %}

* Les enregistrements de paramètres pour rassembler les panneaux sont disponibles depuis la fenêtre de construction automatique des murs. Là, vous pouvez sélectionner le paramètre à utiliser pour la réunification des panneaux depuis la liste d’enregistrements. Ensuite, cette fonction sera déclenchée après les étapes précédentes (Construction auto. COB, nouveau calcul des traitements de type 4, exécution des ECP).


---
