# Largeur automatique de la barre

## Largeur automatique de la barre

Il arrive parfois que l'on souhaite créer un panneau au-dessus d'une fenêtre ou d'une porte, qui doit s'étendre du linteau jusqu'au-dessus du mur. Ces panneaux sont saisis via la saisie du linteau, mais en utilisant une référence produit pour un panneau. Dans ce cas, il n'est pas nécessaire de calculer la largeur du panneau, mais il suffit d'indiquer une largeur de 99 m. Avec cette valeur, le logiciel de construction auto. COB calcule la largeur du panneau entre le point de départ et le contour de la couche sur le dessus du mur. Dans ce cas, le point de départ est le linteau de la fenêtre. Cela pourrait par exemple ressembler à ceci :

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FS4HIsZDkAlxZcXTWNmQ5%2F12.15.1%20Largeur%20auto%20de%20barre.png?alt=media&#x26;token=d6eebce9-a99c-4b71-8073-cdd89bd9b837" alt=""><figcaption></figcaption></figure>

Le panneau s'étend ainsi du bord extérieur du montant gauche de la fenêtre au bord extérieur du montant droit de la fenêtre et, en hauteur, du linteau inférieur au-dessus du mur.

### Module panneau

Certaines stations de fabrication de parois permettent d'insérer dans le mur des fenêtres et des portes entières ou des combinaisons de montants d'angle sous forme de construction finie. Ces modules sont préfabriqués et insérés dans le mur en une seule pièce à la station de fabrication de parois. Pour que cela soit possible, la construction doit être transférée à la machine sous forme de module identifié. DI-MACH Parois peut le faire automatiquement s'il y a un panneau dans le mur auquel on attribue la fonction dépendante du matériau "module défini" depuis l'environnement DI-MACH Parois. Ce panneau doit être suffisamment large et haut pour que son contour dans la vue du mur englobe toutes les barres qui doivent se trouver dans le module.

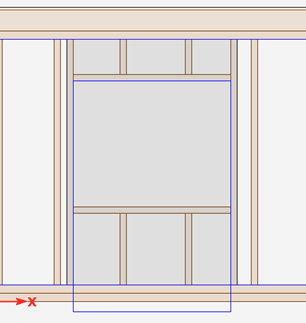

Dans l'image ci-dessous, le panneau est suffisamment large pour s'étendre du bord gauche du montant gauche de la fenêtre au bord droit du montant droit de la fenêtre et du dessus de la lisse basse au-dessous de la lisse haute. Peu importe que le panneau recouvre également les lisses, car seules les barres situées entièrement à l'intérieur du contour du module panneau sont prises en compte.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/y8KyKGtLSUfKAI2WT2ti/grafik.png" alt=""><figcaption></figcaption></figure>

Pour que le module panneau de l'éditeur COB soit automatiquement généré de manière appropriée, nous effectuons le réglage suivant au niveau du linteau :

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FGBGn56dTX1yHJ71jUy5f%2F2.15.2%20param%C3%A8tre%20module.png?alt=media&#x26;token=f7ab0839-1757-4433-90ed-6863a561fc2a" alt=""><figcaption></figcaption></figure>

* **Réf. produit** : Référence produit quelconque utilisée dans DI-MACH Parois pour la création de modules.
* **Largeur B** : 99 m pour un calcul automatique de la largeur jusqu'au dessus du contour de la couche sur le haut du mur.
* **Hauteur D** : Épaisseur quelconque
* **Groupe organisatoire** : Tout groupe qui n'est pas encore utilisé pour d'autres composants.
* **Couche** : Couche au choix. Il est recommandé de choisir une couche qui n'est pas utilisée pour d'autres composants afin de pouvoir ajuster les contours de la couche selon les besoins pour le module panneau.
* **Décalage X ...** : Régler les dépassements à gauche et à droite à l'aide de valeurs fixes ou de variables. Ici, la variable utilisée est la largeur des montants d'ossature.
* **Décaler en Y** : Position de profondeur souhaitée. Ici, le panneau a été déplacé au milieu de la couche 0.
* **Arête de référence** : Bord d'ouverture. Comme nous définissons le panneau via le linteau, le bord de la couche se trouve au niveau du dessus de l'ouverture.
* **Décaler de** : **`OSTHUkW`**. Il s'agit de la variable système pour la hauteur de linteau à partir du dessous du mur. Elle permet de déplacer la position de départ du panneau du dessus de la fenêtre vers le dessous du mur.

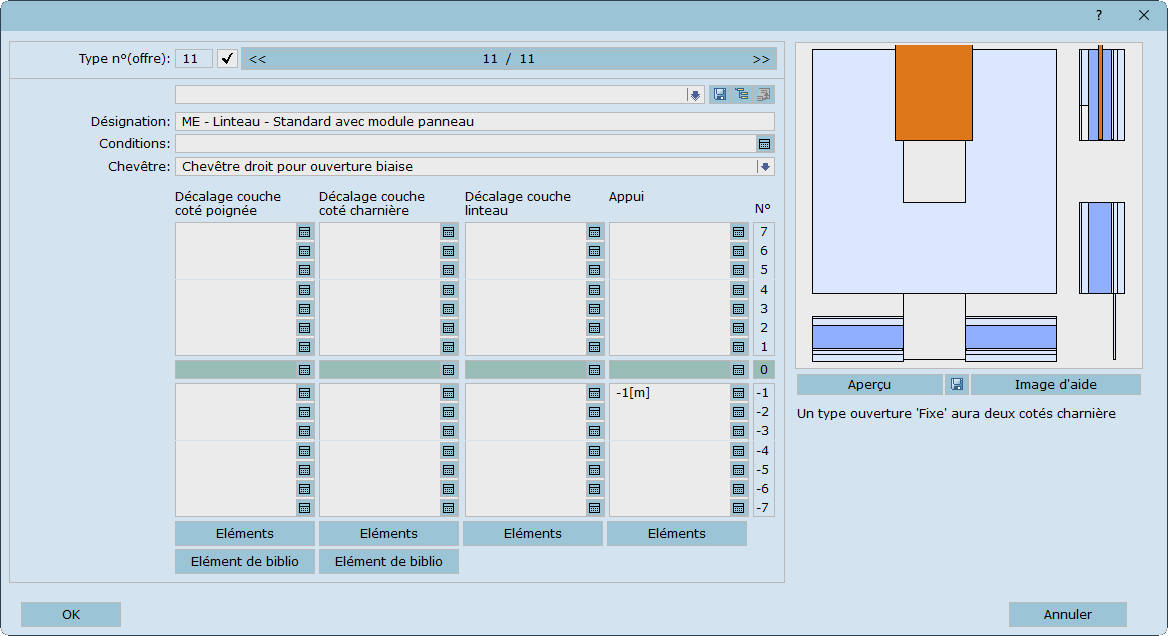

Le panneau commence désormais au niveau du dessous du mur et sa hauteur (largeur de section) est automatiquement limitée au bord de la couche suivante. Comme il s'agit, notamment pour les fenêtres, du bord de couche à partir du dessous du mur, le panneau ne s'étendrait que du dessous du mur au-dessous de la fenêtre. Afin que le bord de couche au niveau du dessous de la fenêtre ne nous gêne pas, nous le décalons de -1,0 m sous le mur. Voir l'image ci-dessous :

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2Fxx0VpRQWLJyuCTdQ1cOJ%2F2.15.2%20D%C3%A9calage.png?alt=media&#x26;token=2f6b76dd-ba5d-4989-96c0-9697c3a4670d" alt=""><figcaption></figcaption></figure>
