# Gestion des modèles de plancher

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2Fsa8mNyCo8eTY0Qfeo401%2Fexdedeei.png?alt=media&#x26;token=4a64a0e8-1697-42c4-98f1-d4e805a9396b" alt=""><figcaption><p>Gestion des modèles de plancher</p></figcaption></figure>

<table><thead><tr><th width="125">Rac. clavier</th><th>Environnement</th><th>Menus déroulants</th><th data-hidden></th></tr></thead><tbody><tr><td>2.<mark style="color:blue;">4</mark></td><td>DI-ETAGES</td><td>Bâtiment, murs, planchers, structures • <mark style="color:blue;">Gestion des modèles de plancher</mark></td><td></td></tr></tbody></table>

La fonction "*Gestion des modèles de plancher*" permet de de définir des modèles de conception pour les plancher. Lors de la création d'un plancher, l'épaisseur, la différence de hauteur entre le sol fini et le plancher brut, la structure des couches sont reprises de la conception. Des informations supplémentaires peuvent être attribuées à chaque couche, telles que le calcul des valeurs de métré ou la définition des couches prioritaires.

Une modification du modèle de plancher ne se répercute pas automatiquement sur les planchers qui ont déjà été créés. Les modifications de conception sur des plancher déjà créées s'effectuent via la fonction "[Planchers (Modifier) – Modifier la conception](https://docs.dietrichs.com/dietrichs-intelligent-documentation/francais/programmes-de-construction/modellbereiche/wandbearbeitungen/traitement-de-plancher#plancher-modifier-modifier-conception)"

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FwETkVbMEmYZvEZxYfs5I%2F2.4%20Gestion%20des%20mod%C3%A8les%20de%20plancher.png?alt=media&#x26;token=c5b50faa-f91a-40a8-8502-ac08e984fa22" alt=""><figcaption><p><strong>Gestion des modèles de plancher</strong>. Pour plus d’informations sur chaque zone numérotée, suivez les indications ci-dessous</p></figcaption></figure>

<table><thead><tr><th width="168">Partie de la fenêtre</th><th>Utilisation</th><th data-hidden></th></tr></thead><tbody><tr><td><ol><li>Gestion des paramètres</li></ol></td><td><p>La liste de sélection présente dans cette zone permet de sélectionner des paramètres existants.</p><p>L'icône "Enregistrer un paramètre" permet de sauvegarder le réglage actuel avec le même nom ou un nouveau nom.</p><p>L'icône "Gestion des paramètres" permet de créer de nouveaux modèles de conception, également en reprenant des conceptions de parois existantes, de modifier ou de supprimer des conceptions existantes.</p><p>Pour plus d’informations, se reporter à la rubrique "<a href="../../allgemeines/einstellungen-speichern/einstellungen-speichern">Enregistrer les paramètres</a>".</p></td><td></td></tr><tr><td><ol start="2"><li>Paramètres généraux</li></ol></td><td>Différents champs de paramètres permettent de définir les <a href="#proprietes-du-plancher">propriétés du plancher</a>.</td><td></td></tr><tr><td><ol start="3"><li>Gestion des couches</li></ol></td><td>Le modèle de plancher est constitué de plusieurs épaisseurs appelées <a href="#plancher-gestion-des-couches">couches</a>. Vous pouvez définir jusqu’à 15 couches pour votre mur.</td><td></td></tr><tr><td><ol start="4"><li>Image d'aide</li></ol></td><td>Cette image vous est proposée à des fins d’aide mais n’est pas exhaustive des possibilités de paramétrage que vous pourriez réaliser pour concevoir vos parois de plancher.</td><td></td></tr><tr><td><ol start="5"><li>Légende</li></ol></td><td>Indications apportées sur la signification des <strong>colonnes</strong> dans la <strong>gestion des couches.</strong></td><td></td></tr><tr><td><ol start="6"><li>Autres sections</li></ol></td><td>Ces boutons ouvrent des boîtes de dialogues permettant (de gauche à droite) de vérifier le <a href="#plancher-comportement-thermique">comportement thermique</a> de la paroi de plancher, de définir les <a href="#plancher-lignes-de-clouage">rangées de clouage ou d’agrafage</a> et de définir des <a href="#plancher-dc-statik">propriétés statiques</a> pour le plancher.</td><td></td></tr><tr><td><ol start="7"><li>Fin</li></ol></td><td>La boîte de dialogue est fermée. Si des modifications ont été apportées mais n’ont pas été sauvegardées, une invite propose de sauvegarder les modifications. Avec <strong>Oui</strong>, le paramètre chargé est alors mis à jour. Avec <strong>Non</strong>, la boîte de dialogue est fermée et les modifications sont perdues.</td><td></td></tr></tbody></table>

### Propriétés du plancher

Chaque modèle de plancher comporte différentes propriétés paramétrables qui sont listées ci-dessous :

* **Type de plancher** : Les couches des planchers se recoupent automatiquement avec les couches des versants de toit dès qu'elles entrent en contact les unes avec les autres. Le recoupement peut être influencé par le type de plancher "Intermédiaire" ou "Comble perdu". Pour plus de détails, voir la section "[Raccord des couches de plancher et de toit](#raccord-des-couches-de-plancher-et-de-toit)". Si le type de plancher "Traversant" est sélectionné, le plancher n'est pas recoupé par les versants de toit, même si ceux-ci le traversent.
* **Charger plancher assemblé** : Ce champ est lié à la préparation du chargement et à la séquence de levage. Un plancher peut être considéré comme un ensemble assemblé en atelier (Oui) puis chargé sur le véhicule ainsi ou assemblé directement sur le chantier (Non) et donc, chargé en palanquée sur le camion.
* **Classement thermique** : Ces options ne sont plus utilisées pour le moment.
* **Épaisseur totale plancher** : L'épaisseur totale du plancher est affichée ici et peut être saisie. L'épaisseur correspond toujours à la somme des épaisseurs des [couches](#plancher-gestion-des-couches). Les modifications de l'épaisseur du plancher sont toujours reportées sur la couche 0.
* **Épaisseur couches de finition** : Cette valeur permet d'enregistrer la différence de hauteur entre le sol brut et le sol fini.

#### Raccord des couches de plancher et de toit

Les couches du plancher et des versants de toit se recoupent automatiquement selon les règles suivantes :

* Nous faisons une distinction entre une charpente apparente et une charpente non apparente. Une charpente est considérée comme non apparente, si sous la couche 0 (chevrons), il existe une couche d'une épaisseur supérieure à 0,0.
* Les couches prioritaires du toit sont toujours continues et ne sont jamais limitées.
* Les couches prioritaires du plancher s'étendent jusqu'à la couche définie dans les paramètres du versant de toit. Ce réglage peut être différent pour les types de plancher "intermédiaire" et "Comble perdu".

Charpentes apparentes :

* Les revêtements du plancher s'étendent jusqu'à la couche qui a été réglée dans la conception du versant de toit. Ce réglage peut être différent pour les types de plancher "intermédiaire" et "Comble perdu".

Charpentes non apparentes :

* Les revêtements du plancher situés au-dessus des couches prioritaires du plancher se terminent au niveau du revêtement inférieur du versant de toit.
* Les revêtements inférieurs du plancher se terminent au niveau du revêtement inférieur du versant de toit.
* Les revêtement inférieurs du versant de toit se terminent au niveau de la couche prioritaire d'un plancher limitrophe. Dans le cas d'un plancher intermédiaire, elles sont interrompues par les couches prioritaires du plancher.

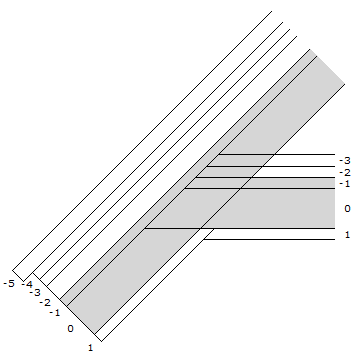

Pour plus de clarté, voir le schéma ci-dessous :

Les couches prioritaires ont été colorées en gris.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/m0r3bw4r1S29oA27CjHt/grafik.png" alt=""><figcaption></figcaption></figure>

Conception de la paroi du versant:

<table><thead><tr><th width="83" align="right">Couche</th><th width="92.316650390625" align="center">Couche prioritaire</th><th width="91" align="center">Isolation</th><th width="96" align="center">Voligeage</th><th width="106" align="center">Couverture</th><th width="105" align="center">Couche limite zone de débord</th><th width="149" align="center">Limite constructive du plancher</th></tr></thead><tbody><tr><td align="right">-5</td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center">X</td><td align="center"></td><td align="center"></td></tr><tr><td align="right">-4</td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center">X</td><td align="center"></td><td align="center"></td></tr><tr><td align="right">-3</td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td></tr><tr><td align="right">-2</td><td align="center"></td><td align="center">X</td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td></tr><tr><td align="right">-1</td><td align="center">X</td><td align="center"></td><td align="center">X</td><td align="center"></td><td align="center">X</td><td align="center">X</td></tr><tr><td align="right">0</td><td align="center">X</td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td></tr><tr><td align="right">1</td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td></tr></tbody></table>

Conception de la paroi du plancher, limites:

<table><thead><tr><th width="62" align="right">Couche</th><th width="86" align="center">Couche prioritaire</th><th width="100" align="center">Isolation</th></tr></thead><tbody><tr><td align="right">-3</td><td align="center"></td><td align="center"></td></tr><tr><td align="right">-2</td><td align="center"></td><td align="center">X</td></tr><tr><td align="right">-1</td><td align="center">X</td><td align="center"></td></tr><tr><td align="right">0</td><td align="center">X</td><td align="center"></td></tr><tr><td align="right">1</td><td align="center"></td><td align="center"></td></tr></tbody></table>

### Plancher - Gestion des couches

Dans ce tableau, vous définissez les différentes épaisseurs de matériaux qui composent votre paroi de plancher. On appelle chaque épaisseur "couche" :

* **Référence produit** : Chaque couche reçoit une "référence produit". Cette référence produit attribue un nom à la couche, qui s'affiche également dans le métré. Elle attribue également à la couche différentes informations telles que le jeu de textures ou les données pour l'hypothèse de charge lors des calculs statiques. Un navigateur correspondant est disponible pour sélectionner la référence produit
* **Angle texture** : Cette valeur (unité : degré) détermine l'orientation des textures visibles dans en 3D, qui peuvent être attribuées aux corps de panneaux des différentes couches. Cela permet, par exemple, de générer des représentations de revêtements de sol avec des carreaux, orientés suivant un angle de 45°. La référence pour l'angle est la direction du fil du bois des poutres principales, modifiable sous l’environnement DI-PLANCHER ou DI-ETAGES à partir de la fonction "Direction". Ainsi, l'orientation des poutres principales = orientation de l'axe X dans le DI-PLANCHER = Angle 0,00 degré.
* **Attribuer** : La répartition de revêtements (panneaux, lambris, etc.) peut être préconfigurée dans cette colonne.
* **Colonne I** : Le I correspond au métré d’isolation. Les couches cochées en I sont évaluées comme surface d'isolation et volume d'isolation, lors du dépôt de métrés de plancher. Dans le programme DI-INFOBÂT, on retrouve ces données sous le groupe "surface isolant" et "volume isolant".
* **Colonne S** : Le S correspond au métré de surface. Les couches cochées en S sont évaluées comme surface et surface réelle, lors du dépôt de métrés de plancher. Dans le programme DI-INFOBÂT, on retrouve ces données sous le groupe "Surface couche avec vide pour plein" et "Surface couche réelle".
* **Colonne P** : Le P désigne les couches prioritaires. Chaque couche peut être une couche prioritaire ou un revêtement. Si des murs, en raison de leur définition de hauteur supérieure ou inférieure, traversent des couches de plancher individuelles, les voiles (couches non prioritaires) sont automatiquement séparées et la traversée est prise en compte comme surface de déduction dans le calcul. Les contours de couche correspondants sont automatiquement générés ici pour la saisie des panneaux
* **Colonne VT** : VT désigne un volume texturé. Si cette case est activée pour une couche, un volume de panneau est automatiquement généré pour la couche correspondante. Cette fonction sert principalement à visualiser les structures de plancher dans des représentations photoréalistes du bâtiment, ainsi que dans les vues et coupes.
* **Épaisseur** : Ici, les épaisseurs des couches sont saisies. En cas de modification, l'épaisseur totale du plancher est automatiquement ajustée. Pour représenter une en renseignant une référence produit et en cochant la colonne S.&#x20;
* **N°** : Vous pouvez définir jusqu'à 15 couches pour vos parois. Elles sont numérotées de -7 à +7. La couche 0 doit correspondre à la couche principale (structure porteuse type solivage) du plancher. Les couches négatives (-1, -2, etc.) correspondent aux couches supérieures ; les couches positives (1, 2, etc.) aux couches inférieures.

### Plancher - Comportement thermique

En cliquant sur ce bouton, une fenêtre s'ouvre, depuis laquelle le comportement thermique de la paroi peut être contrôlé. Cette boîte de dialogue est décrite au chapitre [Comportement thermique](https://docs.dietrichs.com/dietrichs-intelligent-documentation/francais/programmes-de-construction/modellbereiche/allgemeines/schichtbereiche-fur-enev).

### Plancher - Lignes de clouage

Les paramètres de clouage ou d'agrafage, utilisables pour le transfert vers une table d'assemblage (DI-MACH Parois) et le contreventement du bâtiment (Statique horizontale) peuvent être définis directement dans la conception de plancher. Ils n'ont pas d'effet sur la modélisation dans le fichier bâtiment.

### Plancher - DC-Statik

En cliquant sur ce bouton, une fenêtre s'ouvre, depuis laquelle la couche de revêtement utilisée pour le contreventement du bâtiment peut être spécifiée. Les paramètres de cette fenêtre agissent uniquement sur l'environnement DI-STATIK horizontale.
