# Éditeur madrier - Réservation des pannes

## Généralités

Les barres dans le mur peuvent être interrompues par des pannes (type de barre 300 à 329). Cette situation est appelée "Réservation de panne". Seules les pannes dont l'axe est parallèle au plan global XoY sont prises en compte. La panne doit traverser le mur de part en part. Les pannes qui ne traversent pas le mur à angle droit sont traitées séparément.\
Des modifications peuvent également être nécessaires au niveau de la panne.

## Forme de la réservation

La réservation autour de la panne peut être créée de manière à être ouverte vers le haut (forme en U) ou fermée tout autour. Si l'option "Oui" est sélectionnée dans la liste de choix "Ouverture vers le haut", la réservation autour de la panne est prolongée jusqu'en haut du mur. Toutes les barres situées au-dessus de la panne sont alors séparés dans cette zone. Si l'option "Non" est sélectionnée ici, la réservation autour de la panne est fermée sur les quatre côtés.

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2F5OYniCrcBbMiKnHaEOhO%2F7.01-R%C3%A9servation%20-%20Forme.png?alt=media&#x26;token=85328fef-e46c-4663-a01e-2e466a92f3af" alt=""><figcaption></figcaption></figure>

## Taille de la réservation

Les valeurs saisies dans les champs "Haut", "Bas" et "Latéral" dans la zone "Jeu entre le mur et la panne" déterminent la taille de l'ouverture. La panne peut également être chanfreinée au niveau du mur. La taille de l'ouverture dans le mur se rapporte toutefois toujours à la barre brute de la panne. La profondeur des chanfreins dans la panne n'est pas prise en compte.

## Mi-bois dans la panne

Dans la panne, au niveau du mur, il est possible de créer des mi-bois. Si la panne n'est pas perpendiculaire au mur, les mi-bois ne sont créées que sur la face supérieure et inférieure de la panne.\
Les valeurs dans les champs "Haut", "Bas" et "Latéral" dans la section "Mi-bois dans la panne" déterminent la profondeur des mi-bois.

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FmAQicSRl5ykoJBw4kfGI%2F7-01%20-%20R%C3%A9servation%20-%20Mi-bois%20dans%20panne.png?alt=media&#x26;token=983cab53-f8a6-4951-b5e3-325f48452fb2" alt=""><figcaption></figcaption></figure>

La longueur du mi-bois est également influencée par la valeur "Profondeur entaille panne". Si la valeur est supérieure à zéro, la longueur du mi-bois diminue. Si la valeur est inférieure à zéro, le mi-bois s'allonge.

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FpGoMBCs0aAqChENcXWRt%2F7-01%20-%20R%C3%A9servation%20-%20Profondeur%20dans%20panne.png?alt=media&#x26;token=d9e5f578-80c3-4939-833a-6ef8e7344fa0" alt=""><figcaption></figcaption></figure>

## Traitements dans le mur

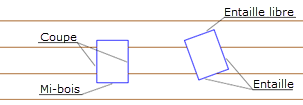

Si une barre touche la face latérale de l'ouverture sur toute sa hauteur, elle obtient une coupe.\
Si une barre ne touche pas la face latérale de l'ouverture sur toute sa hauteur, un mi-bois, un mi-bois libre ou une entaille est créé dans la barre.

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FGlAQ4Gq83kzdfsj95nDO%2F7-01%20-%20R%C3%A9servation%20-%20Traitements%20dans%20mur.png?alt=media&#x26;token=e4b84cf9-6a39-4070-a614-e9877bb1034e" alt=""><figcaption></figcaption></figure>

Si la valeur dans le champ "Profondeur entaille panne" est supérieure à zéro, un traitement supplémentaire est généré dans les barres du mur. Ce traitement supplémentaire n'est généré que si la panne est perpendiculaire au mur.

Pour les barres qui touchent la face latérale de l'ouverture sur toute leur hauteur, un mi-bois par bout est créé sur les deux faces de la barre (D et F). La profondeur du mi-bois par bout est calculée à partir de la valeur dans le champ "Profondeur entaille panne" plus la valeur dans le champ "Latéral".

Pour les barres qui ne touchent pas toute la hauteur d'une face latérale de l'ouverture, un enlèvement ouvert est créé sur les deux faces de la barre (D et F). La profondeur de l'enlèvement ouvert est la même que pour le mi-bois par bout.

## Les champs de saisie

* **Ouverture vers le haut** : Cette option permet de définir si l'ouverture de la panne doit être agrandie jusqu'au haut du mur ou non. Voir également [Forme de la réservation](#forme-de-la-reservation).

### **Jeu entre panne et mur**

* **Haut** : La valeur indique la distance entre le haut de la panne et le bord supérieur de l'ouverture.\
  Si la valeur est négative, les barres du mur traversent la panne
* **Bas** : La valeur indique la distance entre la face inférieure de la panne et le bord inférieur de l'ouverture. Si la valeur est négative, les barres du mur traversent la panne.
* **Latéral** : La valeur indique la distance entre la panne et les bords latéraux de l'ouverture. Si la valeur est négative, les barres du mur traversent la panne.

### **Mi-bois dans la panne**

* **Haut** : La valeur indique la profondeur du mi-bois sur la face supérieure (E) de la panne.
* **Bas** : La valeur indique la profondeur du mi-bois sur la face inférieure (C) de la panne.
* **Latéral** : La valeur indique la profondeur du mi-bois sur les faces (D, F) de la panne.
* **Profondeur entaille panne** : Cette valeur indique la profondeur à laquelle la panne pénètre dans le mur avec toute sa section. Voir également : [Mi-bois dans la panne](#mi-bois-dans-la-panne).
