# Éditeur madrier - Perçage

## Conception madrier - Perçages

Dans la liste, vous pouvez sélectionner l'un des réglages pour les perçages. Le bouton de navigation permet d'accéder à la boîte de dialogue permettant de créer et de modifier les réglages pour les perçages. Les réglages de la boîte de dialogue pour les perçages sont enregistrés sous un nom spécifique et sont ensuite disponibles dans la définition de la conception de la construction madrier.

Pour les perçages dans le mur, vous pouvez choisir entre trois variantes différentes. Vous pouvez passer d'une variante à l'autre à l'aide d'une liste déroulante. Lors de l'enregistrement des paramètres, seules les valeurs de la variante actuelle sont enregistrées. Un paramètre ne peut donc contenir qu'une seule variante de perçage.

## Conception

**Conception** : C'est ici que l'on choisit la conception pour les perçages.

> **Mur entier** : Les rangées de perçages traversent tout le mur. Tous les madriers du mur sont percés de part en part.
>
> **À travers** : Des rangées de perçages sont créées, qui traversent un nombre de madriers pouvant être spécifié. Le programme place ensuite automatiquement autant de rangées de perçages les unes à côté des autres et les déplace du nombre de madriers spécifié jusqu'à ce que tous les madriers d'un mur soient percés. Les madriers percés sont entièrement traversés, il n'y a donc pas de trous borgnes dans les madriers.
>
> **Limité** : Les perçages se trouvent entièrement à l'intérieur du mur. Un perçage borgne est réalisé dans chacun des deux madriers à percer. Ce type de perçage est spécialement conçu pour les fixations type cheville.

## Perçages - Mur entier

Si un perçage est défini pour les perçages sous le paramètre "mur entier", des perçages sont créés dans tous les éléments d'un mur à la même position globale. Les perçages créés sont toujours verticaux. Les perçages sont toujours continus (profondeur = 0,0).

La position des perçages s'aligne sur la barre déjà assemblée. La valeur "Distance en bout" détermine la position des perçages au début et à la fin de la barre. La distance entre ces deux perçages est divisée. La valeur maximale autorisée pour ces perçages est indiquée dans le champ "Entraxe maxi". La répartition s'effectue comme pour la fonction de répartition avec la distance initiale, la distance finale et la cote libre.

Chaque rangée de perçages comprend également des organes de connexion. Les organes de connexion sont créés dans la barre inférieure.

Au début et à la fin de la rangée de perçages, une chapelle peut être réalisée. Il s'agit également de "Perçage perpendiculaire". Ces perçages sont limités en profondeur.\
La chapelle située à l'extrémité supérieure de la rangée de perçages permet de vérifier si la barre comporte une coupe (pignon) dans la zone du perçage. Si tel est le cas, la chapelle n'est pas réalisée dans cette barre, mais dans la tige située en dessous.

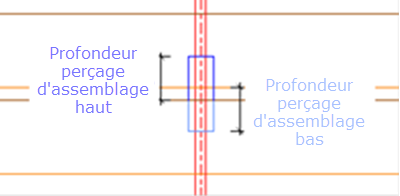

Dans la zone d'une rangée de perçages, d'autres perçages peuvent également s'avérer nécessaires. Ces perçages d'assemblage sont limités en profondeur. Un "perçage d'assemblage" se compose de deux perçages. Un perçage avec côté de référence E est réalisé dans la barre inférieure et un perçage avec côté de référence C dans la barre supérieure.\
Le "nombre de madriers par perçage" détermine dans quelles barres le "Perçage d'assemblage" doit être créé. Le décompte s'effectue de bas en haut.

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FMTRGrngEl8t5SVOAgFHJ%2F7-01%20-%20Per%C3%A7ages%20-%20per%C3%A7ages%20d&#x27;assemblage.png?alt=media&#x26;token=a95683cf-18b4-4d96-842a-cf291a25e59d" alt=""><figcaption></figcaption></figure>

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FBvyF4vkT9VPiCIrsxmvx%2F7.01%20-%20per%C3%A7ages%20-%20profondeur%20per%C3%A7age%20d&#x27;assemblage.png?alt=media&#x26;token=16206fb0-8e60-4bb6-9865-735f8bbee115" alt=""><figcaption></figcaption></figure>

Le "Perçage d'assemblage" peut également nécessiter un organe de connexion. celui-ci est créé dans la barre inférieure.

### **Perçage**

* **Diamètre** : Ici, vous pouvez entrer le diamètre des perçages dans les madriers. Si la valeur est zéro, les perçages ne sont pas réalisés.
* **Distance du bout** : La valeur indique la distance entre le premier ou le dernier perçage (rangée de perçages) et l'extrémité du mur (et non le début ou la fin de la barre).
* **Entraxe maxi** : Cette option permet de définir la distance maximale entre les différents perçages (rangées de perçage). Si la valeur est zéro, seules la première et la dernière rangée de perçages sont créées.

### **Tige filetée**

* **Référence produit** : La référence produit des organes de connexion correspondant aux perçages est saisie ici. Si une référence produit est saisie ici ou sélectionnée dans le catalogue de produits, les valeurs pour le diamètre et la longueur sont reprises et les deux champs suivants sont désactivés.
* **Diamètre :** Le diamètre des organes de connexion est saisi ici. Si la valeur est zéro, aucun organe de connexion n'est créé.
* **Longueur :** La longueur des organes de connexion est saisie ici. Si la valeur du diamètre est supérieure à zéro, la valeur de la longueur doit également être supérieure à zéro.

### **Chapelle**&#x20;

* **Diamètre** : Cette valeur correspond au diamètre des perçages situés au début et à la fin de la rangée de perçages. Si la valeur est zéro, ces perçages ne sont pas créés.
* **Profondeur** : La valeur indique la profondeur du perçage supplémentaire. Si la valeur est zéro, ces perçages ne sont pas réalisés.

### **Perçage d'assemblage**

* **Diamètre** : Cette valeur correspond au diamètre des perçages supplémentaires réalisés dans la rangée de perçages lorsqu'un manchon de raccordement doit être intégré pour relier deux tiges filetées. Si la valeur est zéro, ces perçages ne sont pas réalisés.
* **Profondeur** : La valeur indique la profondeur du perçage supplémentaire. Si la valeur est zéro, ces perçages ne sont pas réalisés.
* **Nombre de madriers par perçage** : La valeur indique le nombre de madriers reliés à une tige filetée. Cela détermine la position des perçages d'assemblage.
* **Référence produit** : La référence produit des organes de connexion correspondant aux perçages d'assemblage est saisie ici.

## Perçages - À travers

Si un perçage est défini pour les perçages sous le paramètre "À travers", des rangées de perçage qui ne s'étendent pas sur toute la hauteur du mur sont générées. Dans le composant individuel, les perçages sont toutefois toujours continus (profondeur = 0,0).\

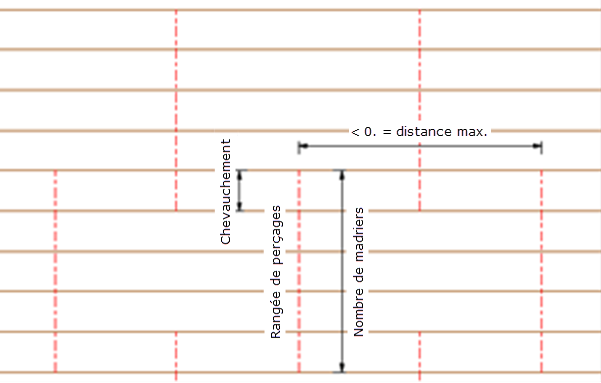

La longueur de chaque rangée de perçages est déterminée par le "Nombre de madriers assemblés". La rangée de perçages suivante est décalée en hauteur du "Nombre de madriers assemblés" moins le "Croisement de rangées perçages". Il en résulte une trame de rangées de perçages.

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FHblRfAkUZqwJPEy2RsvH%2F7.01%20-%20Per%C3%A7ages%20-%20Au%20travers.png?alt=media&#x26;token=3e3b7fd0-3044-41df-819e-970c105423f3" alt=""><figcaption></figcaption></figure>

Chaque rangée de perçages peut comporter un organe de connexion. L'organe de connexion est créé dans la barre inférieure de la rangée de perçages.

### **Perçage**

* **Diamètre** : Le diamètre des perçages dans les madriers est saisi ici. Si la valeur est zéro, les perçages ne sont pas réalisés.
* **Distance du bout** : La valeur indique la distance entre le premier ou le dernier perçage (rangée de perçages) et l'extrémité du mur (et non le début ou la fin de la barre).
* **Entraxe maxi** : Cette option permet de définir la distance maximale entre les différents perçages (rangées de perçages). Si la valeur est zéro, seules la première et la dernière rangée de perçages sont générées.
* **Nombre de madriers assemblés** : La valeur indique le nombre de madriers reliés par une rangée de perçages. La valeur doit toujours être supérieure ou égale à deux.
* **Croisement de rangées de perçages** : La valeur indique le nombre de madriers qui comportent un chevauchement entre les différentes rangées de perçages. La valeur doit être au moins égale à un.

### **Organe de connexion**

* **Référence produit** : La référence produit des organes de connexion correspondant aux perçages est saisie ici.\
  Si une référence produit est saisie ici ou sélectionnée dans le catalogue de produits, les valeurs pour le diamètre et la longueur sont reprises et les deux champs suivants sont désactivés.
* **Diamètre** : Le diamètre des organes de connexion est saisi ici. Si la valeur est zéro, aucun organe de connexion n'est créé.
* **Longueur** : La longueur des organes de connexion est saisie ici. Si la valeur du diamètre est supérieure à zéro, la valeur de la longueur doit également être supérieure à zéro.

## Perçages - Limité

Si un perçage est défini pour le perçage sous le paramètre "Limité", un perçage est créé dans deux barres. Les perçages ne sont pas continus, mais ont une "profondeur" fixe. Le perçage dans la barre inférieure est créé avec le côté de référence E, le perçage dans la barre supérieure avec le côté de référence C.

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FU64sI7hcp5Rtl0z3faGv%2F7.01%20-%20Per%C3%A7ages%20-%20Avec%20embr%C3%A8vement.png?alt=media&#x26;token=2c18d26d-b7a4-4a7f-9e41-bbfea43a14da" alt=""><figcaption></figcaption></figure>

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FaQRhb8eEG816txm6Gu21%2F7.01%20-%20Per%C3%A7ages%20-%20Sans%20embr%C3%A8vement.png?alt=media&#x26;token=82652e2d-cec8-427d-b980-5e29f42990e8" alt=""><figcaption></figcaption></figure>

Les perçages peuvent également comprendre des organes de connexion. L'organe de connexion est créé dans la barre inférieure.

### **Perçage**

* **Diamètre** : Le diamètre des perçages dans les madriers est saisi ici. Si la valeur est zéro, les perçages ne sont pas réalisés.
* **Distance du bout** : La valeur indique la distance entre le premier ou le dernier perçage (rangée de perçages) et l'extrémité du mur (et non le début ou la fin de la barre).
* **Entraxe maxi** : Cette option permet de définir la distance maximale entre les différents perçages (rangées de perçages). Si la valeur est zéro, seules la première et la dernière rangée de perçage sont créées.
* **Profondeur** : La valeur indique la profondeur des perçages. À la même position, la barre inférieure reçoit un perçage avec la face de référence E et la barre supérieure un perçage avec la face de référence C.

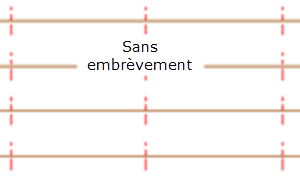

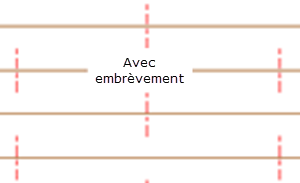

* **Embrèvement** : Le réglage détermine si les perçages sur la face supérieure se trouvent à la même position longitudinale que les perçages sur la face inférieure. Si l'option "Milieu" est sélectionnée pour le décalage, les perçages sont décalés les uns par rapport aux autres. La dimension longitudinale des perçages sur la face supérieure est supérieure de la moitié de la distance entre les perçages à la dimension longitudinale des perçages sur la face inférieure.

### **Organe de connexion**

* **Référence produit** : La référence produit des organes de connexion correspondant aux perçages est saisie ici.\
  Si une référence produit est saisie ici ou sélectionnée dans le catalogue de produits, les valeurs pour le diamètre et la longueur sont reprises et les deux champs suivants sont désactivés.
* **Diamètre** : Le diamètre des organes de connexion est saisi ici. Si la valeur est zéro, aucun organe de connexion n'est créé.
* **Longueur** : La longueur des organes de connexion est saisie ici. Si la valeur du diamètre est supérieure à zéro, la valeur de la longueur doit également être supérieure à zéro.
