# Verschneidung der Decken- und Dachlagen

Die Lagen der Decke und der Dachflächen verschneiden sich nach folgenden Regeln automatisch miteinander:

* Wir unterscheiden sichtbare und nicht sichtbare Dachstühle. Ein Dachstuhl ist nicht sichtbar, wenn unterhalb der Lage 0 (Sparren) eine Lage mit einer Dicke größer 0.0 ist.
* Die Kernlagen des Daches laufen immer durch und werden nie begrenzt.
* Die Kernlagen der Decke laufen bis an die Lage, die in der Dachflächenausführung eingestellt wurde. Diese Einstellung kann für Grenzdecken und Zwischendecken unterschiedlich gemacht werden.

Sichtbare Dachstühle:

* Die Schalen der Decke laufen bis an die Lage, die in der Dachflächenausführung eingestellt wurde. Diese Einstellung kann für Grenzdecken und Zwischendecken unterschiedlich gemacht werden.

Nicht sichtbare Dachstühle:

* Die Schalen oberhalb der Kernlagen der Decke enden an der untersten Schale des Daches.
* Die unteren Schalen der Decke enden an der untersten Schale des Daches.
* Die unteren Schalen des Daches enden an der Kernlage einer Grenzdecke. Bei einer Zwischendecke werden sie durch die Kernlagen der Decke unterbrochen.

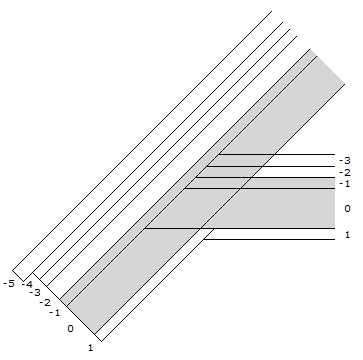

Zur Verdeutlichung siehe nachfolgende Skizze:

Die Kernlagen wurden grau eingefärbt.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/Rn5yoaqdpavNWDlNaRez/grafik.png" alt=""><figcaption></figcaption></figure>

## Dachausführung:

<table><thead><tr><th width="62" align="right">Lage</th><th width="86.316650390625" align="center">Kernlage</th><th width="81" align="center">Isolation</th><th width="88" align="center">Schalung</th><th width="82" align="center">Ziegel</th><th width="92" align="center">Knicklage</th><th width="159" align="center">Grenzdecke läuft bis</th></tr></thead><tbody><tr><td align="right">-5</td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center">X</td><td align="center"></td><td align="center"></td></tr><tr><td align="right">-4</td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center">X</td><td align="center"></td><td align="center"></td></tr><tr><td align="right">-3</td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td></tr><tr><td align="right">-2</td><td align="center"></td><td align="center">X</td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td></tr><tr><td align="right">-1</td><td align="center">X</td><td align="center"></td><td align="center">X</td><td align="center"></td><td align="center">X</td><td align="center">X</td></tr><tr><td align="right">0</td><td align="center">X</td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td></tr><tr><td align="right">1</td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td><td align="center"></td></tr></tbody></table>

## Deckenausführung, Grenzdecke:

<table><thead><tr><th width="62" align="right">Lage</th><th width="86" align="center">Kernlage</th><th width="100" align="center">Isolation</th></tr></thead><tbody><tr><td align="right">-3</td><td align="center"></td><td align="center"></td></tr><tr><td align="right">-2</td><td align="center"></td><td align="center">X</td></tr><tr><td align="right">-1</td><td align="center">X</td><td align="center"></td></tr><tr><td align="right">0</td><td align="center">X</td><td align="center"></td></tr><tr><td align="right">1</td><td align="center"></td><td align="center"></td></tr></tbody></table>
