# Dachgestaltung - Teillinie schieben

Mit der Funktion 'Teillinie verschieben' kann ein Teil einer Dachhautlinie, aber auch eine ganze Linie verschoben werden. Dabei werden die angrenzenden beiden Dachhautlinien derselben Dachfläche nie verlängert oder verkürzt, es entstehen immer neue Linienstücke als Anschluss an das verschobene Linienstück. Die verschobene Linie kann eine andere Länge haben als das ursprünglich gewählte Linienstück. In diesem Fall entstehen neue schräge Linien. Das neue Dachflächenstück ist dann einseitig schräg oder trapezförmig. Die sieht dann zum Beispiel so aus:

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/pHTuU4PSfcfYUFiT4k18/TeilLinieSchieben1.jpg" alt=""><figcaption></figcaption></figure>

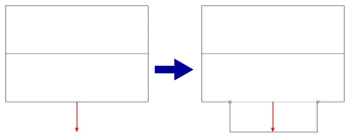

Ein Teilstück einer Traufe wird herausgezogen. Es entstehen auf beiden Seiten neue Linien, die den Typ Ortgang bekommen.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/vlYQsneGIyykAvQObGnF/grafik.png" alt=""><figcaption></figcaption></figure>

Die Teillinie hat eine andere (kürzere) Länge bekommen.\
\| | Die Verschiebung in X-Richtung ist 0.000 und dadurch entsteht ein trapezförmiges Dachflächenstück.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/jJ4yaUnGQABg41p0lPAh/grafik.png" alt=""><figcaption></figcaption></figure>

Die Teillinie hat eine andere (kürzere) Länge bekommen.\
Die Verschiebung in X-Richtung ist ungleich 0.000. Es wurde eine positive Verschiebung eingegeben, die genau so groß ist wie die Hälfte der Differenz zwischen alter und neuer Länge der Teillinie.

Für diese Funktion wählt man zuerst die Linie, von der ein Teil verschoben werden soll. Dann wählt man 2 Punkte, die den Bereich bestimmen, der verschoben werden soll. Dazu kann man alle bekannten Fang- und Eingabefunktionen verwenden. Die Punkte müssen auch nicht auf der Linie liegen, sondern können überall gewählt werden. Der gewählte Punkt wird dann jeweils auf die gewählte Linie gelotet. Für den 2. Punkt kann man auch gut die Pfeiltaste verwenden, wenn die Linie genau horizontal oder vertikal am Bildschirm zu sehen ist. Dann kann man einfach einen Abstand vom 1. Punkt aus eingeben.

Wenn man eigentlich die ganze Linie verschieben will (siehe Hinweis im Kapitel 'Linie schieben') wählt man den Anfangs- und den Endpunkt der Linie.

Als nächstes gibt man die Länge der Teillinie an. Als Vorgabe wird die Länge der gewählten Teillinie angezeigt. Ändert man diesen Wert bekommt die Teillinie eine neue Länge und die seitlich anschließenden Linien werden schräg.

Als nächstes kann man die gewählte Linie grafisch verschieben und an der gewünschten Stelle platzieren. Dabei stehen alle Fang- und Eingabefunktionen zur Verfügung. Beim Verschieben kann die Linie nur senkrecht zu ihrer alten Position verschoben werden. Wenn die Linie aber auch in X-Richtung verschoben werden soll, kann man später eine Verschiebung eingeben.

Nach der Platzierung der Linie öffnet sich eine Dialogbox, in der man die Position der Linie noch einmal korrigieren kann. Bei jeder Änderung einer Zahl passen sich gegebenenfalls die anderen Zahlen automatisch an.

**Lattabstand / Deckbreite normaler Ziegel:** Wenn man Ziegel auf dem Dach eingegeben hat, kann man die Position der Linie auf die Decklänge oder Deckbreite der Ziegel anpassen. Je nachdem welche Linie man verschoben hat (z.B. Traufe oder Ortgang) ändert sich dann der Text. Wenn die Linie nicht parallel zu Fallrichtung der Dachfläche verläuft (Ortgang) und nicht senkrecht zur Fallrichtung (Traufe) dann kann nicht auf die Ziegel angepasst werden. Dies ist dann auch nicht mehr sinnvoll.

> Hier wird automatisch die Decklänge bzw. Deckbreite der verwendeten Ziegel angegeben. Der Wert kann aber auch geändert werden.

**Anzahl Ziegelreihen:** In diesem Feld wird die Anzahl der Ziegelreihen angegeben. Direkt nach einer Verschiebung der Linie ist dies meistens ein krummer Wert und daher ist das Feld als Hinweis rot unterlegt. Mit den Plus- und Minusschaltern am rechten Ende des Feldes kann der Wert vergrößert oder verkleinert werden. Dabei wird immer auf eine ganze Zahl angepasst und die rote Markierung verschwindet.

**Verschiebung in der Dachfläche:** Dieser Wert zeigt den Abstand der neuen Linie zur alten, gemessen in der Neigung der Fläche.

**Verschiebung im Grund Y:** Hier wird die Verschiebung im Grund von der alten Position zur neuen Position der Linie angezeigt.

**Verschiebung in der Höhe:** Dieser Wert gibt die Höhendifferenz zwischen der alten und der neuen Position der Linie an.

**Höhenlage der Linie:** In diesem Feld wird die absolute Höhe der neuen Linie angezeigt, gemessen von global 0.

**Verschiebung in X-Richtung:** Hier kann die verschobene Teillinie in Längsrichtung (parallel) verschoben werden. Bei einem Wert von 0.000 bleibt sie genau so, wie nach dem grafischen Verschieben. Wenn die neue Teillinie kürzer als die ursprüngliche Teillinie ist, entsteht so ein gleichmäßiges Trapez. Die roten Pfeile zeigen die positive Schieberichtung. Mit negativen Werten kann man aber auch in die andere Richtung verschieben.
