# Déformation de toit | Translater partie ligne

|                                                                                                    UI26 Fond sombre                                                                                                    |                                                                                                     UI26 Fond clair                                                                                                    |                                                                                                  Standard Fond sombre                                                                                                  |                                                                                                   Standard Fond clair                                                                                                  |
| :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: |
| ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2F7dViloC9hImM0j764oWZ%2Faxdgtlsc.png?alt=media\&token=439b52d8-d655-4c07-884c-bf03e4573dd8) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FIpaAjD4PW6aTc9Va4NWb%2Faxdgtlsc.png?alt=media\&token=98db0d86-c5bd-479b-92f2-bfac33350515) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FeCUUcb10dJF0UztfslkI%2Faxdgtlsc.png?alt=media\&token=5a46894c-29ad-438b-8dd7-bc457c4068bc) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2F9LZyMabH1jjEu9mVwuxp%2Faxdgtlsc.png?alt=media\&token=638d8db8-1421-4752-b60c-43a9cb626356) |

<table><thead><tr><th width="125">Rac. clavier</th><th>Environnement</th><th>Menus déroulants</th><th data-hidden></th></tr></thead><tbody><tr><td>3.4.<mark style="color:blue;">4</mark></td><td>DI-TOIT</td><td>Traitement de toit • Modifier ligne • <mark style="color:blue;">Translater partie ligne</mark></td><td></td></tr></tbody></table>

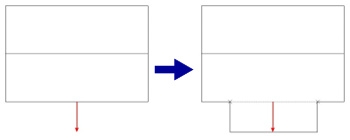

La fonction "*Translater partie de ligne*" permet de déplacer une partie d'une ligne du versant, mais aussi une ligne entière. Les deux lignes adjacentes du même versant de toit ne sont jamais rallongées ni raccourcies ; de nouveaux segments de ligne sont toujours créés pour se raccorder au segment déplacé. La ligne déplacée peut avoir une longueur différente de celle du segment initialement sélectionné. Dans ce cas, de nouvelles lignes obliques apparaissent. La nouvelle partie de la surface de toiture présente alors un côté oblique ou trapézoïdal. Elle se présente par exemple comme suit :

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/pHTuU4PSfcfYUFiT4k18/TeilLinieSchieben1.jpg" alt=""><figcaption></figcaption></figure>

Un tronçon de l'égout est déplacé. De nouvelles lignes apparaissent de part et d'autre, auxquelles on attribue le type "rive".

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/vlYQsneGIyykAvQObGnF/grafik.png" alt=""><figcaption></figcaption></figure>

Une partie de ligne a désormais une longueur différente (plus courte). \
\| | Le décalage dans la direction X est de 0,000, ce qui donne une partie du versant de forme trapézoïdale.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/jJ4yaUnGQABg41p0lPAh/grafik.png" alt=""><figcaption></figcaption></figure>

Une partie de ligne a désormais une longueur différente (plus courte). \
Le décalage dans la direction X est différent de 0,000. Un décalage positif a été saisi, dont la valeur correspond exactement à la moitié de la différence entre l'ancienne et la nouvelle longueur de la partie de ligne.

Pour cette fonction, il faut d'abord sélectionner la ligne dont on souhaite déplacer une partie. Ensuite, on sélectionne deux points qui définissent la zone à déplacer. Pour cela, on peut utiliser toutes les fonctions d'accrochage et de saisie connues. Les points ne doivent pas nécessairement se trouver sur la droite ; ils peuvent être sélectionnés n'importe où. Le point sélectionné est alors reporté sur la droite choisie. Pour le deuxième point, il est également possible d'utiliser la touche fléchée si la droite apparaît exactement à l'horizontale ou à la verticale à l'écran. Il suffit alors d'entrer une distance par rapport au premier point.

Si l'on souhaite en fait déplacer la ligne dans son ensemble, il faut sélectionner le point de départ et le point d'arrivée de la ligne.

Il faut ensuite indiquer la longueur de la partie de ligne. La longueur de la partie de ligne sélectionnée s'affiche par défaut. Si l'on modifie cette valeur, la partie de ligne prend une nouvelle longueur et les lignes adjacentes de chaque côté deviennent obliques.

Ensuite, vous pouvez déplacer graphiquement la ligne sélectionnée et la placer à l'endroit souhaité. Toutes les fonctions d'accrochage et de saisie sont disponibles à cet effet. Lors du déplacement, la ligne ne peut être déplacée que perpendiculairement à son ancienne position. Si vous souhaitez également déplacer la ligne dans la direction X, vous pouvez saisir un déplacement ultérieurement.

Une fois la ligne tracée, une boîte de dialogue s'ouvre, dans laquelle il est possible de corriger à nouveau la position de la ligne. À chaque modification d'un chiffre, les autres chiffres s'adaptent automatiquement si nécessaire.

* **Distance entre latte / Recouvrement tuile normal :** Une fois les tuiles saisies sur le toit, il est possible d'adapter la position de la ligne en fonction de la longueur ou de la largeur de recouvrement des tuiles. Selon la ligne que l’on a déplacée (par exemple, la ligne d'égout ou la rive), le texte change alors. Si la ligne n’est pas parallèle à la pente du versant du toit (rive) ni perpendiculaire à celle-ci (égout), il n’est alors pas possible de l’adapter aux tuiles. Cela n’a alors plus de sens.

> La longueur ou la largeur de recouvrement des tuiles utilisées est indiquée automatiquement ici. Il est toutefois possible de modifier cette valeur.

* **Nombre de rangée :** Ce champ permet d'indiquer le nombre de rangées de tuiles. Juste après avoir déplacé la ligne, cette valeur est généralement irrégulière ; c'est pourquoi le champ est surligné en rouge à titre d'avertissement. Les boutons "+" et "-" situés à l'extrémité droite du champ permettent d'augmenter ou de diminuer la valeur. Celle-ci est alors toujours adaptée à un nombre entier et le surlignage rouge disparaît.
* **Déplacement rampant :** Cette valeur indique la distance entre la nouvelle ligne et l'ancienne, mesurée selon la pente du versant.
* **Déplacement en plan :** On voit ici le décalage horizontal entre l'ancienne position et la nouvelle position de la ligne.
* **Déplacement en hauteur :** Cette valeur indique la différence de hauteur entre l'ancienne et la nouvelle position de la ligne.
* **Emplacement de la ligne en hauteur :** Ce champ affiche la hauteur absolue de la nouvelle ligne, mesurée à partir du point zéro global.
* **Déplacement en direction x :** Ici, la partie de ligne déplacée peut être décalée dans le sens longitudinal (parallèlement). Si la valeur est égale à 0,000, elle reste exactement telle qu'après le déplacement graphique. Si la nouvelle partie de ligne est plus courte que la partie de ligne d'origine, on obtient ainsi un trapèze régulier. Les flèches rouges indiquent le sens de déplacement positif. Cependant, des valeurs négatives permettent également de déplacer la partie de ligne dans l'autre sens.
