# Déformation de toit | Déplacer point

|                                                                                                    UI26 Fond sombre                                                                                                    |                                                                                                     UI26 Fond clair                                                                                                    |                                                                                                  Standard Fond sombre                                                                                                  |                                                                                                   Standard Fond clair                                                                                                  |
| :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: |
| ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FeO66g2JrkUFnoFasQUSq%2Faxdgpusc.png?alt=media\&token=8ac782c8-599a-4d81-ba93-ee61d4e4482b) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FyBYwtpKZv6UDt1I6Q6gU%2Faxdgpusc.png?alt=media\&token=cad164b4-c85b-416c-bf12-9359780a5838) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FdgLkvKoHg4ty7hCPOdmO%2Faxdgpusc.png?alt=media\&token=eca35c59-1380-4fad-a00c-32db407d7b59) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2F5noMERzItfyhFPftiDrm%2Faxdgpusc.png?alt=media\&token=479b0346-a301-49c1-b3b3-f39bf22e5a2c) |

<table><thead><tr><th width="125">Rac. clavier</th><th>Environnement</th><th>Menus déroulants</th><th data-hidden></th></tr></thead><tbody><tr><td>3.5.<mark style="color:blue;">1</mark></td><td>DI-TOIT</td><td>Traitement de toit • Modifier point • <mark style="color:blue;">Déplacer point</mark></td><td></td></tr></tbody></table>

La fonction "*Déplacer point*" permet de déplacer librement un point existant du polygone du versant dans le plan de la surface du toit. Le point peut être déplacé soit de manière à ce que l'une des deux lignes adjacentes conserve son orientation, soit de manière à ce que l'orientation des deux lignes soit modifiée.

Les tuiles ne sont pas prises en compte dans cette fonction, car cela n'est généralement pas pertinent.

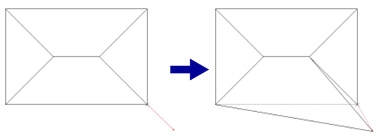

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/ygcSqjEqSEDnH2iAJ0EN/PunktSchieben1.jpg" alt=""><figcaption><p>Le point est déplacé le long de la ligne d'arêtier. Dans ce cas, la direction de la ligne d'arêtier est fixe.</p></figcaption></figure>

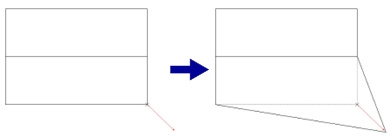

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/8ENdsTzdpEc2RNSaXYp5/PunktSchieben2.jpg" alt=""><figcaption><p>Le point est déplacé le long de la ligne d'égout. Dans ce cas, la direction de la ligne d'égout est fixe. Les surfaces de toiture en bas et à droite se chevauchent ainsi dans la zone hachurée.</p></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/TfJEZGDtQ3b2IIW9SeVk/PunktSchieben3.jpg" alt=""><figcaption></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/lrLXJmxegQmDuHwDjTrv/PunktSchieben4.jpg" alt=""><figcaption><p>Déplacement libre dans les directions X et Y</p></figcaption></figure>

Pour utiliser cette fonction, sélectionnez d'abord le point à déplacer. Le programme affiche alors la première des deux lignes aboutissant à ce point. Un clic gauche permet de sélectionner cette ligne comme ligne de référence. Le point est alors déplacé parallèlement à cette ligne. Un clic droit permet de rejeter cette ligne et propose l'autre ligne de toit adjacente. Si vous rejetez également celle-ci avec un clic droit, vous pouvez déplacer le point librement.

Ensuite, vous pouvez déplacer graphiquement le point sélectionné et le placer à l'endroit souhaité. Toutes les fonctions d'accrochage et de saisie sont disponibles à cet effet.

Une fois le point placé, une boîte de dialogue s'ouvre, dans laquelle il est possible de corriger à nouveau la position du point. À chaque modification d'un nombre, les autres nombres s'adaptent automatiquement si nécessaire.

* **Déplacement rampant :** Cette valeur indique la distance entre l'ancienne position et la nouvelle position du point, mesurée selon la pente de la surface de toit.
* **Déplacement en direction de Y :** On voit ici le décalage, essentiellement dans la direction Y, du petit système de coordonnées rouge.
* **Déplacement en hauteur :** Cette valeur indique la différence de hauteur entre l'ancienne et la nouvelle position du point déplacé.
* **Position hauteur des points :** Ce champ affiche la coordonnée absolue du point déplacé, mesurée à partir du point 0 global.
* **Déplacement en direction de X :** On voit ici le déplacement, essentiellement dans la direction X, du petit système de coordonnées rouge.
