# Dachgestaltung - Linie schieben

Mit der Funktion 'Linie schieben' kann eine ganze Dachhautlinie verschoben werden. Dabei werden die angrenzenden beiden Dachhautlinien derselben Dachfläche \[immer]{.underline} entsprechend verlängert oder verkürzt. Die sieht dann zum Beispiel so aus:

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/6rcQqjkXtVle0WjAoQvA/LinieSchieben1.png" alt=""><figcaption></figcaption></figure>

Die Ortganglinien der veränderten Dachfläche werden verlängert.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/6wSEGvVGFzcdfjyjBa6E/LinieSchieben2.png" alt=""><figcaption></figcaption></figure>

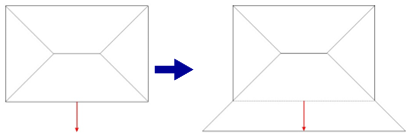

Durch die Verschiebung der Trauflinie verlängern sich die Gratlinien. Die Traufen der angrenzenden Dachflächen verändern sich dabei nicht.

Für diese Funktion wählt man einfach die Linie, die verschoben werden soll. Weitere Punkt sind hier nicht notwendig, da immer die ganze Linie verschoben wird. Als nächstes kann man die gewählte Linie grafisch verschieben und an der gewünschten Stelle platzieren. Dabei stehen alle Fang- und Eingabefunktionen zur Verfügung. Nach der Platzierung der Linie öffnet sich eine Dialogbox, in der man die Position der Linie noch einmal korrigieren kann. Bei jeder Änderung einer Zahl passen sich die anderen Zahlen automatisch an.

**Lattabstand / Deckbreite normaler Ziegel:** Wenn man Ziegel auf dem Dach eingegeben hat, kann man die Position der Linie auf die Decklänge oder Deckbreite der Ziegel anpassen. Je nachdem welche Linie man verschoben hat (z.B. Traufe oder Ortgang) ändert sich dann der Text. Wenn die Linie nicht parallel zu Fallrichtung der Dachfläche verläuft (Ortgang) und nicht senkrecht zur Fallrichtung (Traufe) dann kann nicht auf die Ziegel angepasst werden. Dies ist dann auch nicht mehr sinnvoll.

> Hier wird automatisch die Decklänge bzw. Deckbreite der verwendeten Ziegel angegeben. Der Wert kann aber auch geändert werden.

**Anzahl Ziegelreihen:** In diesem Feld wird die Anzahl der Ziegelreihen angegeben. Direkt nach einem Verschieben der Linie ist dies meistens ein krummer Wert und daher ist das Feld als Hinweis rot unterlegt. Mit den Plus- und Minusschaltern am rechten Ende des Feldes kann der Wert vergrößert oder verkleinert werden. Dabei wird immer auf eine ganze Zahl angepasst und die rote Markierung verschwindet.

**Verschiebung in der Dachfläche:** Dieser Wert zeigt den Abstand der neuen Linie zur alten, gemessen in der Neigung der Fläche.

**Verschiebung im Grund:** Hier wird die Verschiebung im Grund von der alten Position zur neuen Position der Linie angezeigt.

**Verschiebung in der Höhe:** Dieser Wert gibt die Höhendifferenz zwischen der alten und der neuen Position der Linie an.

**Höhenlage der Linie:** In diesem Feld wird die absolute Höhe der neuen Linie angezeigt, gemessen von global 0.

### Hinweis:

Diese Funktion arbeitet etwas anders als die Funktion 'Rechteck' im klassischen Programm. Mit dieser Funktion hat man eine ganze Linie oder einen Teil einer Linie verschoben. In beiden Fällen wurden die angrenzenden Linien nicht verlängert, sondern es sind neue Linienstücke entstanden. Hätte man früher die gesamte Traufe des Walmdachs (siehe oben) verschoben hätten sich die Gratlinien nicht verlängert, sondern es wäre eine rechteckige Vergrößerung der Dachfläche entstanden.

Wenn man mit dem jetzigen Programm die ganze Linie so herausziehen will, dass eine rechteckige Vergrößerung entsteht, dann nimmt man die Funktion 'Teillinie verschieben', obwohl man ja die ganze Linie verschieben will. Man wählt die Linie und dann als begrenzenden Punkt den Anfangs- und den Endpunkt der Linie.

Die heutige Vorgehensweise ist konsequenter und ermöglicht die einfachere Vergrößerung von Walmflächen oder anderen Dachflächen mit schrägen Linien. Dies wäre früher zwar auch möglich gewesen, aber mit mehr Aufwand.
