Traitement de toit • Modifier ligne • Déplacer ligne

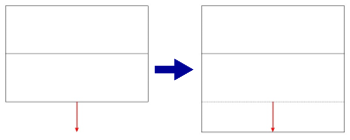

La fonction "Déplacer ligne" permet de déplacer une ligne d'un versant de toit dans son intégralité. Ce faisant, les deux lignes de contour adjacentes du même versant de toit sont [toujours] prolongées ou raccourcies en conséquence. Cela donne par exemple le résultat suivant :

Les lignes de rive du versant de toit modifié sont prolongées.

Le déplacement de la ligne d'égout entraîne un allongement des lignes d'arêtier. Les lignes d'égout des versants de toit adjacents ne subissent quant à elles aucun changement.

Pour utiliser cette fonction, il suffit de sélectionner la ligne à déplacer. Il n'est pas nécessaire de sélectionner d'autres points, car c'est toujours la ligne entière qui est déplacée. Vous pouvez ensuite déplacer graphiquement la ligne sélectionnée et la placer à l'emplacement souhaité. Toutes les fonctions d'accrochage et de saisie sont disponibles à cet effet. Une fois la ligne positionnée, une boîte de dialogue s'ouvre, dans laquelle il est possible de corriger à nouveau la position de la ligne. À chaque modification d'une valeur, les autres valeurs s'adaptent automatiquement.

  • Distance entre latte / Recouvrement tuile normal : Une fois les tuiles saisies sur le toit, il est possible d'adapter la position de la ligne en fonction de la longueur ou de la largeur de recouvrement des tuiles. Selon la ligne que l’on a déplacée (par exemple, la ligne d'égout ou la rive), le texte change alors. Si la ligne n’est pas parallèle à la pente du versant du toit (rive) ni perpendiculaire à celle-ci (égout), il n’est alors pas possible de l’adapter aux tuiles. Cela n’a alors plus de sens.

La longueur ou la largeur de recouvrement des tuiles utilisées est indiquée automatiquement ici. Il est toutefois possible de modifier cette valeur.

  • Nombre de rangée : Ce champ permet d'indiquer le nombre de rangées de tuiles. Juste après avoir déplacé la ligne, cette valeur est généralement irrégulière ; c'est pourquoi le champ est surligné en rouge à titre d'avertissement. Les boutons "+" et "-" situés à l'extrémité droite du champ permettent d'augmenter ou de diminuer la valeur. Celle-ci est alors toujours adaptée à un nombre entier et le surlignage rouge disparaît.

  • Déplacement rampant : Cette valeur indique la distance entre la nouvelle ligne et l'ancienne, mesurée selon la pente du versant.

  • Déplacement en plan : On voit ici le décalage horizontal entre l'ancienne position et la nouvelle position de la ligne.

  • Déplacement en hauteur : Cette valeur indique la différence de hauteur entre l'ancienne et la nouvelle position de la ligne.

  • Emplacement de la ligne en hauteur : Ce champ affiche la hauteur absolue de la nouvelle ligne, mesurée à partir du point zéro global.
