# Dachgestaltung - Kreisbogen

Mit der Funktion 'Kreisbogen' kann ein Bereich einer Dachhautlinie kreisförmig aus der Dachfläche gezogen werden. Dabei wird der Mittelpunkt der Teillinie senkrecht zur Teillinie verschoben.

Der Bogen kann sowohl nach außen als auch nach innen verschoben werden.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/n6aDHUWRmFrYrQJf63Zz/KreisbogenSchieben1.jpg" alt=""><figcaption></figcaption></figure>

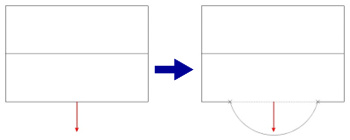

Ein Teilstück einer Traufe wird herausgezogen. Es entsteht eine kreisförmige Kontur, die von den zwei gewählten Punkten begrenzt wird. Je weiter der Bogen herausgezogen wird, desto kleiner wird der Radius, bis der Radius genau die Hälfte des Abstandes der zwei gewählten Punkte beträgt. Das Zentrumskreuz liegt dann genau auf der veränderten Linie des Ausmittlungspolygons. Zieht man den Bogen weiter, vergrößert sich der Radius wieder.

Für diese Funktion wählt man zuerst die Linie, von der ein Teil verschoben werden soll. Dann wählt man 2 Punkte, die den Bereich bestimmen, der verschoben werden soll. Dazu kann man alle bekannten Fang- und Eingabefunktionen verwenden. Die Punkte müssen auch nicht auf der Linie liegen, sondern können überall gewählt werden. Der gewählte Punkt wird dann jeweils auf die gewählte Linie gelotet. Für den 2. Punkt kann man auch gut die Pfeiltaste verwenden, wenn die Linie genau horizontal oder vertikal am Bildschirm zu sehen ist. Dann kann man einfach einen Abstand vom 1. Punkt aus eingeben.

Wenn man eigentlich die ganze Linie kreisförmig verformen will, wählt man den Anfangs- und den Endpunkt der Linie.

Als nächstes kann man den Mittelpunkt der gewählten Linie grafisch verschieben und an der gewünschten Stelle platzieren. Dabei stehen alle Fang- und Eingabefunktionen zur Verfügung. Beim Verschieben kann der Punkt nur senkrecht zu der gewählten Linie verschoben werden.

Nach der Platzierung des Punktes öffnet sich eine Dialogbox, in der man die Position des Punktes noch einmal korrigieren kann. Bei jeder Änderung einer Zahl passen sich gegebenenfalls die anderen Zahlen automatisch an.

**Lattabstand / Deckbreite normaler Ziegel:** Wenn man Ziegel auf dem Dach eingegeben hat, kann man die Position des Punktes auf die Decklänge oder Deckbreite der Ziegel anpassen. Je nachdem welche Linie man verformt hat (z.B. Traufe oder Ortgang) ändert sich dann der Text. Wenn die verformte Linie nicht parallel zu Fallrichtung der Dachfläche verläuft (Ortgang) und nicht senkrecht zur Fallrichtung (Traufe) dann kann nicht auf die Ziegel angepasst werden. Dies ist dann auch nicht mehr sinnvoll.

> In diesem Feld wird automatisch die Decklänge bzw. Deckbreite der verwendeten Ziegel angegeben. Der Wert kann aber auch geändert werden.

**Anzahl Ziegelreihen:** In diesem Feld wird die Anzahl der Ziegelreihen angegeben. Direkt nach einer Verformung der Linie ist dies meistens ein krummer Wert und daher ist das Feld als Hinweis rot unterlegt. Mit den Plus- und Minusschaltern am rechten Ende des Feldes kann der Wert vergrößert oder verkleinert werden. Dabei wird immer auf eine ganze Zahl angepasst und die rote Markierung verschwindet.

**Verschiebung in der Dachfläche:** Dieser Wert zeigt den Abstand des neuen Punktes zur alten Linie, gemessen in der Neigung der Fläche.

**Verschiebung im Grund Y:** Hier wird die Verschiebung im Grund von der alten Position der Linie zu dem verschobenen Punkt des Kreisbogens angezeigt.

**Verschiebung in der Höhe:** Dieser Wert gibt die Höhendifferenz zwischen der alten Linie und dem verschobenen Punkt des Kreisbogens an.

**Höhenlage des untersten Punktes:** In diesem Feld wird die absolute Höhe des verschobenen Punktes angezeigt, gemessen von global 0. Wenn man den Kreisbogen nach innen verschiebt, ist dies eigentlich der oberste Punkt des Kreisbogens. Da dieser Fall aber höchst selten vorkommen dürfte wurde der Text so gewählt.

**Anzahl Segmente des Kreisbogens:** Der Kreisbogen wird nicht wirklich rund erzeugt, sondern segmentiert. Dies ist notwendig, da auch die Dachlagenplatten als Volumen entsprechend angepasst werden müssen. Aus diesem Grund kann man hier die Anzahl der Segmente eingeben. Der Wert sollte nicht zu groß gewählt werden, da sonst die Datenmenge unnötig vergrößert wird. Aus Sicherheitsgründen wird die Anzahl vom Programm gegebenenfalls korrigiert, sodass eine minimale Linienlänge von 0.05m entsteht.
