# Déformation de toit | Arcs

|                                                                                                    UI26 Fond sombre                                                                                                    |                                                                                                     UI26 Fond clair                                                                                                    |                                                                                                  Standard Fond sombre                                                                                                  |                                                                                                   Standard Fond clair                                                                                                  |
| :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: |
| ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2F2tDqzRUIHTtjCfDv5K6i%2Faxdgkrei.png?alt=media\&token=5a84d464-0f02-4f18-9651-71c4d98f39b0) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FBzmMcVI7snI78cVf5l9k%2Faxdgkrei.png?alt=media\&token=3d1a3fba-343c-4c57-89e2-aec76df340ca) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FCUJjwMYZEsEFJIy2OxQr%2Faxdgkrei.png?alt=media\&token=8b078579-cf66-42c9-b76c-d3192b396ede) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FwnTXxKkdzKJEsRu80dx7%2Faxdgkrei.png?alt=media\&token=8be1b00a-daa3-400d-87cc-c66262449a94) |

<table><thead><tr><th width="125">Rac. clavier</th><th>Environnement</th><th>Menus déroulants</th><th data-hidden></th></tr></thead><tbody><tr><td>3.4.<mark style="color:blue;">6</mark></td><td>DI-TOIT</td><td>Traitement de toit • Modifier ligne • <mark style="color:blue;">Arcs</mark></td><td></td></tr></tbody></table>

La fonction "*Arcs*" permet de découper une partie d'une ligne du contour de versant sous forme d'arc de cercle à partir de la surface du toit. Le centre de la partie de ligne est alors déplacé perpendiculairement à celle-ci.

L'arc peut être déplacé aussi bien vers l'extérieur que vers l'intérieur.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/n6aDHUWRmFrYrQJf63Zz/KreisbogenSchieben1.jpg" alt=""><figcaption></figcaption></figure>

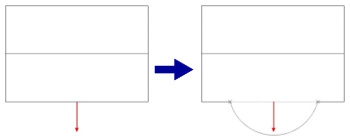

Un segment de la ligne d'égout est étiré. Il en résulte un contour circulaire délimité par les deux points sélectionnés. Plus l'arc est étiré, plus le rayon diminue, jusqu’à ce que celui-ci corresponde exactement à la moitié de la distance entre les deux points sélectionnés. La croix centrale se trouve alors exactement sur la ligne modifiée du polygone de centrage. Si l'on prolonge l'arc, le rayon augmente à nouveau.

Pour cette fonction, on sélectionne d'abord la ligne dont on souhaite déplacer une partie. On choisit ensuite deux points qui définissent la zone à déplacer. Pour cela, on peut utiliser toutes les fonctions d'accrochage et de saisie connues. Les points ne doivent pas nécessairement se trouver sur la ligne, mais peuvent être sélectionnés n’importe où. Le point sélectionné est alors reporté sur la ligne choisie. Pour le deuxième point, on peut également utiliser la touche fléchée si la ligne est visible à l’écran exactement à l’horizontale ou à la verticale. Il suffit alors d’entrer une distance à partir du premier point.

Si l’on souhaite en réalité déformer toute la ligne de manière circulaire, il faut sélectionner les points de départ et d’arrivée de la ligne.

Ensuite, on peut déplacer graphiquement le centre de la ligne sélectionnée et le placer à l’endroit souhaité. Toutes les fonctions d’accrochage et de saisie sont disponibles à cet effet. Lors du déplacement, le point ne peut être déplacé que perpendiculairement à la ligne sélectionnée.

Une fois le point placé, une boîte de dialogue s'ouvre, dans laquelle vous pouvez encore corriger la position du point. À chaque modification d'un chiffre, les autres chiffres s'adaptent automatiquement si nécessaire.

* **Distance entre latte / Recouvrement tuile normal :** Une fois les tuiles saisies sur le toit, il est possible d'adapter la position de la ligne en fonction de la longueur ou de la largeur de recouvrement des tuiles. Selon la ligne que l’on a déplacée (par exemple, la ligne d'égout ou la rive), le texte change alors. Si la ligne n’est pas parallèle à la pente du versant du toit (rive) ni perpendiculaire à celle-ci (égout), il n’est alors pas possible de l’adapter aux tuiles. Cela n’a alors plus de sens.

> La longueur ou la largeur de recouvrement des tuiles utilisées est indiquée automatiquement ici. Il est toutefois possible de modifier cette valeur.

* **Nombre de rangée :** Ce champ permet d'indiquer le nombre de rangées de tuiles. Juste après avoir déplacé la ligne, cette valeur est généralement irrégulière ; c'est pourquoi le champ est surligné en rouge à titre d'avertissement. Les boutons "+" et "-" situés à l'extrémité droite du champ permettent d'augmenter ou de diminuer la valeur. Celle-ci est alors toujours adaptée à un nombre entier et le surlignage rouge disparaît.
* **Déplacement rampant :** Cette valeur indique la distance entre la nouvelle ligne et l'ancienne, mesurée selon la pente du versant.
* **Déplacement en plan :** Cette valeur indique le déplacement horizontal entre l'ancienne position de la ligne et le point déplacé de l'arc de cercle.
* **Déplacement en hauteur :** Cette valeur indique la différence de hauteur entre l'ancienne ligne et le point déplacé de l'arc de cercle.
* **Position hauteur point le plus bas :** Ce champ affiche la hauteur absolue du point déplacé, mesurée à partir de 0 global. Si l'on déplace l'arc de cercle vers l'intérieur, il s'agit en réalité du point le plus haut de l'arc de cercle. Cependant, comme ce cas de figure est très rare, cette formulation a été choisie.
* **Nombre de segments de l'arc de cercle :** L'arc de cercle n'est pas généré de manière parfaitement circulaire, mais segmenté. Cela est nécessaire, car les couches de toit doivent également être adaptés en conséquence en termes de volume. C'est pourquoi il est possible de saisir ici le nombre de segments. Il est déconseillé de choisir une valeur trop élevée, car cela augmenterait inutilement le volume de données. Pour des raisons de sécurité, le programme corrige si nécessaire ce nombre afin d’obtenir une longueur de ligne minimale de 0,05 m.
