# Dachgestaltung - Ecke runden

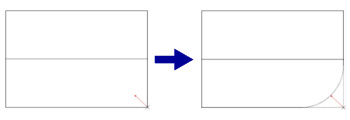

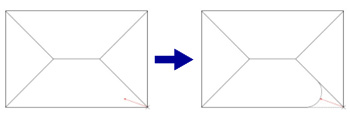

Mit der Funktion 'Ecke runden' kann eine Ecke einer Dachfläche abgerundet werden. Der Kreisbogen wird in der Dialogbox nur über den Radius bestimmt. Dieser Radius wird in der globalen XoY-Ebene gemessen.

Die Ziegel werden in diesem Fall nicht berücksichtigt.

Der Bogen kann nur nach innen verschoben werden.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/XLNsYIk8NdfgsRPwrswp/EckeRunden1.jpg" alt=""><figcaption></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/2FGY8DXRbWYWuK84uYqb/EckeRunden2.jpg" alt=""><figcaption></figcaption></figure>

Für diese Funktion wählt man zuerst den Punkt, der gerundet werden soll. Dann kann direkt der gewählte Punkt grafisch verschoben und an der gewünschten Stelle platzieren werden. Dabei stehen alle Fang- und Eingabefunktionen zur Verfügung.

Die Eingabe kann dann in der darauffolgenden Dialogbox korrigiert werden:

**Radius des Kreisbogens:** Es wird automatisch der vorhandene Radius angezeigt. Dieser kann jetzt verändert werden.

**Anzahl Segmente des Kreisbogens:** Der Kreisbogen wird nicht wirklich rund erzeugt, sondern segmentiert. Dies ist notwendig, da auch die Dachlagenplatten als Volumen entsprechend angepasst werden müssen. Aus diesem Grund kann man hier die Anzahl der Segmente eingeben. Der Wert sollte nicht zu groß gewählt werden, da sonst die Datenmenge unnötig vergrößert wird. Aus Sicherheitsgründen wird die Anzahl vom Programm gegebenenfalls korrigiert, sodass eine minimale Linienlänge von 0.05m entsteht.
