# Déformation de toit | Arrondir coin

|                                                                                                    UI26 Fond sombre                                                                                                    |                                                                                                     UI26 Fond clair                                                                                                    |                                                                                                  Standard Fond sombre                                                                                                  |                                                                                                   Standard Fond clair                                                                                                  |
| :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: |
| ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FU4nP8wGkLA61PevMPcP1%2Faxdgecru.png?alt=media\&token=8810a525-2f07-4fa0-afbe-17293f38f37d) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FyfoGbO74kSdAC3Wxdj3t%2Faxdgecru.png?alt=media\&token=69619699-3b6c-40d8-b62c-a89a0b6b1322) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2Fi2WTQKvVUfEbRZDD2HGC%2Faxdgecru.png?alt=media\&token=e076b5a2-e614-4327-9054-6a1bbfea27d7) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2Fft4Nzk52NNSyZTjOHXst%2Faxdgecru.png?alt=media\&token=4d24cd0e-ff26-49e1-b660-019c91512c37) |

<table><thead><tr><th width="125">Rac. clavier</th><th>Environnement</th><th>Menus déroulants</th><th data-hidden></th></tr></thead><tbody><tr><td>3.5.<mark style="color:blue;">3</mark></td><td>DI-TOIT</td><td>Traitement de toit • Modifier point • <mark style="color:blue;">Arrondir coin</mark></td><td></td></tr></tbody></table>

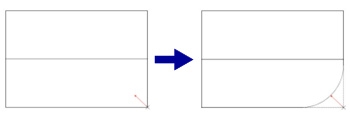

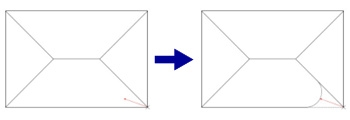

La fonction "*Arrondir coin*" permet d'arrondir un angle d'une surface de toiture. Dans la boîte de dialogue, l'arc de cercle est défini uniquement par son rayon. Ce rayon est mesuré dans le plan global XoY.

Dans ce cas, les tuiles ne sont pas prises en compte.

L'arc ne peut être déplacé que vers l'intérieur.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/XLNsYIk8NdfgsRPwrswp/EckeRunden1.jpg" alt=""><figcaption></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/2FGY8DXRbWYWuK84uYqb/EckeRunden2.jpg" alt=""><figcaption></figcaption></figure>

Pour utiliser cette fonction, il faut d'abord sélectionner le point à arrondir. Il est ensuite possible de déplacer directement ce point graphiquement et de le placer à l'emplacement souhaité. Toutes les fonctions d'accrochage et de saisie sont disponibles à cet effet.

La saisie peut ensuite être corrigée dans la boîte de dialogue suivante :

* **Rayon arc de cercle :** Le rayon actuel s'affiche automatiquement. Il est désormais possible de le modifier.
* **Nombre de segments de l'arc de cercle :** L'arc de cercle n'est pas généré de manière parfaitement circulaire, mais segmenté. Cela est nécessaire, car les panneaux de toiture doivent également être adaptés en conséquence en termes de volume. C'est pourquoi il est possible de saisir ici le nombre de segments. Il est déconseillé de choisir une valeur trop élevée, car cela augmenterait inutilement le volume de données. Pour des raisons de sécurité, le programme corrige si nécessaire ce nombre afin d’obtenir une longueur de ligne minimale de 0,05 m.
