# Dachgestaltung - Dreieck

Mit der Funktion 'Dreieck' kann ein Teil einer Dachhautlinie verändert werden. Wenn man als Anfangs- und Endpunkt des Bereiches den Anfangs- und Endpunkt der Linie wählt, kann natürlich auch die ganze Linie verändert werden. In beiden Fällen wird in der Mitte des gewählten Bereiches ein neuer Punkt erzeugt und aus der Teillinie werden zwei Linien. Der neue Punkt kann verschoben werden und dabei entsteht eine dreieckige Kontur im Ausmittlungspolygon.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/PaKzpnYHNOOq2XdvA3C6/DreieckSchieben1.jpg" alt=""><figcaption></figcaption></figure>

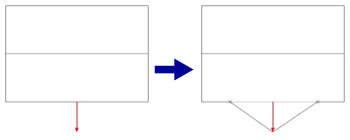

Aus der gewählten Teillinie werden zwei Linien, die beide einen neuen Linientyp bekommen. Der neue Punkt kann dann senkrecht zur Linie verschoben werden. Die Verschiebung in X-Richtung ist hier gleich 0.000.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/2djaUylS7eKJNYlIPvLs/grafik.png" alt=""><figcaption></figcaption></figure>

Die Verschiebung in X-Richtung ist in diesem Beispiel ungleich 0.000. Es wurde eine negative Verschiebung in X-Richtung eingegeben, die genau so groß ist wie die Hälfte der gewählten Teillinie.

Für diese Funktion wählt man zuerst die Linie, die verändert werden soll. Dann wählt man 2 Punkte, die den Bereich bestimmen, der verschoben werden soll. Dazu kann man alle bekannten Fang- und Eingabefunktionen verwenden. Die Punkte müssen auch nicht auf der Linie liegen, sondern können überall gewählt werden. Der gewählte Punkt wird dann jeweils auf die gewählte Linie gelotet. Für den 2. Punkt kann man auch gut die Pfeiltaste verwenden, wenn die Linie genau horizontal oder vertikal am Bildschirm zu sehen ist. Dann kann man einfach einen Abstand vom 1. Punkt aus eingeben.

Wenn man eigentlich die ganze Linie verändern will, wählt man den Anfangs- und den Endpunkt der Linie.

Als nächstes kann man den neuen Punkt grafisch verschieben und an der gewünschten Stelle platzieren. Dabei stehen wieder alle Fang- und Eingabefunktionen zur Verfügung. Beim Verschieben kann der Punkt nur senkrecht zur gewählten Linie verschoben werden. Wenn der Punkt aber auch in X-Richtung verschoben werden soll, kann man später eine Verschiebung eingeben.

Nach der Platzierung des neuen Punktes öffnet sich eine Dialogbox, in der man die Position des Punktes noch einmal korrigieren kann. Bei jeder Änderung einer Zahl passen sich gegebenenfalls die anderen Zahlen automatisch an. Eine Anpassung an Ziegel gibt es hier nicht, da dies nicht sinnvoll erschein. Bei dieser Funktion entstehen immer schräge, sodass Ziegel sowieso geschnitten werden müssen.

**Verschiebung in der Dachfläche:** Dieser Wert zeigt den Abstand des neuen Punktes zur alten Linie, gemessen in der Neigung der Fläche.

**Verschiebung im Grund Y:** Hier wird die Verschiebung im Grund von der Position der alten Linie zur Position des neuen Punktes angezeigt.

**Höhenlage des Punktes:** In diesem Feld wird die absolute Höhe des neuen Punktes angezeigt, gemessen von global 0.

**Verschiebung in der Höhe:** Dieser Wert gibt die Höhendifferenz zwischen der alten Linie und der Position des neuen Punktes an.

**Verschiebung in X-Richtung:** Hier kann der verschobene Punkt in Längsrichtung der alten Linie (parallel) verschoben werden. Bei einem Wert von 0.000 bleibt der Punkt genau so, wie nach dem grafischen Verschieben, es entsteht so ein gleichmäßiges Dreieck. Die roten Pfeile zeigen die positive Schieberichtung. Mit negativen Werten kann man aber auch in die andere Richtung verschieben.
