# Déformation de toit | Triangulation

|                                                                                                    UI26 Fond sombre                                                                                                    |                                                                                                     UI26 Fond clair                                                                                                    |                                                                                                  Standard Fond sombre                                                                                                  |                                                                                                   Standard Fond clair                                                                                                  |
| :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------: |
| ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2Fv5jU0xjlpNk5t0RTjBIA%2Faxdgdrei.png?alt=media\&token=ae18fc74-a806-4da3-b39e-222e4f05839d) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FGj5BK4CY9SJrlZLo3Y1t%2Faxdgdrei.png?alt=media\&token=12ece565-91fd-41db-9a07-9e341e104ab1) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FIn12E9YEjNXz1DCGDAXB%2Faxdgdrei.png?alt=media\&token=3700b978-d9e4-4885-a991-14383e5aa6cf) | ![](https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FkgkO34azaxgocvhfCzc5%2Faxdgdrei.png?alt=media\&token=934d202f-757b-44a4-ad53-b4782044a45c) |

<table><thead><tr><th width="125">Rac. clavier</th><th>Environnement</th><th>Menus déroulants</th><th data-hidden></th></tr></thead><tbody><tr><td>3.4.<mark style="color:blue;">5</mark></td><td>DI-TOIT</td><td>Traitement de toit • Modifier ligne • <mark style="color:blue;">Triangulation</mark></td><td></td></tr></tbody></table>

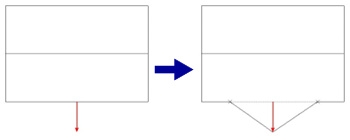

La fonction "*Triangulation*" permet de modifier une partie d'une ligne de contour de versant. Si l'on choisit comme points de départ et d'arrivée de la zone, les points de départ et d'arrivée de la ligne, il est bien sûr possible de modifier la ligne dans son intégralité. Dans les deux cas, un nouveau point est créé au milieu de la zone sélectionnée et la partie de ligne se divise en deux lignes. Le nouveau point peut être déplacé, ce qui crée un contour triangulaire dans le polygone du contour de versant.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/PaKzpnYHNOOq2XdvA3C6/DreieckSchieben1.jpg" alt=""><figcaption></figcaption></figure>

La partie de ligne sélectionnée est divisée en deux lignes, qui se voient toutes deux attribuer un nouveau type de ligne. Le nouveau point peut alors être déplacé perpendiculairement à la ligne. Le déplacement dans la direction X est ici égal à 0,000.

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/2djaUylS7eKJNYlIPvLs/grafik.png" alt=""><figcaption></figcaption></figure>

Dans cet exemple ci-dessus, le décalage dans la direction X est différent de 0,000. Un décalage négatif dans la direction X a été saisi, dont la valeur correspond exactement à la moitié de la partie de ligne sélectionnée.

Pour utiliser cette fonction, il faut d'abord sélectionner la ligne à modifier. Ensuite, il faut choisir deux points qui définissent la zone à déplacer. Pour cela, on peut utiliser toutes les fonctions d'accrochage et de saisie habituelles. Les points ne doivent pas nécessairement se trouver sur la ligne, mais peuvent être sélectionnés n'importe où. Le point sélectionné est alors reporté sur la ligne choisie. Pour le deuxième point, il est également possible d'utiliser la touche fléchée lorsque la ligne est visible à l'écran exactement à l'horizontale ou à la verticale. Il suffit alors d'entrer une distance à partir du premier point.

Si l'on souhaite modifier l'ensemble de la ligne, il suffit de sélectionner son point de départ et son point d'arrivée.

Ensuite, vous pouvez déplacer graphiquement le nouveau point et le placer à l'endroit souhaité. Toutes les fonctions d'accrochage et de saisie sont à nouveau disponibles. Lors du déplacement, le point ne peut être déplacé que perpendiculairement à la ligne sélectionnée. Toutefois, si vous souhaitez également déplacer le point dans la direction X, vous pouvez saisir un déplacement ultérieurement.

Une fois le nouveau point placé, une boîte de dialogue s'ouvre, dans laquelle il est possible de corriger à nouveau la position du point. À chaque modification d'une valeur, les autres valeurs s'adaptent automatiquement si nécessaire. Il n'y a pas ici d'adaptation aux tuiles, car cela ne semble pas pertinent. Cette fonction génère toujours des angles obliques, ce qui implique de toute façon de devoir découper les tuiles.

* **Déplacement rampant :** Cette valeur indique la distance entre la nouvelle ligne et l'ancienne, mesurée selon la pente du versant.
* **Déplacement en plan :** On voit ici le décalage horizontal entre l'ancienne position et la nouvelle position de la ligne.
* **Emplacement en hauteur du point :** Ce champ indique l'altitude absolue du nouveau point, mesurée à partir du zéro global.
* **Déplacement en hauteur :** Cette valeur indique la différence de hauteur entre l'ancienne et la nouvelle position de la ligne.
* **Déplacement en direction x :** Cette fonction permet de déplacer le point dans la direction longitudinale de l’ancienne ligne (parallèlement à celle-ci). Avec une valeur de 0,000, le point reste exactement tel qu’il était après le déplacement graphique, ce qui forme ainsi un triangle isocèle ou équilatéral. Les flèches rouges indiquent le sens positif du déplacement. Cependant, des valeurs négatives permettent également de déplacer le point dans la direction opposée.
