Plan d'arases

Plan d'arases

Rac. clavier	Menus déroulants
1.01.8	Fichier • Plans • Plan d'arases

Le dépôt de "Plans d’arases" permet de représenter les murs au format DXF et au format plan (Dietrich's). Les volumes de mur sont alors coupés avec les barres (par exemple pannes, chevrons, poutres, etc.) qui traversent les murs.

À l’appel de la fonction "Plans d’arases", l’assistant de marquage peut s’ouvrir automatiquement. Cette fonction permet de définir l’emplacement des pièces en contact par une ou deux lignes. Le marquage est considéré comme un usinage et peut impacter le tri.

Une fois le marquage créé ou ignoré, la fenêtre de tri peut s’ouvrir si des modifications ont été apportées à des composants ou si de nouveaux composants ont été créés. Il est recommandé de cliquer sur le bouton Ajouter au tri existant.

La fenêtre de paramétrage du dépôt de plan d’arases s’ouvre alors.

Plan d’arases ● Pour plus d’informations sur chaque zone numérotée, suivez les indications ci-dessous

Partie de la fenêtre	Utilisation
Paramètres enregistrés	Comme dans beaucoup de boîte de dialogue, cette section regroupe de gauche vers la droite, la liste de choix des paramètres enregistrés, la possibilité de sauvegarder de nouveaux paramètres, la gestion des paramètres et la possibilité de réduire la boîte de dialogue. Voir aussi la section "Paramètres enregistrés".
Paramètres	Cette zone propose tous les paramètres correspondant à la section actuelle. Pour changer de section, on utilise les boutons situés en-dessous. On retrouve deux sections : Traçage – Descriptif et Cotations.
Boutons	Deux boutons permettent d’accéder aux paramètres de dépôt de plan : Barre / Description permet de gérer tout ce qui concerne les composants et leur description sur le plan. Cotations permet de gérer les chaînes de cotations qui doivent apparaître sur le plan.
Paramètres généraux	Dans cette zone, on détermine différents paramètres généraux tels que le nom du plan, le format de papier, l’échelle, etc.
OK	En cliquant sur OK, les dépôts sont créés suivant les paramètres définis dans la fenêtre.
Annuler	Par cette action, aucun dépôt n’est créé.

Les règles suivantes s'appliquent pour la création des réservations :

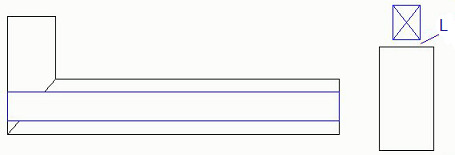

• Les barres du groupe de type 300 qui sont parallèles au mur et situées dans le volume du mur sont élargies pour le découpage de manière à découper le mur sur toute l'épaisseur du mur jusqu'au bord inférieur de la barre. De plus, le jeu (L) sous la barre est pris en compte. La partie du mur sous la barre est conservée.

• Les barres qui traversent le mur avec un angle de base différent de 90° créent également des ouvertures obliques

• Les barres qui traversent le mur avec un angle d'inclinaison différent de 0° créent cependant des ouvertures avec une surface inférieure horizontale. La barre est tournée pour l'intersection de manière à ce que son bord inférieur soit parallèle à XoY global. Pour cela, on prend le point le plus bas de la barre à l'intérieur du mur.

• Les barres inclinées créent une intersection avec des arêtes verticales et horizontales. La taille de l'intersection est déterminée par la "boîte" autour de la barre plus le jeu. Le jeu est mesuré perpendiculairement aux arêtes verticales et horizontales et non perpendiculairement aux arêtes inclinées de la barre.

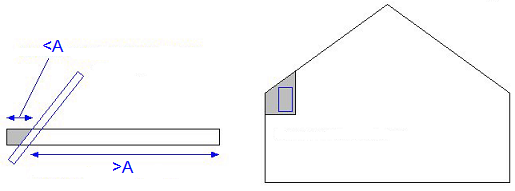

• Pour les barres qui traversent le mur et ne sont pas parallèles à celui-ci, la distance par rapport aux arêtes verticales du mur est vérifiée. Pour cela, on mesure la distance entre ces arêtes verticales du mur et l'arête de la barre la plus proche de l'arête du mur correspondante. Si les barres ont un angle de base différent de 90° par rapport au mur, la distance la plus grande par rapport au bord du mur (bord avant ou arrière du mur) est mesurée. Si la distance mesurée est inférieure à la valeur "Largeur minimale du gros-oeuvre" (A), cette partie du mur est complètement supprimée.

De plus, la distance entre le bord supérieur de la barre et le bord supérieur du mur est vérifiée. Pour cela, on prend le point le plus haut de la barre et le point le plus haut du mur dans la zone de pénétration. Si la distance dans la direction Z (H) entre les deux points est supérieure à la valeur définie dans le champ "Réservation fermée si distance arase > à", le mur n'est plus coupé vers le haut. La valeur "Réservation - Jeu sur poutres" est alors également utilisée.
