# Description - Murs, fenêtres et portes

Pour la description des murs, des fenêtres et des portes, vous pouvez effectuer de nombreux réglages et modifier la position et l'apparence de la description.

Comme dans toutes les boîtes de dialogue, vous pouvez enregistrer le réglage sous le nom de votre choix (icône *Disquette*) et gérer les réglages (icône *Gestion des paramètres* située à droite de la disquette).

**Style de texte** : Vous pouvez sélectionner ici le style de texte à utiliser pour créer la description. Dans ce cas, le style pour les descriptions, défini dans les paramètres de la zone de plan du modèle de plan n'est pas utilisé. Vous pouvez ainsi attribuer un style de texte personnalisé à la description.

**Description légende** : La description est saisie dans ce champ. Elle peut comporter autant de lignes que vous le souhaitez. Tout ce qui est saisi sans retour à la ligne (retour ou Entrée) est également écrit sur le plan dans une seule ligne. La description peut toutefois comporter plusieurs lignes à l'aide d'un retour à la ligne.

> Dans ce champ, vous pouvez saisir n'importe quelle combinaison de texte et de variables. Si vous souhaitez insérer une variable, placez le curseur (trait vertical) à l'endroit du champ de saisie où vous souhaitez insérer la variable. Sélectionnez ensuite le large bouton situé juste en dessous du champ de saisie. Dans la boîte de dialogue suivante, ouvrez l'arborescence et sélectionnez la variable souhaitée. Double-cliquez sur la variable ou cliquez simplement sur "Importer" pour que la variable soit reprise dans le champ de saisie pour la description.
>
> Les variables qui indiquent une valeur numérique (par exemple, la hauteur d'une fenêtre, la longueur d'un mur, etc.) peuvent être formatées. Vous pouvez définir l'unité souhaitée et le nombre de décimales. Pour ce faire, ajoutez des crochets **`[]`** après le nom de la variable (avant le signe **`#`**). Entre ces crochets, écrivez l'unité, suivie d'une virgule, puis du nombre de décimales. Vous pouvez également renseigner ces deux valeurs dans les champs de saisie *Unité* et *nombre derrière la virgule,* avant d'insérer la variable.
>
> Unités disponibles :&#x20;

* Mètre : m
* Centimètre : cm
* Millimètre : mm
* Pouces (inch) : in
* Pied-pouce : ft

Exemple : on insère le texte suivant dans le champ de saisie pour une description de mur à l'aide de la saisie de texte et de variables :

Entrée de la description :

**`#N°Mur# - #NomMur#`**

\
**`#Concept#`**

\
**`Valeur U: #VU[,3]#`**

Résultat sur le plan :

101 - Mur mitoyen

Mur cloison ossature bois\_V

Valeur U : 0.221841

> Depuis la version 20.02, cinq nouvelles variables permettent d'insérer des descriptions supplémentaires provenant des fenêtres ou des portes. Ces variables sont **`DescSup1`** à **`DescSup5`**. Elles reprennent leurs valeurs exclusivement à partir des variables **`V_OAZusBezei1`** à **`V_OAZusBezei5`** des ECP fenêtres et portes.

**Position de la description** : La description peut être placée au choix sur le parement extérieur, intérieur ou au milieu du mur.

**Orientation de la description** : La description peut être créée au choix, parallèlement ou perpendiculairement au mur.

**Créer description comme** : Les descriptions peuvent être créées sous forme de texte normal ou de texte avec flèche au sens du programme de plans. Si la description est créée en tant que texte avec flèche, une ligne de référence apparaît automatiquement dès que le texte descriptif est déplacé.

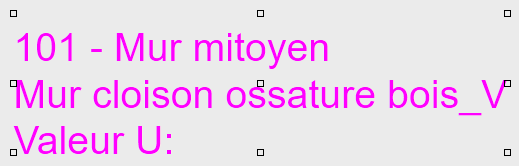

**Point de position pour la translation** : Si cette case est cochée, un point est demandé pour effectuer le déplacement de la description. Le système génère automatiquement 9 points par rapport à la zone de la description. Le point choisi peut ensuite être placé à l'emplacement de son choix.&#x20;

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FstQJfk67dKVPpZnxZPz4%2F1.01.4-Points%20lors%20de%20la%20translation%20du%20texte.png?alt=media&#x26;token=155588dd-e826-4b92-bcd7-3f4fd0bb4b94" alt=""><figcaption><p>Points créés par le système lors de la translation</p></figcaption></figure>
