# Plan de fiche de taille | Traçage

## **Paramètres situés à gauche**

* **Tracer l’élévation horizontalement :** Normalement, la vue latérale des composants inclinés est également représentée de manière inclinée sur le plan. Cette case permet également d'afficher les composants inclinés à l'horizontale sur le plan. Cela a toutefois également un impact sur la vue de dessus, car celle-ci représente toujours une projection en plan de la vue en élévation. La vue de-dessus ne correspond alors plus à une vue en plan.

> En cochant cette case, les champs "Tracer les 4 vues latérales" et "Tracer les 2 vues, gauche et droite" sont activées ; il est alors possible d’activer ou pas ces options.

* **Affichage vue par bout (Côté A)** : Cette case permet d'afficher sur le plan la vue par bout visible depuis la gauche de la barre. L'affichage de cette vue à gauche ou à droite de la vue latérale dépend de la méthode de projection sélectionnée.
* **Tracer les 4 vues latérales :** Par défaut, les deux faces longitudinales de la barre sont représentées sur le plan. Cette case permet d'afficher également les deux autres faces longitudinales. Les cotations restent toutefois sur les deux faces longitudinales par défaut.
* **Tracer les 2 vues, gauche et droite :** Cette case permet d'afficher non seulement la vue par bout visible depuis la gauche, mais aussi la vue par bout visible depuis la droite.
* **Afficher les barres avec leur couleur d’origine :** Si cette case est cochée, la couleur associée à la barre (couleur définie dans info-volume) est utilisée pour définir la couleur de la barre. Dans le cas contraire, les lignes de la barre sont noires.
* **Tracer aussi poteaux sous pannes :** Lorsque cette option est activée, les poteaux et les liens situés sous la panne pour laquelle un plan est créé sont également représentés et cotés sur le plan, en complément de la représentation de la panne. Ces poteaux et liens sous panne doivent avoir été créés à l’aide des fonctions "*Poteaux*" et "*Liens*" dans l’environnement [DI-TOIT](https://docs.dietrichs.com/dietrichs-intelligent-documentation/francais/programmes-de-construction/modellbereiche/dach).
* **Tracer points et lignes de volumes :** Un volume peut recevoir des points et des lignes depuis l'environnement DI-CAM. Ces objets ont la même couleur que le volume et appartiennent à ce volume. Si cette option est activée, ces points et lignes de corps sont également déposées pour le plan.
* **Orienter longueur élément par symbole :** Ce bouton permet d'activer un symbole qui indique l'axe longitudinal (axe X) du volume sur le plan. Ce symbole n'est généralement nécessaire que pour les panneaux. Cependant, comme des panneaux pouvait également être déposés via cette fonction de dépôt de plans, l'activation de ce symbole était très utile. Désormais, un dépôt de plan spécifique a été créé pour les panneaux (plan de panneau) mais l’affichage de ce repérage est resté ; il peut donc être utilisé pour les barres.
* **Tracer cercles pour les perçages traversants et d’équerres :** Si cette case est cochée, les perçages traversants et d’équerres aux faces de la pièce sont représentés par un cercle sur le plan. Dans le cas contraire, le cercle du perçage est représenté par plusieurs lignes (par exemple, un hexagone).
* **Raccourci auto. des barres pour optimisation du dessin :** Certaines barres peuvent être très longues et contenir une petite quantité d’usinages très espacés voir même, aucun usinage. Il en résulte des plans sur lesquels de grandes zones sont inutilisées. Pour ces cas-là, il est désormais possible de masquer une partie de la barre.
  * Les chaînes de cotations continuent d’indiquer la valeur réelle. Les cotations qui ne peuvent être vérifiées par une mesure graphique dû fait de ce raccourcissement sont identifiées par un soulignement.
  * Si un point de cotation est ajouté à une chaîne de cotation possédant des valeurs soulignées, le logiciel reconnaît la situation et indique la mesure réelle du point choisi.
* **Épure du bâtiment pour les composants de charpente :** Cette case permet d’ajouter une épure de repérage sur les fiches de taille des pièces de charpente. Les dimensions de l’épure de repérage peuvent être définies dans le champ "Taille de l’épure du bâtiment", situé à droite de cette même fenêtre. L’épure de repérage montre la vue de dessus du toit et de tous les composants dont le numéro courant correspond à la barre sur le dessin. Selon le composant, il peut s'agir d'un seul composant ou de plusieurs composants.

## Paramètres situés à droite

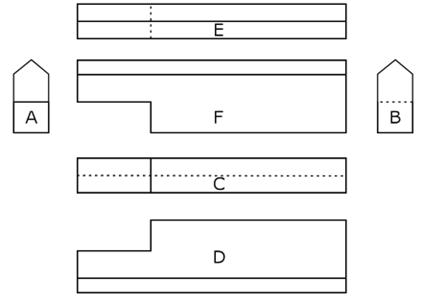

* **Méthode de projection :** Selon la norme DIN 6 T1, il existe deux méthodes de projection différentes pour représenter des composants sur un dessin technique. Ces méthodes de projection peuvent être sélectionnées ici. Les dessins suivants sont fournis à titre d'illustration :

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/QuFA0QQzeTDuFDGYd83T/grafik.png" alt=""><figcaption><p>Projection européenne</p></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/iFeHNYNu99H24R8fOBsd/blobs/XDpShJ4kMuCOFkkbLgYI/grafik.png" alt=""><figcaption><p>Projection américaine</p></figcaption></figure>

* **Distance entre vues sur plan :** Cette valeur permet de modifier la distance entre les différentes vues de la barre.
* **Facteur d’échelle :** Le facteur de cotation permet d'influencer les distances entre les chaînes de cotations. La valeur saisie n'est qu'un facteur par lequel les distances standard sont multipliées. En règle générale, même avec un facteur de 1 (sans effet), aucune chaîne de cotations n'est écrasée. Pour des raisons esthétiques, certains utilisateurs souhaitent toutefois des distances plus importantes. Dans ce cas, il suffit d'augmenter légèrement le facteur (par exemple à 1,5).
* **Longueur libre mini pour le raccourci des barres :** La valeur définie ici n’est utilisée que dans le cas où le "*raccourci auto. des barres pour optimisation du dessin*" a été activé. Ici, la longueur minimale de zone sans usinage peut être spécifiée. Dans le cas où telle zone est trouvée, une séparation est réalisée automatiquement d’une valeur définie en %. La barre apparaît alors tronquée sur le plan.
* **Valeur en % du raccourci :** La valeur définie ici n’est utilisée que dans le cas où le "*raccourci auto. des barres pour optimisation du dessin*" a été activé. La valeur de raccourci est définie ici en pourcentage. Ainsi, une longueur de 1 m sans usinages ne mesure plus que 0.25 m si l’on renseigne 75% dans ce champ.
* **Taille de l’épure du bâtiment :** La valeur définie ici n’est utilisée que dans le cas où l’"*Épure du bâtiment pour les composants de charpente*" a été activée. On règle ici les dimensions de cette épure. La taille est mesurée sur papier de sorte qu’elle a la même taille sur tous les plans.
* **Afficher les arêtes :** Les arêtes des composants décrivent les formes très clairement. La représentation détaillée des composants profilés, des courbes et des perçages n’est pas toujours la bonne méthode si l’on souhaite mesurer ou identifier clairement les arêtes importantes. Dans ce champ, on vient spécifier les arêtes qui seront visibles sur le plan.

> *Par exemple, il n’est pas nécessaire d’afficher les rainures et languettes des lames de bardage sur le plan ; la largeur utile de ces lames suffit.*
