> For the complete documentation index, see [llms.txt](https://docs.dietrichs.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://docs.dietrichs.com/dietrichs-intelligent-documentation/francais/plaene/einzelplattenplan/einzelplattenplan-darstellung.md). # Plan de panneau | Traçage ## Paramètres situés à gauche * ***Vue gauche | droite | de dessus | de dessous*** : Une vue principale est créée pour chaque panneau. Jusqu'à quatre vues de bord peuvent être affichées autour de cette vue principale. La désignation de la case à cocher détermine la position de l'affichage des bords. La "*méthode de projection*" permet de déterminer la vue qui sera affichée. Ainsi, l'option "Vue gauche" peut afficher une vue depuis la gauche ou depuis la droite du panneau, mais elle sera placée à gauche de la vue principale. * ***Afficher les panneaux avec leur couleur d’origine*** : Si cette case est cochée, la couleur associée au panneau (couleur définie dans info-volume) est utilisée pour définir la couleur du panneau. Dans le cas contraire, les lignes du panneau sont noires. * ***Orienter longueur élément par symbole*** : Ce bouton permet d'activer un symbole qui indique l'axe longitudinal (axe X) du panneau sur le plan. L'axe longitudinal du panneau correspond à la direction longitudinale du parement supérieur du panneau. * ***Repérer coté apparent par symbole*** : Lorsque cette option est activée, le parement visible du panneau (celle de la vue principale) est indiqué par un triangle dans les représentations des bords. * ***Tracer cercles pour les perçages traversants et d’équerres** :* Les plans de panneaux sont parfois utilisés pour fournir des carnets de ferrures que l’on envoie au format DXF. Les machines-outils peuvent détecter les perçages si ces derniers sont représentés par des cercles. Pour qu’un perçage soit représenté par un cercle, il doit satisfaire les conditions suivantes : * Le perçage doit être perpendiculaire à la vue. * Le perçage doit être traversant, il ne doit donc pas être limité en profondeur. ## Paramètres situés à droite * **Orientation de la vue principale** : La vue principale du panneau peut être alignée sur le papier de différentes manières : * *Longueur horizontalement* : Le parement supérieur du panneau (= axe X du panneau) est aligné parallèlement à l'axe X du plan (= bord inférieur du plan). * *Longueur verticalement* : Le parement supérieur du panneau (= axe X du panneau) est aligné parallèlement à l'axe Y du plan (= bord gauche du plan). * *Bord le plus long horizontalement* : Le bord le plus long du panneau est aligné parallèlement à l'axe X du plan. Cela permet d'utiliser au mieux le papier, qui est généralement au format paysage. * ***Vue principale du panneau*** : La vue principale du panneau peut représenter au choix le parement avant ou arrière du panneau. Cela a également un effet sur la représentation des bords du panneau, qui se réfèrent toujours à la vue principale actuelle. * ***Méthode de projection*** : Selon la norme DIN 6 T1, il existe deux méthodes de projection différentes pour représenter des composants sur un dessin technique. Ces méthodes de projection peuvent être sélectionnées ici. À titre d'illustration, voici des dessins basés sur des barres, mais cela s'applique de manière analogue aux panneaux :

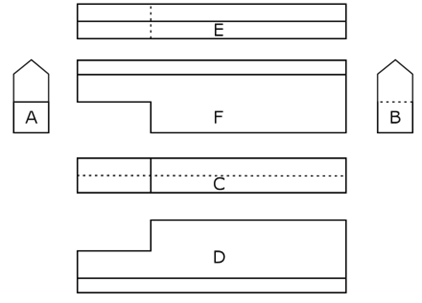

Projection européenne

Projection américaine

* ***Distance entre vues sur plan*** : Cette valeur permet de modifier l'espacement entre les différentes vues des panneaux. * ***Position épure de repérage*** : Afin de savoir quel panneau est représentée sur le plan, vous pouvez activer un aperçu de la vue en plan du modèle 3D. Le panneau représenté sur le plan y est alors indiqué en couleur. Cette vue en plan peut être placée au choix, à côté du panneau, à côté de la vue de droite ou en-dessous de la vue de droite. * ***Taille épure de repérage*** : Vous pouvez régler ici la taille de ce plan d'ensemble. La taille est indiquée en dimensions absolues. Exemple : 1 m correspond à un plan qui mesure en réalité 1 m de long ou de large. Il est alors représenté à la même échelle sur le plan que le panneau. * ***Couleur des cotations d'usinage*** : Ce paramètre permet de déterminer la couleur des chaînes de cotes pour les traitements : * *Selon traitement* : Les chaînes de cotes reçoivent une couleur spécifique, qui est définie en fonction des traitements et ne peut pas être modifiée. * *Selon parement du panneau* : Les chaînes de cotes reçoivent des couleurs spécifiques en fonction du parement du panneau où l'usinage est effectué. Les usinages qui ont la face de référence "F" sont générés en vert et les usinages avec la face de référence "D" sont générés en rouge. Tous les autres usinages et perçages qui traversent complètement le panneau sont représentés en noir. * ***Facteur d’échelle***** :** Le facteur d'échelle permet d'influencer les distances entre les chaînes de cotes. La valeur saisie n'est qu'un facteur par lequel les distances standard sont multipliées. En règle générale, même avec un facteur de 1 (sans effet), aucune chaîne de cotes ne se chevauche. Pour des raisons esthétiques, certains utilisateurs souhaitent toutefois des distances plus importantes. Dans ce cas, il suffit d'augmenter légèrement le facteur (par exemple à 1,5). * ***Afficher les arêtes*** **(0/1/2/3/4, vide=tous)** : Certains composants comportent de nombreuses arêtes. C'est le cas par exemple des pièces profilées telles que les lames de bardage, les profils madriers ou encore certaines poutres métalliques. Dans ce champ, il est possible de déterminer quelles arêtes doivent être représentées sur le plan. > *Exemple : En affichant uniquement les arêtes 0, les panneaux avec rainures-languettes sont représentés de manière très simple, permettant de voir la largeur utile de la pièce. Les rainures et languettes ne sont pas affichées.* --- # Agent Instructions This documentation is published with GitBook. GitBook is the documentation platform designed so that both humans and AI agents can read, navigate, and reason over technical content effectively. Learn more at gitbook.com. ## Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter, and the optional `goal` query parameter: ``` GET https://docs.dietrichs.com/dietrichs-intelligent-documentation/francais/plaene/einzelplattenplan/einzelplattenplan-darstellung.md?ask=&goal= ``` `ask` is the immediate question: it should be specific, self-contained, and written in natural language. `goal` is optional and describes the broader end goal you are ultimately trying to accomplish on behalf of the user. GitBook uses it to tailor the answer towards what is most useful for that goal. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
