# Symbole de soudure

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FRGFtlzu4IfXFwazdEdnS%2Fcxtebess.png?alt=media&#x26;token=51475bc1-9737-434b-a7f2-fe8a221a5fc4" alt=""><figcaption><p>Symbole de soudure</p></figcaption></figure>

<table><thead><tr><th width="125">Rac. clavier</th><th>Environnement</th><th>Menus déroulants</th><th data-hidden></th></tr></thead><tbody><tr><td>06.8.<mark style="color:blue;">3</mark></td><td>Bâtiment ou DI-PROFIL</td><td>Textes • Textes avec flèche • <mark style="color:blue;">Symbole de soudure</mark></td><td></td></tr><tr><td>6.8.<mark style="color:blue;">3</mark></td><td>DI-PLAN</td><td>Textes • Textes avec flèche • <mark style="color:blue;">Symbole de soudure</mark></td><td></td></tr></tbody></table>

Les structures en acier sont largement utilisées dans la construction en bois. Par exemple, pour supprimer les lourdes charges pour les longues portées ou dans les constructions nécessitant le raccordement de nombreuses pièces au même endroit. Les liaisons les plus courantes dans les structures en acier sont les soudures ; la représentation des soudures est effectuée sur les plans avec des symboles de soudure, par ex. selon la norme DIN EN ISO 2553. Les symboles de soudure sont complexes.&#x20;

Les fonctions de saisie pour les "*symboles de soudure*" contenus dans le module "Raccords de constructions en acier pour la construction en bois" permettent de créer et insérer ces informations facilement.

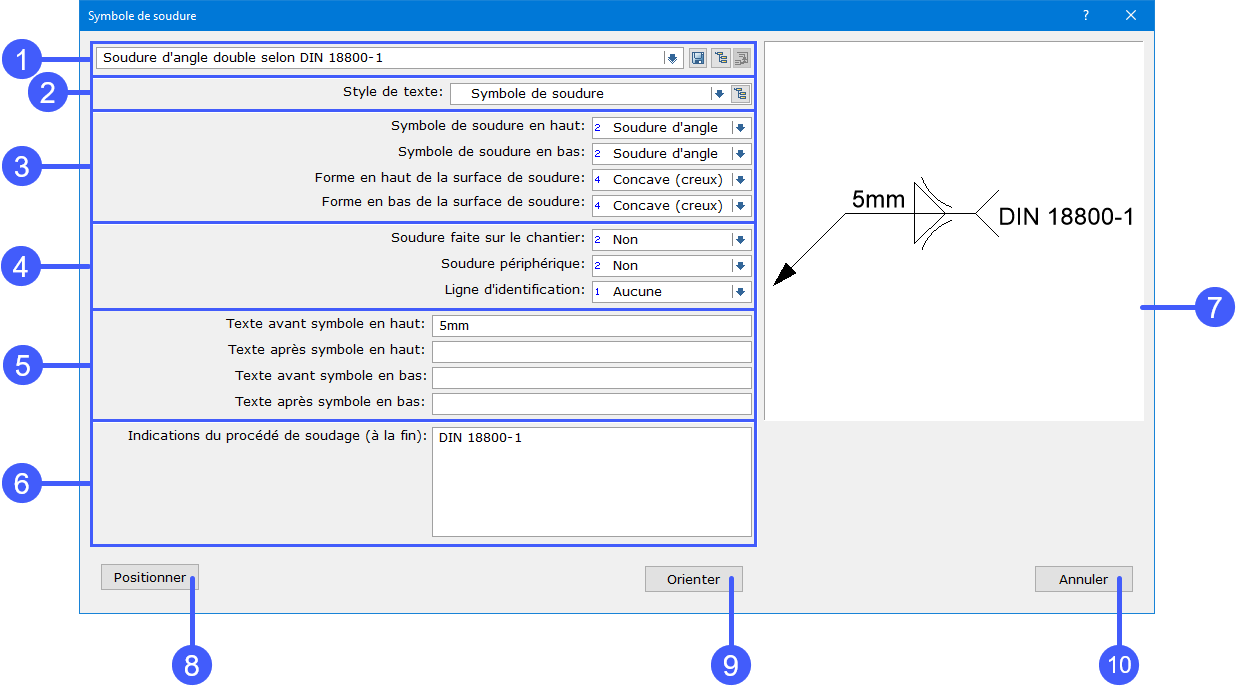

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2Fc3Ee55T5ecRnye0bmWl7%2FSymbole%20de%20soudure.png?alt=media&#x26;token=3283c5ba-9505-43a6-bf9d-547ef84c4c9b" alt=""><figcaption><p><strong>Symbole de soudure</strong> ● Pour plus d’informations sur chaque zone numérotée, suivez les indications ci-dessous.</p></figcaption></figure>

{% tabs %}
{% tab title="1" %}
**Paramétrages**

Les réglages de symbole de soudure peuvent être enregistrés et administrés. Un appel rapide sur les favoris, le transfert à d'autres positions de construction ou l'échange de données avec d'autres utilisateurs est ainsi possible comme pour les autres fonctions. + d’infos : [paramètres enregistrés](https://docs.dietrichs.com/dietrichs-intelligent-documentation/francais/programmes-de-construction/modellbereiche/allgemeines/einstellungen-speichern)
{% endtab %}

{% tab title="2" %}
**Style de texte**

Il définit non seulement la police et la taille, mais également la forme de la ligne de référence et de la flèche. + d’infos : [styles de texte](https://docs.dietrichs.com/dietrichs-intelligent-documentation/francais/geometrie-daide-2d/texte-beschriftungen/textstile)
{% endtab %}

{% tab title="3" %}
**Symboles et formes**

Les symboles de soudure (Soudure d’angle, Soudure en V, etc…) et les formes de la surface de soudure (convexe, concave, etc…) sont représentés de manière symbolique.
{% endtab %}

{% tab title="4" %}
**Soudures et ligne d’identification**

* **Soudure** : Des symboles supplémentaires pour les soudures réalisées sur chantier et les soudures périphériques sont disponibles en option.
* **Ligne d’identification** : Toutes les indications peuvent être définies pour des joints à un ou deux côtés. En conséquence, une ligne de référence supplémentaire en pointillés est générée.
  {% endtab %}

{% tab title="5" %}
**Textes**

Des informations textuelles telles que les dimensions sont possibles avant et après les symboles de soudure.
{% endtab %}

{% tab title="6" %}
**Bloc de texte**

Un bloc de texte multiligne supplémentaire peut être sorti derrière une fourchette correspondante.
{% endtab %}

{% tab title="7" %}
**Image d’aide**

Un aperçu dynamique permet de contrôler les paramètres renseignés et le résultat final du symbole de soudure.
{% endtab %}

{% tab title="8" %}
**Positionner**

En utilisant "Positionner", le point de référence pour le symbole de soudure est sélectionné. La ligne de référence est créée entre le point de référence et le texte du symbole de soudure. En déplaçant le symbole de soudure pour son positionnement, la ligne de référence s’adapte à la situation de manière dynamique. L’aperçu avant positionnement est donc possible.
{% endtab %}

{% tab title="9" %}
**Orienter**

En utilisant "Orienter", deux points sont sélectionnés pour définir l'orientation. Ensuite, le point de référence pour le symbole de soudure est sélectionné. La ligne de référence est créée entre le point de référence et le texte du symbole de soudure. En déplaçant le symbole de soudure pour son positionnement, la ligne de référence s’adapte à la situation de manière dynamique. L’aperçu avant positionnement est donc possible.
{% endtab %}

{% tab title="10" %}
**Annuler**

Ferme la fenêtre sans prendre en compte les paramètres renseignés dans cette fenêtre.
{% endtab %}
{% endtabs %}

Les points de référence et de positionnement du texte peuvent être définis avec toutes les fonctions de saisie et d'accrochage habituelles.

La fonction de saisie des symboles de soudure est disponible dans le logiciel de plans et dans les différents modules de conception et construction avec les fonctions de dessin. Ainsi, par exemple, les symboles de soudure sont générés directement dans la construction du plancher ou dans le module de structures. Ceux-ci sont ensuite transférés sur les plans lors du dépôt.
