# Styles de cotation | Rayon

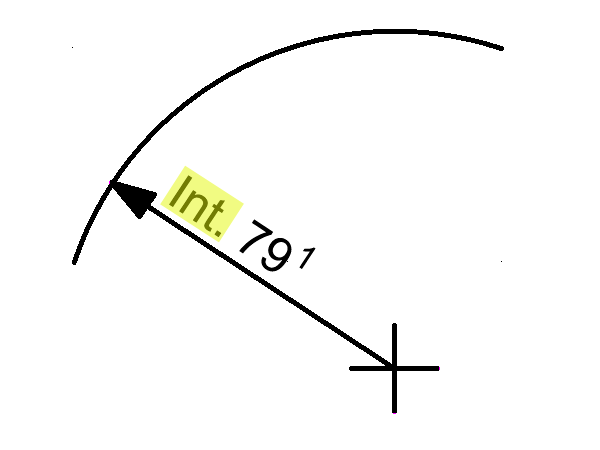

* **Texte devant la mesure (Préfixe)** : Permet d’insérer un texte supplémentaire avant chaque texte de cotation. Il est également possible d’insérer ce préfixe pour une seule cotation de rayon en utilisant la fonction "Modifier".

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2F2bOPUfh4vxhmDxib0x8H%2FPr%C3%A9fixe%20rayon.png?alt=media&#x26;token=1995a291-2228-41c3-8795-5220473f07f2" alt="" width="300"><figcaption></figcaption></figure>

* **Texte derrière la mesure (Suffixe)** : Permet d’insérer un texte supplémentaire après chaque texte de cotation. Par exemple, il est possible d’inscrire l’unité après chaque texte de cotation. Il est également possible d’insérer ce suffixe pour une seule cotation de rayon en utilisant la fonction "Modifier". Attention : dans le cas des dimensions architecturales, l'unité change, mais le suffixe reste le même.

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FPhbAwlS5pN5mBMNLzFmR%2FSuffixe%20rayon.png?alt=media&#x26;token=35920ea4-0c4d-49f9-ad55-1d37e4cf2f56" alt="" width="250"><figcaption></figcaption></figure>

* **Nombre de décimales** : Permet de définir le nombre de décimales pour les cotes de rayon.
* **Taille de la croix du centre** :&#x20;

Si une valeur supérieure à 0,000 est saisie ici, le programme génère la flèche de dimension suffisamment longue pour se terminer au centre du cercle ou de l'arc de cercle pour lequel un rayon est défini. Dans le même temps, une croix de la longueur spécifiée est tracée au centre du cercle ou de l'arc de cercle.

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FiKJVEgUtPyPCbU08lrIc%2FCroix%20du%20centre.png?alt=media&#x26;token=ea077b9c-3dab-4062-8c13-976409712169" alt="" width="250"><figcaption></figcaption></figure>

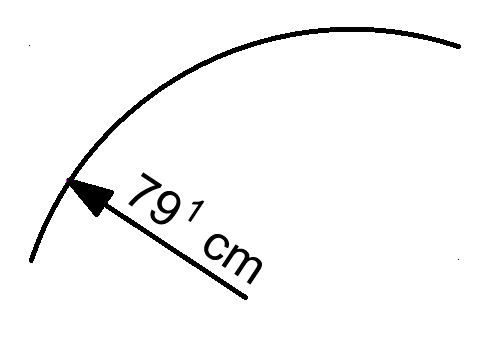

Si une valeur 0.000 est définie ici, aucune croix centrale n'est tracée et la flèche de cotation est seulement tracée à une longueur suffisante pour correspondre au texte de la cotation avec son préfixe et suffixe éventuel.

<figure><img src="https://4233939634-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FiFeHNYNu99H24R8fOBsd%2Fuploads%2FBDeRNOTDgPuFW0j4ShPM%2FCroix%20du%20centre%20%C3%A0%200.png?alt=media&#x26;token=0d385db5-183a-4be1-ac2d-6a5a0ef82c74" alt="" width="250"><figcaption></figcaption></figure>
