Raccorder
Les fonctions "Raccorder" permettent d'arrondir et de raccorder des objets de dessin (lignes, arcs de cercle et polylignes). Les objets sélectionnés sont ajustés ou coupés pour le raccord selon la situation.
Raccorder | Coin
03.9.1
Bâtiment ou DI-PROFIL
Traiter dessins • Raccorder • Coin
3.9.1
DI-PLAN
Traiter dessins • Raccorder • Coin
La fonction "(Raccorder en) Coin" permet de raccorder des objets de dessin (lignes, arcs de cercle et polylignes) entre eux afin d’obtenir une jonction fermée. Les objets sont rallongés ou raccourcis afin d’obtenir un raccord. La partie sélectionnée lors du choix des objets indique toujours la partie à conserver. La fonction raccorder en coin est également utile pour les polylignes. Les spécificités sont expliquées au chapitre Traitement des polylignes.

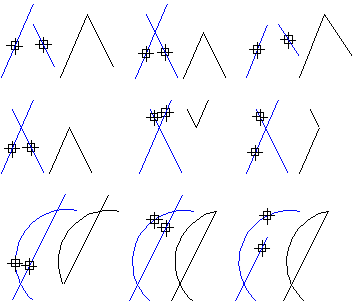

Légende
Bleu : Lignes d’origine
Noir : Résultat
Carré avec croix : point cliqué
Raccorder | Chanfrein
03.9.2
Bâtiment ou DI-PROFIL
Traiter dessins • Raccorder • Chanfrein
3.9.2
DI-PLAN
Traiter dessins • Raccorder • Chanfrein
La fonction "(Raccorder en) Chanfrein" permet de raccorder des lignes et polylignes entre eux afin d’obtenir une jonction chanfreinée.
Le chanfrein consiste en une ligne supplémentaire reliant les deux lignes sélectionnées. Les deux lignes sélectionnées sont allongées ou raccourcies de manière à pouvoir être reliées par le chanfrein (ligne supplémentaire). Si les lignes sélectionnées se croisent, elles sont automatiquement raccourcies. Dans ce cas, le côté de la ligne qui a été cliqué reste.
Le chanfrein obtient les propriétés (couleur, style de ligne, épaisseur de ligne, calque) de la première ligne sélectionnée.
Cette ligne de raccordement (ligne du chanfrein) peut être définie dans sa position et sa longueur de trois façons :
Longueurs lignes
Les longueurs (L1, L2) par lesquelles les deux lignes sélectionnées doivent être raccourcies à partir du point d'intersection de ces lignes sont spécifiées. Ces deux points sont reliés par le chanfrein.
Longueur chanfrein
La longueur du chanfrein (C) est spécifiée et ce segment de ligne est placé entre les deux lignes sélectionnées, en coupant l'angle en deux.
Longueur une ligne et chanfrein
La longueur du chanfrein (C) est spécifiée et ce segment de ligne est placé entre les deux lignes sélectionnées de telle manière que la première ligne sélectionnée doit être raccourcie d'une certaine longueur (L1), à partir du point d'intersection des deux lignes.
La fonction "chanfrein" est également utile pour les polylignes. Les spécificités sont expliquées au chapitre Traitement des polylignes.
Raccorder | Arrondi
03.9.3
Bâtiment ou DI-PROFIL
Traiter dessins • Raccorder • Arrondi
3.9.3
DI-PLAN
Traiter dessins • Raccorder • Arrondi
La fonction "(Raccorder en) Arrondi" permet de raccorder des lignes et polylignes entre eux afin d’obtenir une jonction arrondie.
L'arrondi consiste en un arc circulaire qui relie les deux lignes sélectionnées de telle sorte que les lignes soient tangentes à l'arc circulaire. Les deux lignes sélectionnées sont allongées ou raccourcies de manière à pouvoir être reliées par l'arc de cercle. Si les lignes sélectionnées se croisent, elles sont automatiquement raccourcies. Dans ce cas, le côté de la ligne qui a été cliqué reste.
L'arc obtient les propriétés (couleur, style de ligne, épaisseur de ligne, calque) de la première ligne sélectionnée.
Le rayon est défini avant de sélectionner les lignes.
La fonction "arrondi" est également utile pour les polylignes. Les spécificités sont expliquées au chapitre Traitement des polylignes.
