Adapter
03.7
Bâtiment ou DI-PROFIL
Traiter dessins • Adapter
3.7
DI-PLAN
Traiter dessins • Adapter
La fonction "Adapter" permet d'allonger et de raccourcir les lignes par rapport aux lignes de délimitation. Un nombre quelconque de lignes peut être sélectionné comme lignes de délimitation à l'aide du réticule. Le bouton droit de la souris met fin à la sélection des lignes de délimitation et, dans l'étape suivante, les lignes à adapter peuvent être sélectionnées individuellement ou en groupe. Si la ligne doit être raccourcie au niveau de la ligne de délimitation, cliquez sur la partie qui doit être conservée de l'élément à adapter. Les lignes situées entre lignes de délimitation peuvent également être adaptées, et la ligne est adaptée ou coupée selon la situation. La fonction "Adapter" recherche également le "bord de contact supposé" entre la ligne de délimitation et l'élément à adapter, de sorte que les deux éléments ne doivent pas se chevaucher.

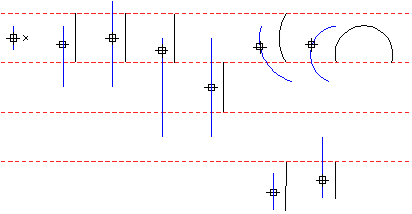

Légende
Rouge discontinu : Lignes limites
Bleu : Lignes d’origine
Noir : Résultat
Carré avec croix : point cliqué
