Organizacja katalogu projektowego

W pracy projektanta konstrukcji drewnianych, czas to zasób równie cenny jak precyzja. Dlatego odpowiednie zarządzanie katalogiem projektowym w programie Dietrich's 3D CAD/CAM to nie tylko kwestia organizacji – to fundament sprawnej, bezpiecznej i skalowalnej pracy.

Czym jest katalog projektowy w Dietrich's?

Katalog projektowy to centralne miejsce, w którym przechowywane są wszystkie dane związane z konkretnym projektem. Obejmuje on:

• Modele konstrukcji 3D – zawierają pełną geometrię modelu

• Rysunki 2D – generowane automatycznie lub ręcznie

• Dokumentację techniczną – zestawienia materiałowe, raporty, pliki CNC.

• Pliki pomocnicze – zdjęcia, notatki, pliki PDF, DXF, DWG, IFC i inne.

WSKAZÓWKA

więcej o katalogach projektowych przeczytasz tutaj

Okno właściwości, przydział

Prawy przycisk myszy na dowolnym elemencie w katalogu projektowym pozwala wybrać opcję “właściwości”. To okno pozwala na:

• wyświetlenie podstawowych informacji o obiekcie: typ obiektu, nazwę pliku (WINDOWS), datę utworzenia

• utworzenie lub edycję własnego dodatkowego opisu obiektu - info-obiekt

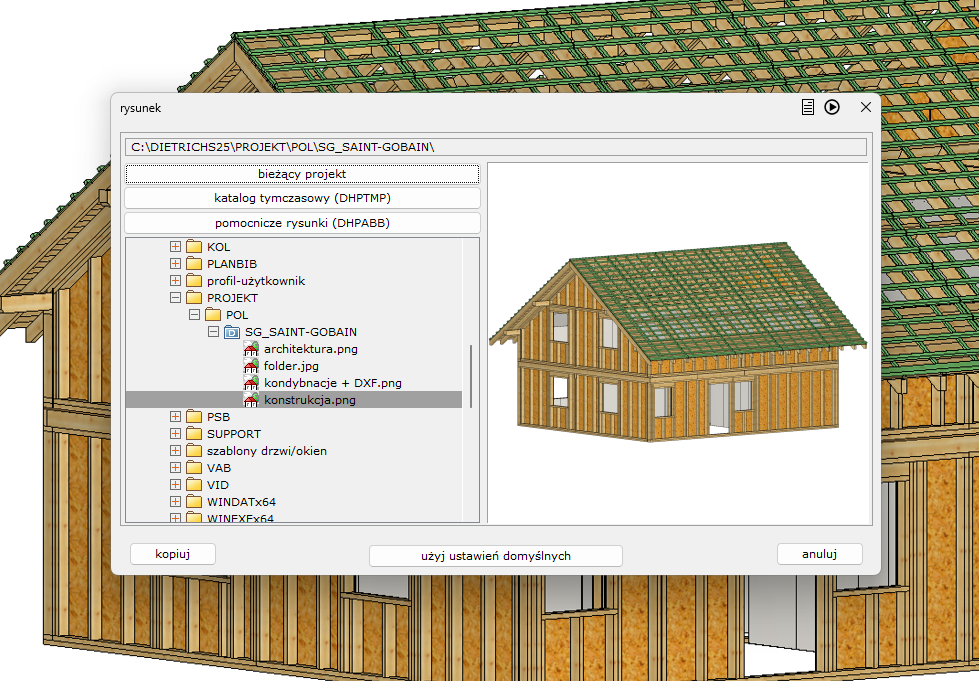

• wyboru własnej grafiki podglądu obiektu

INFORMACJA

Wskaż dowolną grafikę w zasobach komputera następnie przycisk "kopiuj". Przycisk "użyj ustawień domyślnych" resetuje grafikę użytkownika

• edycję przynależności obiektu do kategorii i podkategorii

WSKAZÓWKA

Z tego poziomu możliwe jest również tworzenie nowych kategorii i zarzadzanie nimi - przyciski "nowa" "usuń" sortuj" "strzałki":

pozycje z przedrostkiem # to wpisy systemowe - nie podlegają usunięciu lub edycji

Masowa zmiana kategorii/podkategorii obiektów

Ponieważ okno właściwości dotyczy tylko jednego obiektu, masowe zarządzanie obiektami nie jest możliwe tą drogą. Aby przenieść, na przykład wiele rysunków do nowo utworzonej podkategorii postępuj zgodnie z instrukcją:

1

edytuj pojedynczy obiekt

prawy przycisk myszy -> okno właściwości

2

przydziel go do podkategorii

wybierz właściwą podkategorie (wskaż istniejącą lub stwórz nową)

3

zamknij okno

przycisk "OK" zapamiętuje zmiany; "anuluj" lub "X" - nie

4

zaznacz wiele rysunków

zaznacz pierwszy rysunek, przytrzymując klawisz Shift zaznacz ostatni rysunek z grupy

5

przeciągnij

metodą przeciągnij i upuść (ang. drag and drop) przenieś zaznaczone rysunki we właściwe miejsce drzewka obiektów
