PDF 3D - eksporter

Wersja 18 systemu Dietrich's przynosi kolejne zmiany i udoskonalenia, ale także nowe narzędzia. Jednym z nich jest możliwość bezpośredniego eksportu modelu Dietrich’s do dokumentu PDF 3D

Eksport modelu

Do tej pory eksport do tego formatu był możliwy za pomocą narzędzi pośrednich. Proces ten został opisany w osobnym artykule. Od teraz system Dietrich's wyposażony jest w bezpośredni eksporter pozwalający osadzić model 3D w pliku PDF. W tym celu w module D-CAM należy wybrać funkcję 1 plik - 05 eksport - 02 PDF 3D. Pozwala ona wskazać lokalizację na dysku twardym komputera dla tworzonego pliku. Użytkownik powinien podać nazwę tworzonego pliku oraz określić zakres eksportowanych elementów:

• wszystkie

• wszystkie widoczne

• aktywne

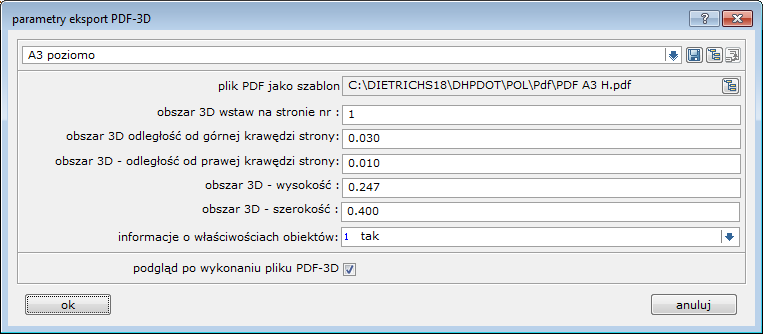

Kluczowe z wizualnego punktu widzenia są ustawienia eksportu możliwe do zapisania jako ustawienia użytkownika:

Funkcje eksportera

Konfiguracja parametrów eksportu przewiduje w pierwszej kolejności określenie lokalizacji pliku w formacie PDF będącego szablonem dla nowo tworzonego pliku PDF 3D.

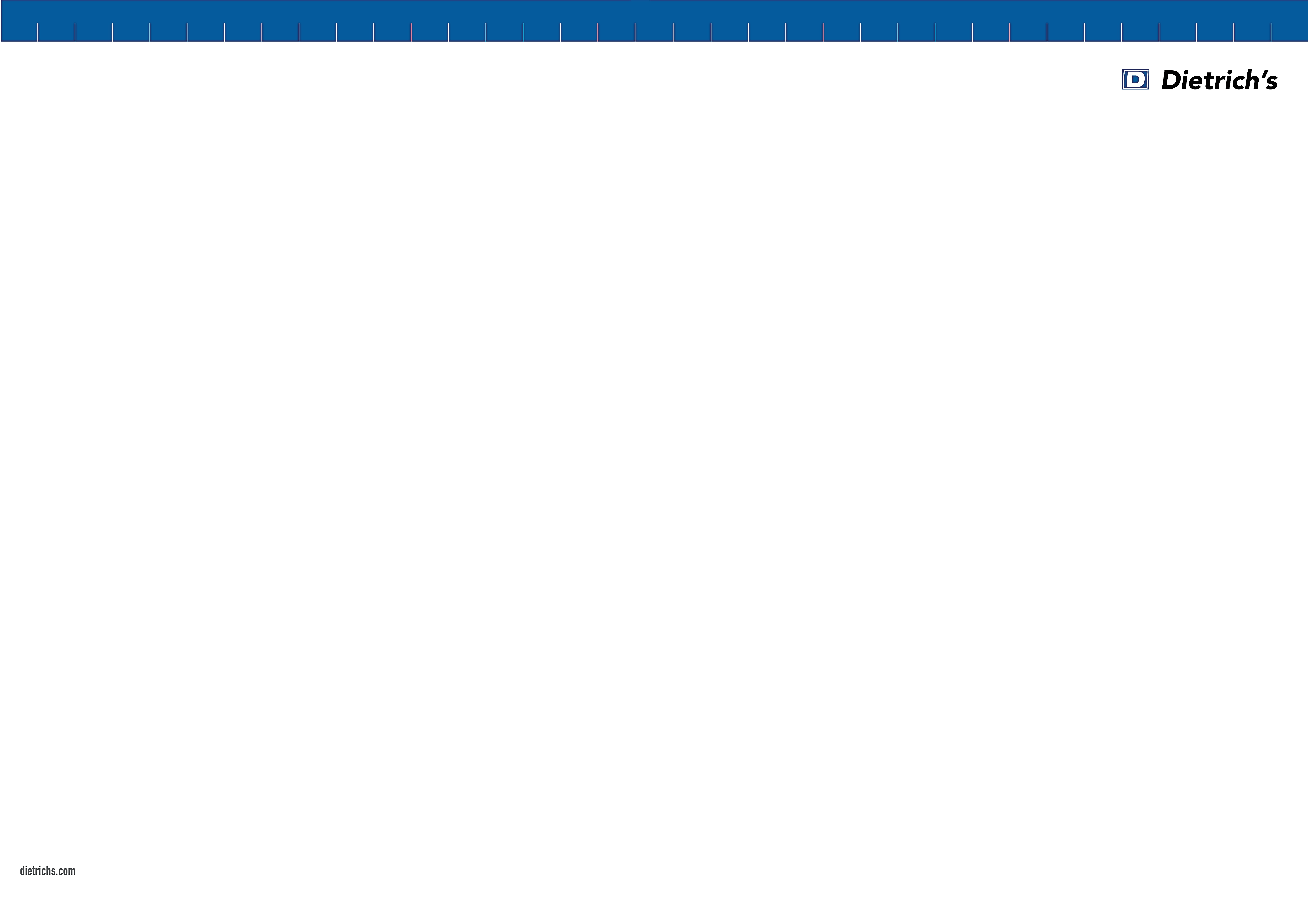

Szablon ten powinien być wirtualną kartką papieru o znanych wymiarach. Może dodatkowo zawierać już w sobie dowolne elementy graficzne, pliki multimedialne czy modele 3D. Szablon może składać się z dowolnej liczby stron.Wypełniając cyfra pole obszar 3D wstaw na stronie: możemy określić, na której ze stron szablonu ma być osadzony nasz model

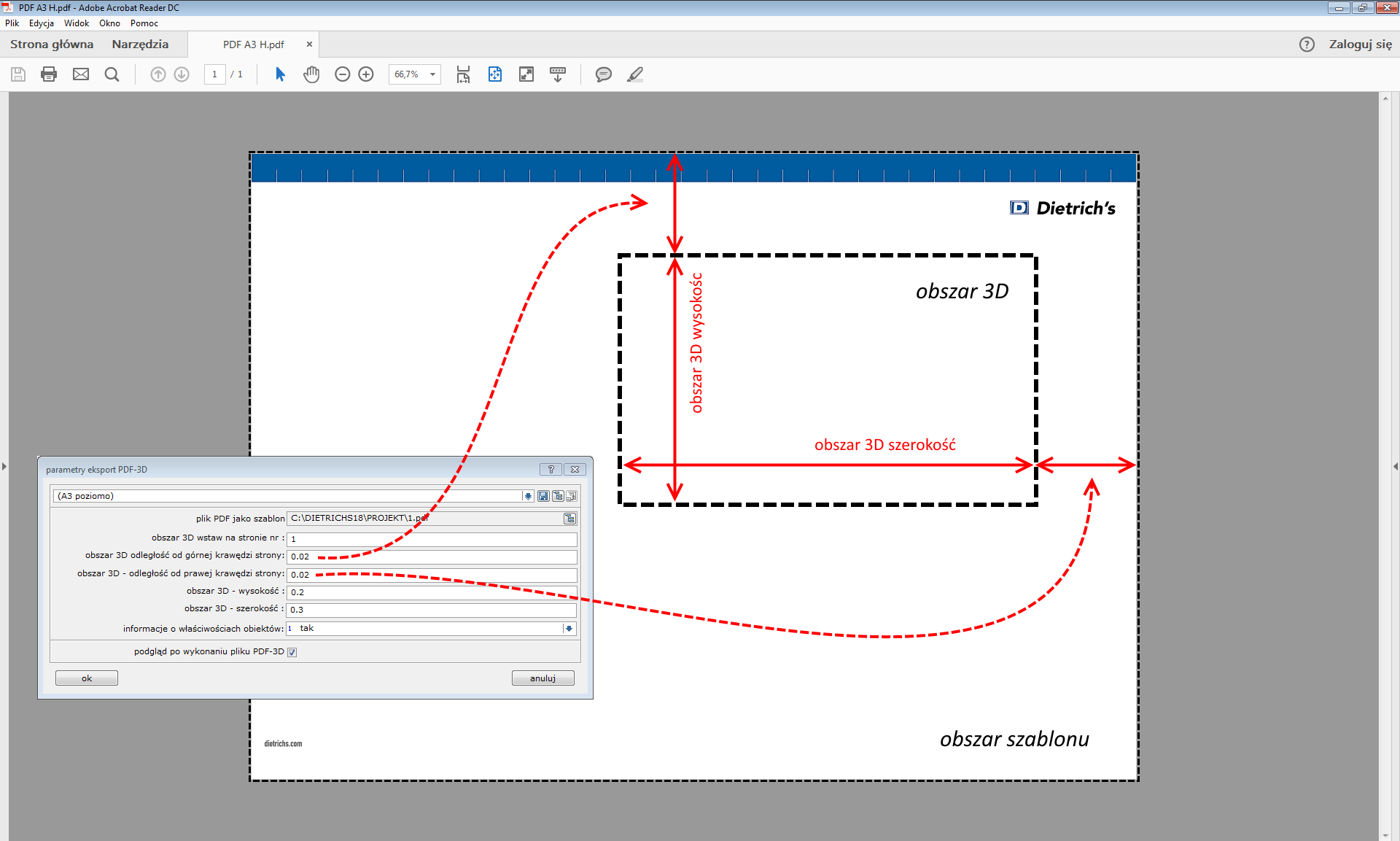

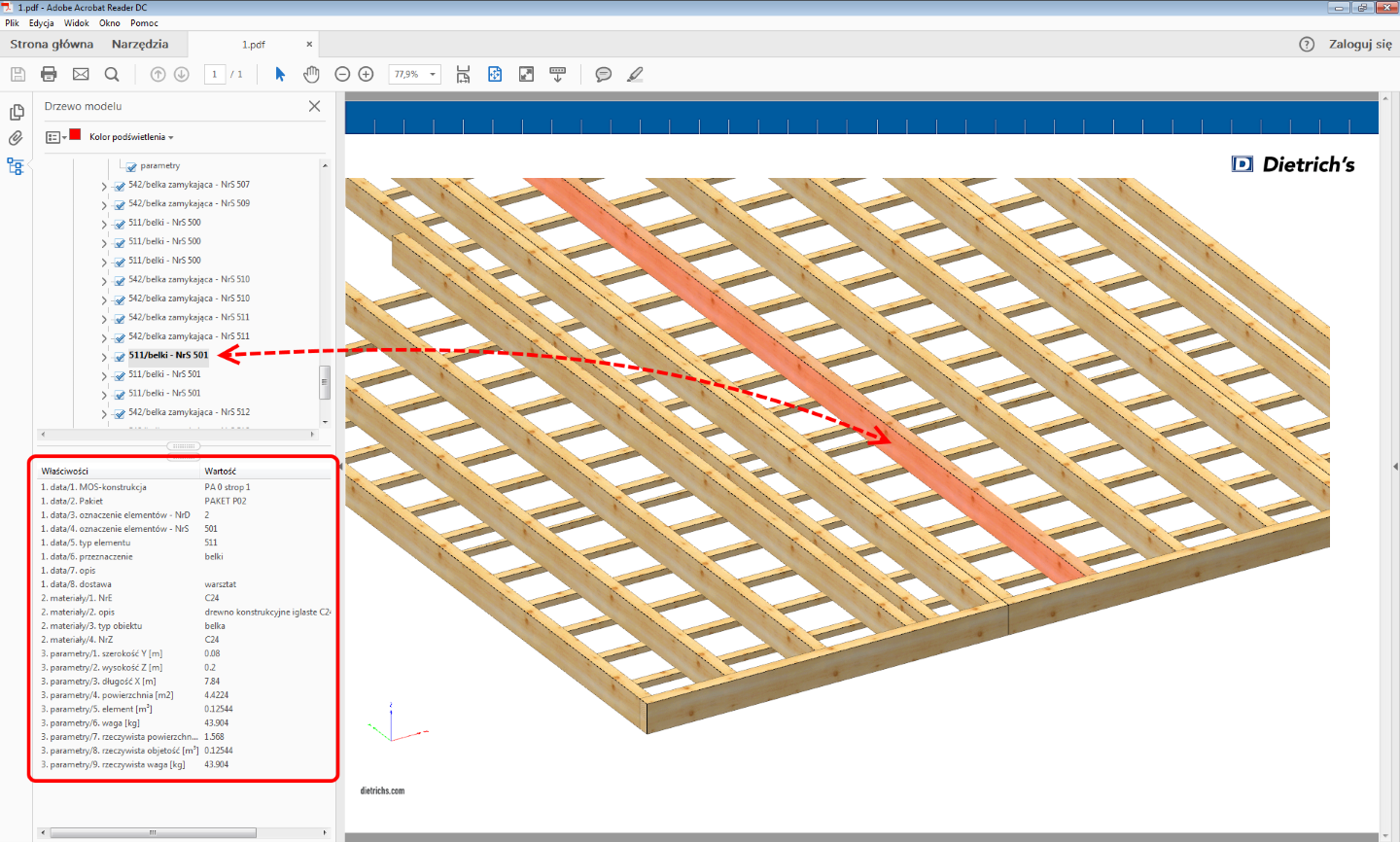

Kolejną czynnością jest określenie pozycji oraz gabarytów wstawianego obszaru 3D względem kartki szablonu. Obszar ten będzie przestrzenią, w której znajdzie się model 3D:Funkcja informacje o właściwościach obiektów pozwala zdecydować czy do pliku PDF 3D trafią szczegółowe informacje o każdym z elementów modelu.
