Grafiki w rysunkach 2D

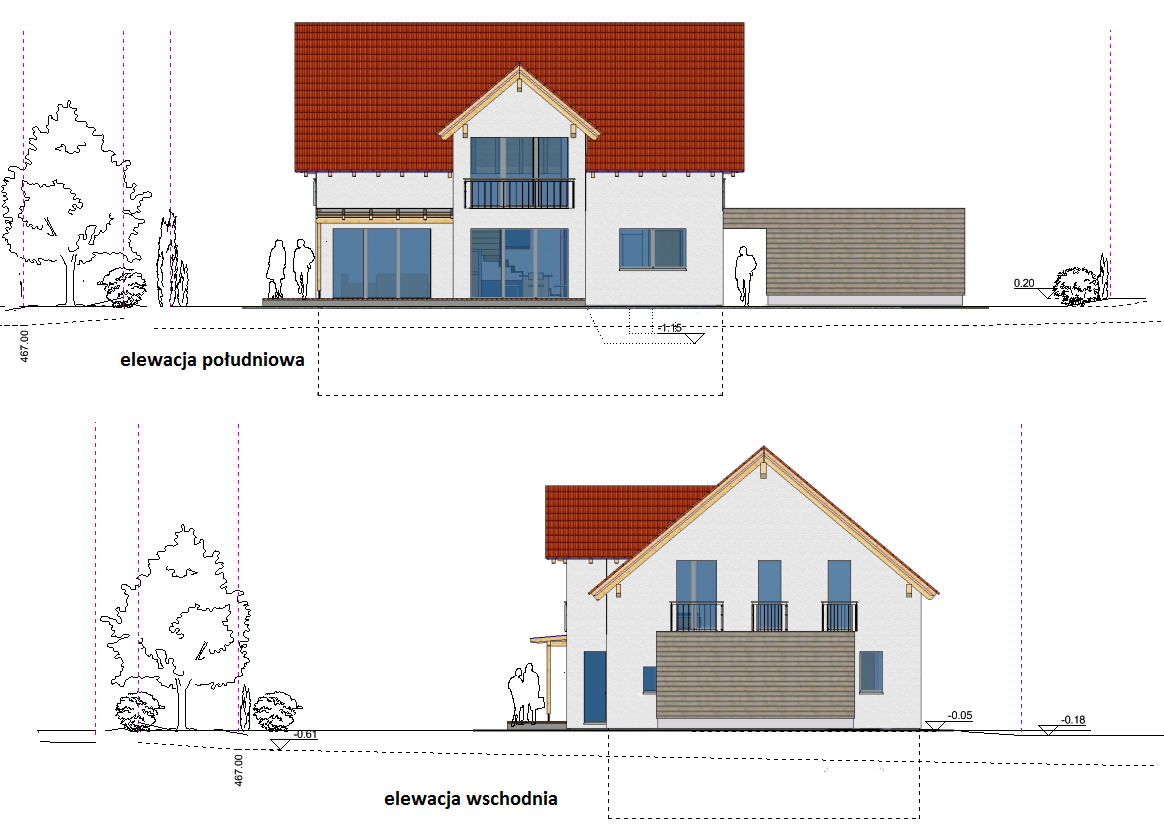

Korzyści wynikające z dobrze przygotowanej dokumentacji przedstawionej w atrakcyjnej formie są nie do przecenienia. Ułatwia ona komunikację z klientami architektami. Foto realistyczne widoki konstrukcji na rysunkach jednoznacznie obrazują koncepcję obiektu oraz ułatwiają prace wykonawcom. Nie wymagają przy tym dużego wysiłku i czasu włożonego w ich przygotowanie.

Wystarczą dwa kroki.

Krok pierwszy – tworzenie wizualizacji

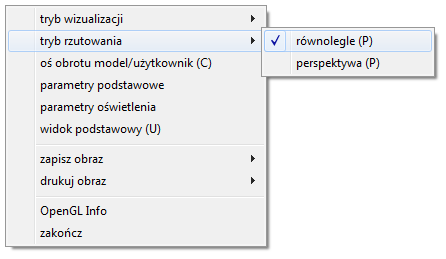

W module D-CAM należy zaznaczyć wszystkie składniki modelu, które chcemy zaprezentować i wybrać funkcję w 9 widok/przekrój › 6 OpenGL. Prawym przyciskiem myszy rozwijamy podręczne menu, z którego wybieramy tryb rzutowania › równolegle. Pozwoli to na prawidłowe prezentowanie poszczególnych elewacji konstrukcji.

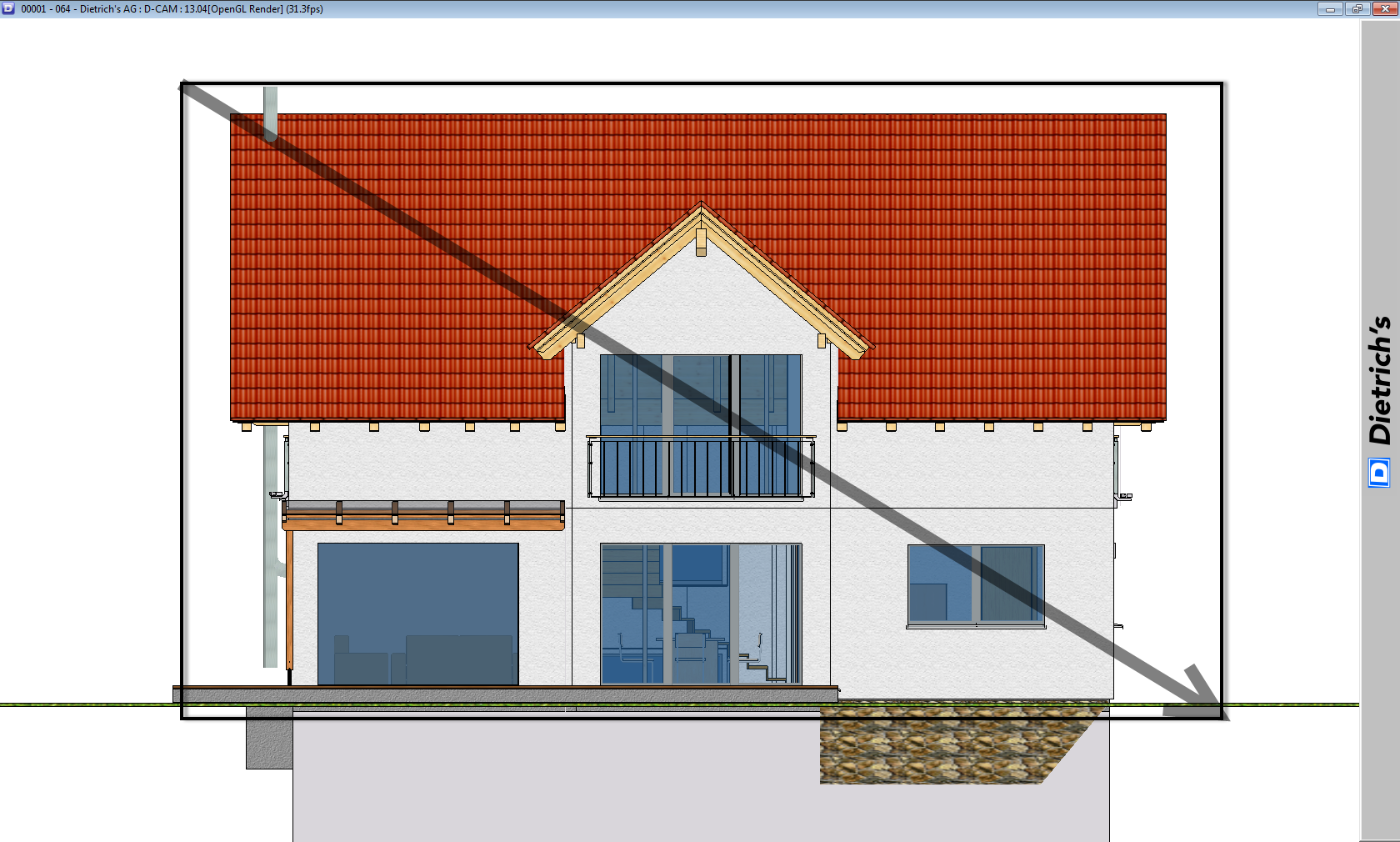

Po ustawieniu modelu w odpowiedniej pozycji przyciskamy prawy przycisk myszy i wybieramy funkcję zapisz obraz › fragment ekranu. Przytrzymując lewy przycisk myszy zaznaczamy ramką wybrany obszar:

W oknie dialogowym należy podać nazwę pliku (najlepiej opisową, np. elewacja południowa). Można również dostosować rozmiar tworzonego zdjęcia poprzez zmianę parametru Ratio. Po kliknięciu przycisku zapisz, obraz w formacie PNG pojawi się w katalogu projektowym.

Krok drugi – tworzenie rysunku ze zdjęciem

W programie D-CAD, w nowo utworzonym bądź istniejącym rysunku wybieramy polecenie 1 plik › 04 import › 2 grafika. Odnajdujemy interesujące nas zdjęcie. W okienku wyboru znajduje się podgląd obrazów co dodatkowo ułatwia wyszukiwanie.

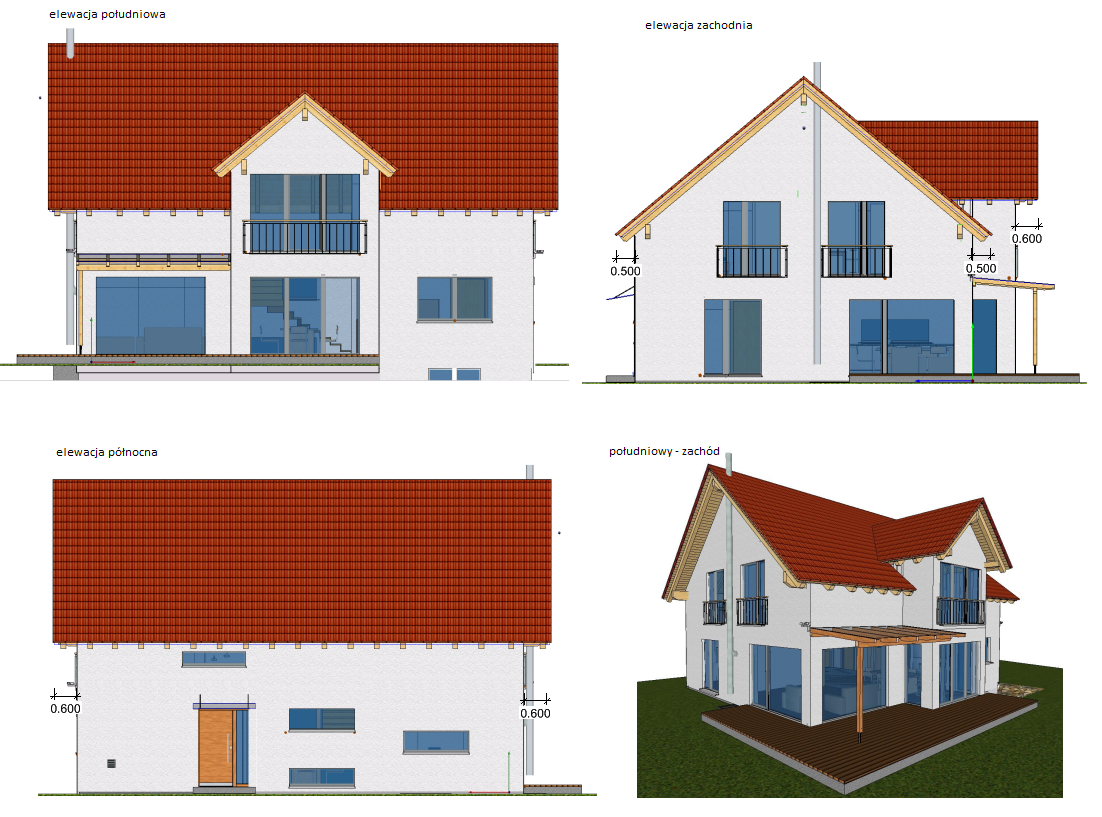

Po dokonaniu wyboru zdjęcia należy utworzyć na arkuszu ramkę określającą przybliżona wielkość zdjęcia. W kolejnym oknie dialogowym możemy dokonać korekty rozmiaru podając konkretne wartości. Na tym samym arkuszu papieru możemy wstawić kolejne grafiki powtarzając poprzednie dwa kroki.

Dodatkowe czynności

Regulacja skali

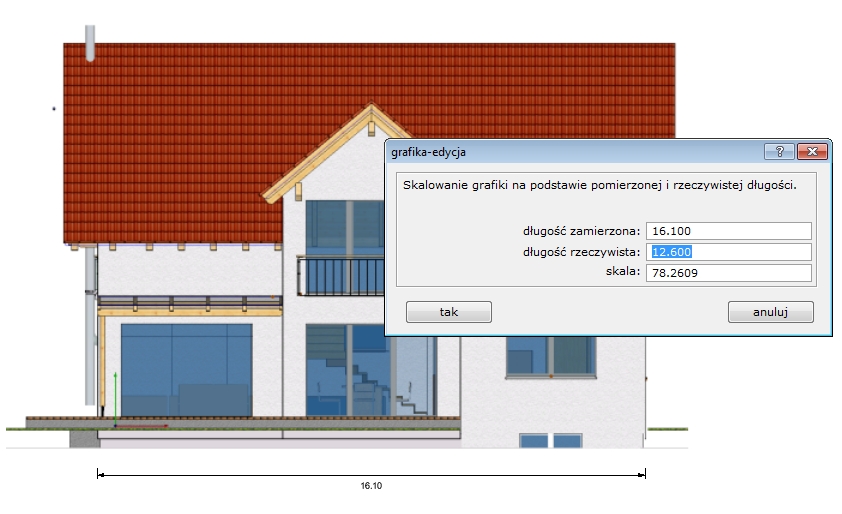

Do wstawionego zdjęcia możemy dodać linie wymiarowe. Jednak by wprowadzane wymiary były zgodne z rzeczywistością musimy przeskalować naszą grafikę. W tym celu należy z menu wywołać polecenie 7 okno › 9 grafika › 1 edycja. W oknie dialogowym wpisujemy wartość zmierzoną na rysunku oraz wartość rzeczywistą dowolnie wybranej długości.

Obróbka zdjęć w innych programach

Obrazy generowane w OpenGL zapisywane są w formacie PNG i mogą być otwarte w dowolnym programie do edycji plików graficznych (np. darmowe Paint.NET, Gimp…) w celu skadrowania zdjęcia lub wycięcia niechcianych elementów.

Jeszcze bogatsze wizualizacje z programem SketchUp

Posiadając opcjonalny moduł „SketchUp eksport” dostajemy do dyspozycji potężne narzędzie do tworzenia wizualizacji, na których mogą znaleźć się cienie, zdjęcia tła budynków oraz dowolne przedmioty z obszernych bibliotek programu SketchUp. Więcej informacji o SketchUp eksport w artykule

http://pl.blog.dietrichs.com/2009/08/sketchup/
