Eksport rysunków do PDF

Generator plików PDF z rysunków to narzędzie dostępne z poziomu modułu D-CAD, który zarządza dokumentacją rysunkową. Umożliwia generowanie plików PDF z pojedynczych rysunków. Może również generować plik zbiorczy dla grupy wybranych rysunków.

Komenda

W celu wygenerowania plików PDF z rysunków należy uruchomić moduł D-CAD, a następnie komendę 1 plik - 5 eksport - 4 PDF. Na ekranie pojawi się okno eksport - PDF

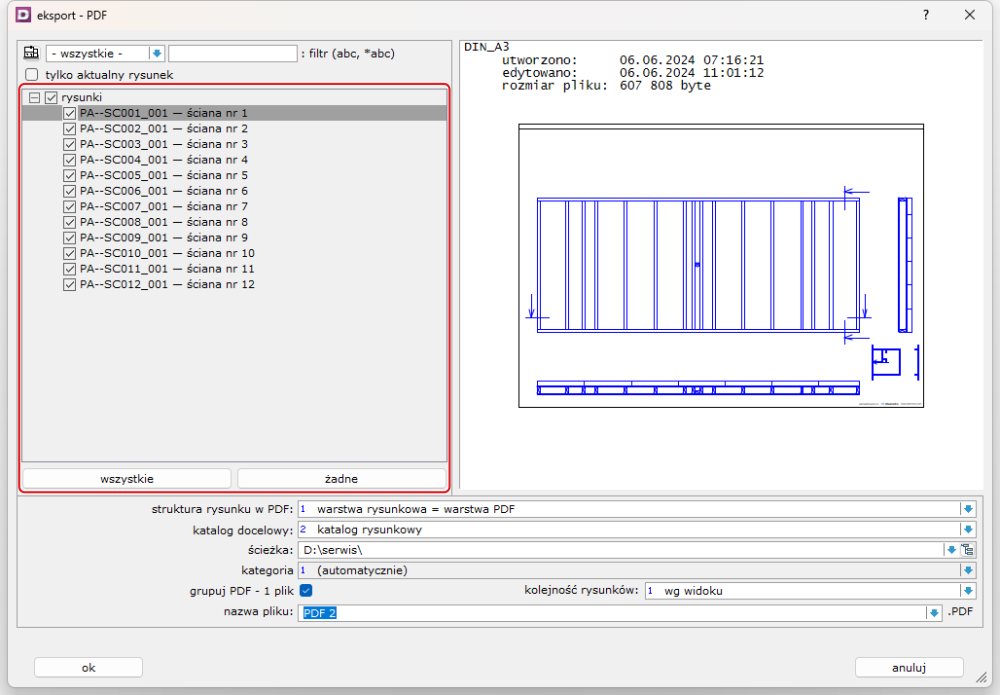

Selekcja rysunków

Przed uruchomieniem procesu generowania pliku/plików PDF należy wybrać z listy rysunki, które zostaną zapisane do formatu PDF. Przy każdej nazwie rysunku na liście znajduje się pole wyboru. Jego zaznaczenie jest tożsame z wyborem rysunku. Wybór można realizować na kilka sposobów:

• indywidualnie - rysunek po rysunku

• grupowo

  • wybierając przycisk wszystkie - wszystkie rysunki w obrębie projektu

  • zaznaczając kategorię rysunków - wszystkie rysunki w obrębie kategorii

  • wybierając (! nie zaznaczając !) rysunek początkowy, następnie z klawiszem SHIFT ostatni rysunek (grupa wybranych rysunków jest podświetlona na niebiesko). Zaznaczając pole wyboru przy dowolnym z wybranych rysunków, zaznaczamy cały zbiór.

W przypadku popełnienia błędu można odznaczyć rysunki:

• indywidualnie - rysunek po rysunku

• grupowo

  • wybierając przycisk żadne - wszystkie rysunki w obrębie projektu

  • odznaczając kategorię rysunków - wszystkie rysunki w obrębie kategorii

  • wybierając (! nie zaznaczając !) rysunek początkowy, następnie z klawiszem SHIFT ostatni rysunek (grupa wybranych rysunków jest podświetlona na niebiesko). Odznaczając pole wyboru przy dowolnym z wybranych rysunków, odznaczamy cały zbiór.

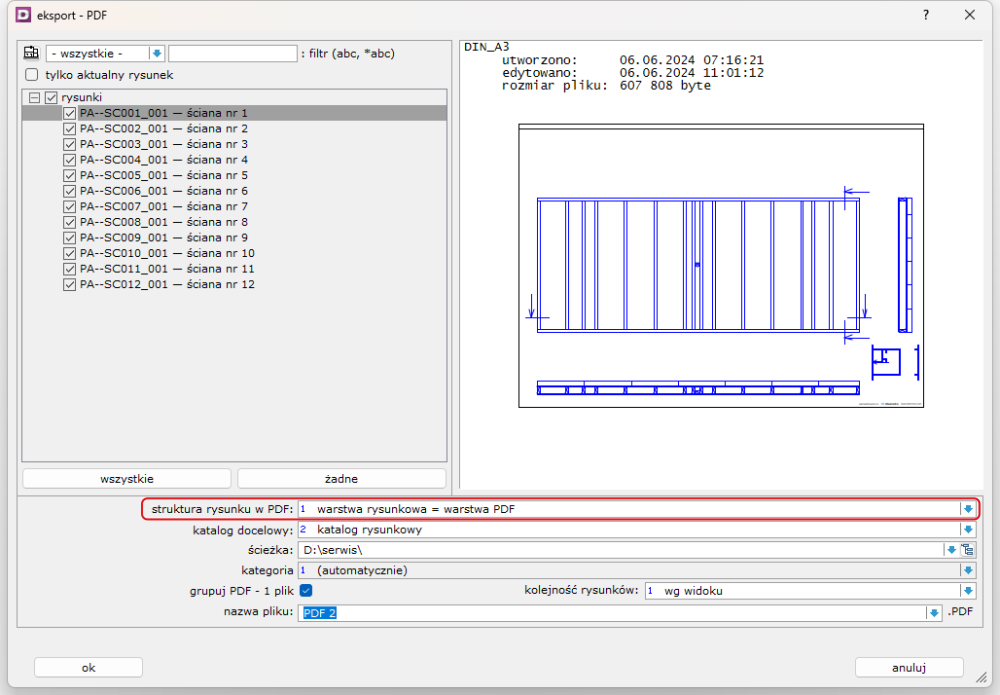

Parametry pliku PDF

Rysunki techniczne posiadają treść, podzieloną tematycznie na warstwy rysunkowe. Procedura eksportu rysunków do PDF, może zachować taki układ lub go pominąć. Warstwy w pliku PDF można pokazywać i ukrywać. W ten sposób można kontrolować treść dokumentu PDF. Opcja struktura rysunków w PDF posiada 3 opcje:

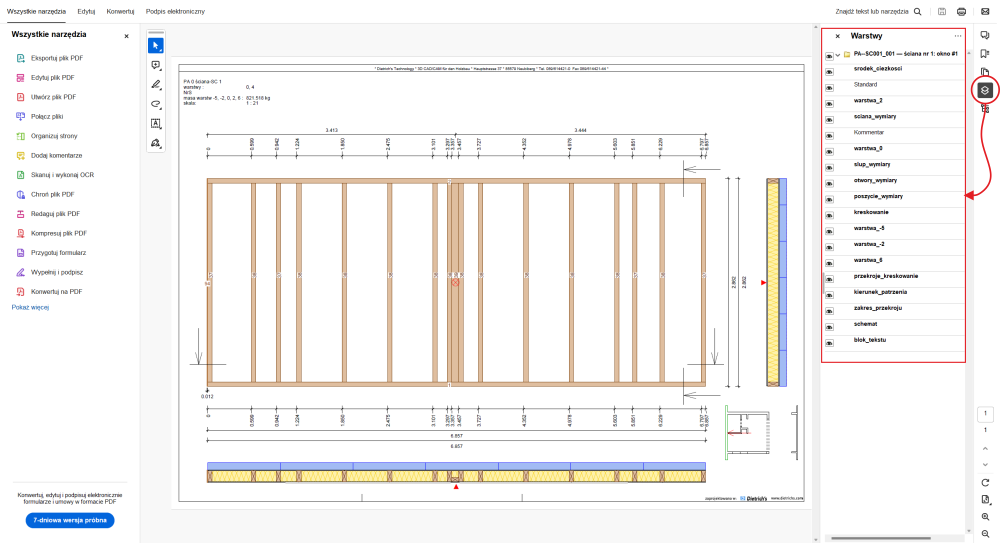

• warstwa rysunkowa=warstwa PDF - jest to opcja generujący układ warstw w pliku PDF identyczny do tego w rysunku CAD

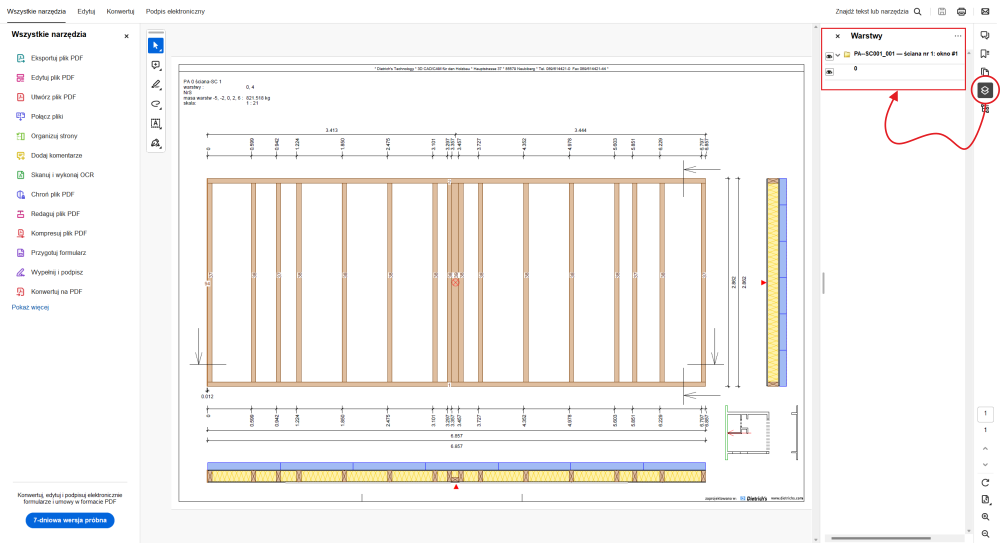

• grupa warstw rysunkowych=warstwa PDF - jest to opcja, która generuje tylko jedną warstwę w pliku PDF o nazwie 0 (zero).

• brak warstw rysunkowych - plik PDF nie posiada warstw

Ilość plików PDF

Generując plik/pliki PDF z rysunków użytkownik zrealizować dwie opcje:

1. grupa rysunków zostanie zapisana do jednego pliku PDF

2. każdy rysunek otrzyma swój odpowiednik w pliku PDF

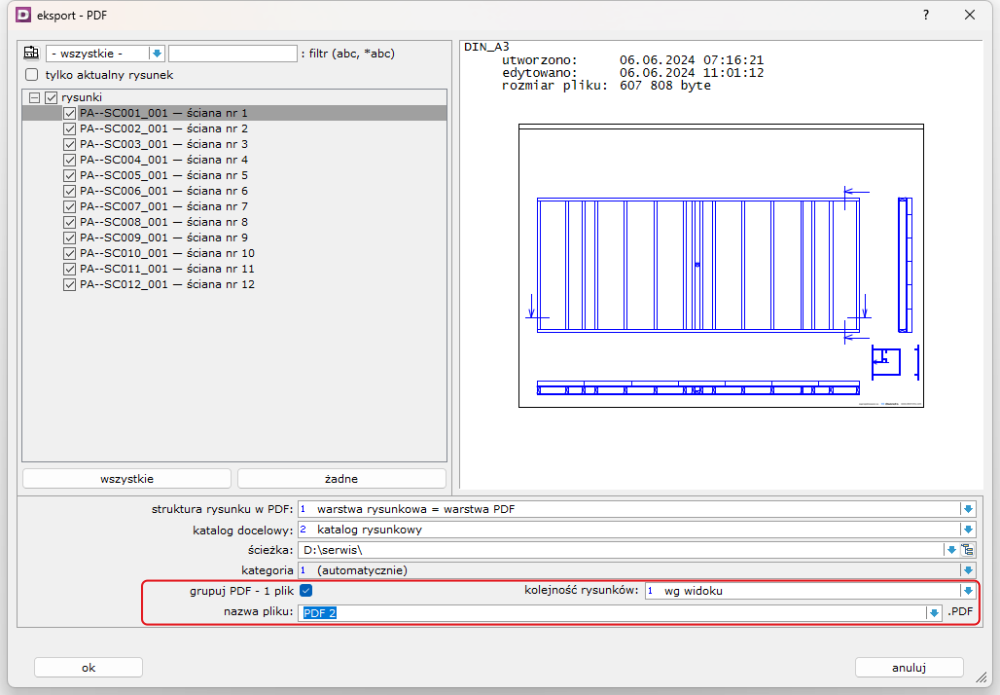

Grupa rysunków - jeden PDF

W celu zapisu grupy rysunków do jednego pliku PDF należy zaznaczyć opcję grupuj PDF - 1 plik. W takim przypadku użytkownik ma możliwość nadania nazwy pliku wynikowemu opcja nazwa pliku. Dodatkowo można kontrolować kolejność rysunków w pliku wynikowym. Do tego celu służy opcja kolejność rysunków:

• wg widoku - kolejność rysunków jest tożsama z kolejnością rysunków na liście

• wg nr rysunku - kolejność rysunków jest tożsama z kolejnością rysunków według ich nazw

• wg info rysunek - kolejność rysunków jest tożsama z kolejnością rysunków według ich opisu czyli info rysunek

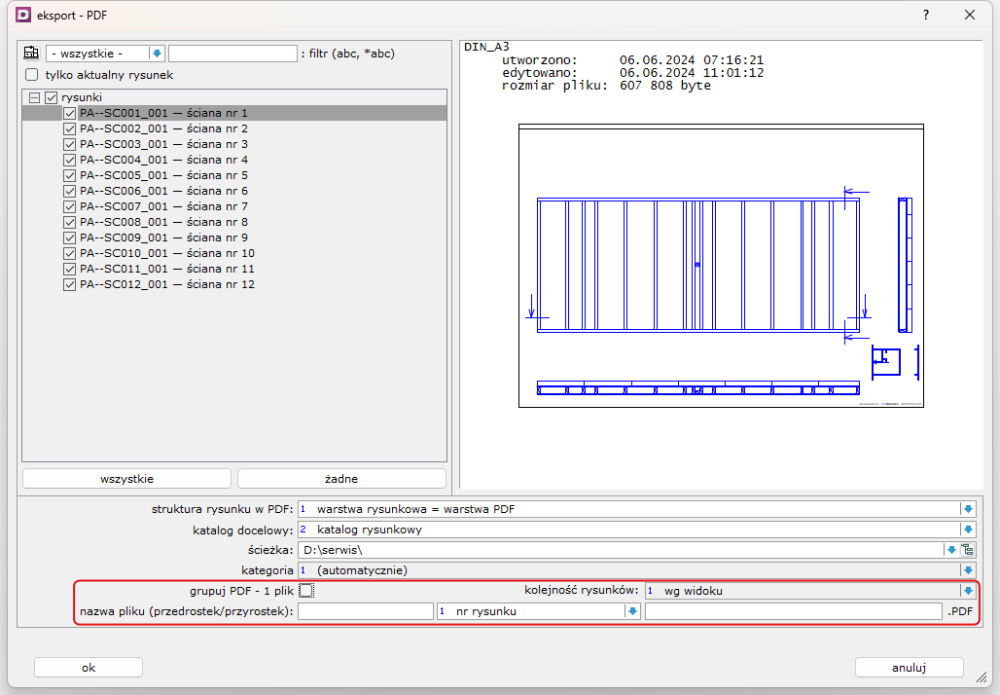

Jeden rysunek - jeden PDF

Istnieje możliwość generowania każdego rysunku z osobna w postaci pliku PDF. W tym celu należy odznaczyć opcję grupuj PDF - 1 plik. Okno eksport - PDF otrzyma nowe opcje. Są one związane z automatycznym nazewnictwem plików PDF, powiązanym z rysunkami:

• przedrostek - dodatkowy opis, alfanumeryczny przed zasadniczą nazwą pliku.

• zasadnicza nazwa pliku w oparciu o cechy rysunku:

  • nr rysunku - nazwa pliku rysunkowego

  • info rysunek - opis pliku rysunkowego

  • nr/info rysunek - nazwa i opis pliku rysunkowego

• przyrostek - dodatkowy opis, alfanumeryczny po zasadniczej nazwie pliku.
