Aktualizacja rysunku

Pojęcie rysunku dynamicznego zwią­zane jest ze statusem obrazu wstawio­nego do rysunku. Przewidziane zo­stały dwie możliwe opcje. Obraz może mieć status dynamiczny lub statyczny. Od niego zależy czy dany rysunek może zostać zaktualizowany czy nie.

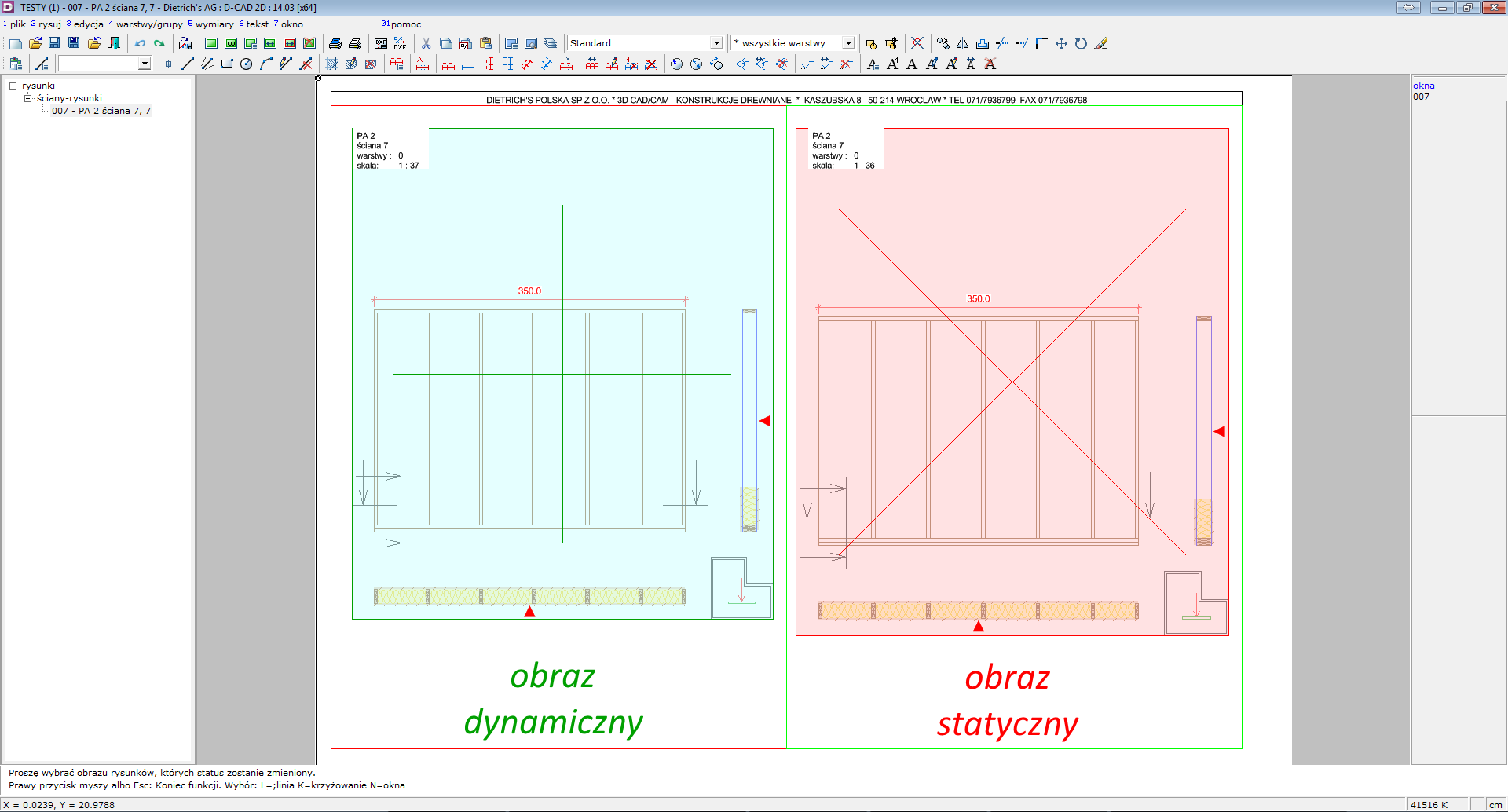

Status obraz

Dynamiczny status obrazu umożliwia aktualizację jego treści na bazie modelu 3D. Proces aktualizacji nie jest realizowany w sposób bezpośredni. Wymagana jest ingerencja użytkow­nika, który uruchomi cały proces i będzie go kontrolował. Ze statusem dynamicznym rysunku wiążą się pewne ograniczenia w zakresie edycji rysunku. Elementy kluczowe dla treści rysunku nie podlegają edycji. Nie można przesuwać elementów geo­metrii, ani edytować treści opisów. Dostępne zmiany ograniczone są jedynie do poprawy estetyki i czytel­ności rysunku. Aby uzyskać dostęp do pełnej kontroli nad edycją rysunku konieczna jest zmiana jego statusu na statyczny. Ta zmiana wiąże się jednak z utratą aktualizacji treści rysunku na bazie modelu 3D.

Aktualizacja rysunku

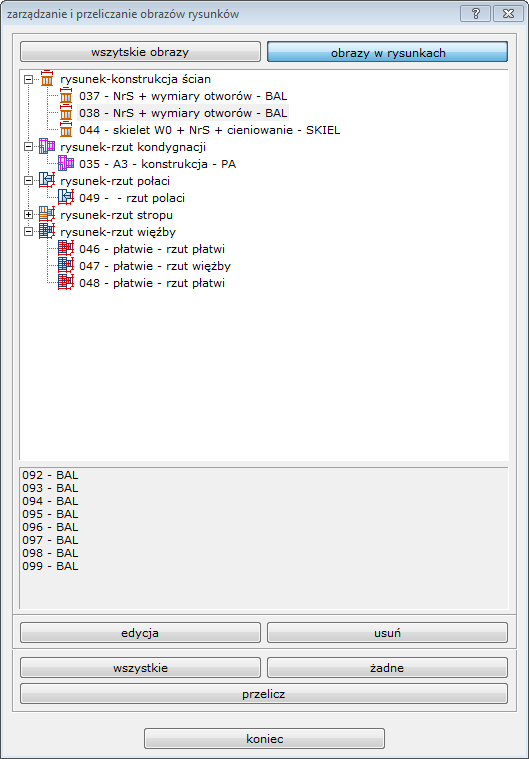

Proces aktualizacji rysunku może być realizowany zarówno z poziomu śro­dowiska projektowego 3D, jak i pro­gramu D-CAD dedykowanego do obsługi rysunków. Narzędzie dostępne w środowisku projektowym 3D uruchamiamy z dowolnego modułu poleceniem 1 plik - 01 rysunki - 3 zarządzanie/przeliczanie.

Daje ono możliwość kompleksowej aktualizacji wszystkich lub wybranych rysunków dynamicznych. Aktualizacja rysunków w programie D-CAD ma charakter bardziej lokalny. Zmiany mogą być realizowane jedynie w obrę­bie aktualnie edytowanego rysunku. Aktualizacja jednak obejmie wszystkie obrazy wykonane podczas operacji tworzenia danego rysunku. Na tym poziomie użytkownik ma możliwość kontroli nawet wybranych obrazów rysunków narzędziami z grupy 1 plik - 2 obraz rysunku.

UWAGA

Dokonanie aktualizacji jakiegokolwiek rysunku wymaga zachowania kompletnego sortowania elementów modelu oraz dokonania uprzedniego zapisu pliku konstrukcji.
