Zestawienia materiałowe w rysunkach

Wszystkie rysunki konstrukcyjne zawierają opcję tworzenia zestawienia materiałowego prezentowanych obiektów. Są to: rysunek-konstrukcja ściany; rysunek-rzut stropu; rysunek-więźby; rysunek-wiązara; rysunek-widok D-CAM. W formie listy lub tabeli można zestawić te materiały, które są prezentowane na danym rysunku.

Zestawienie w rysunku do v19

To uproszczona wersja zestawienia znajdująca się tylko w: rysunek-konstrukcja ściany; rysunek-rzut stropu; rysunek-widok D-CAM w zakładce zestawienia.

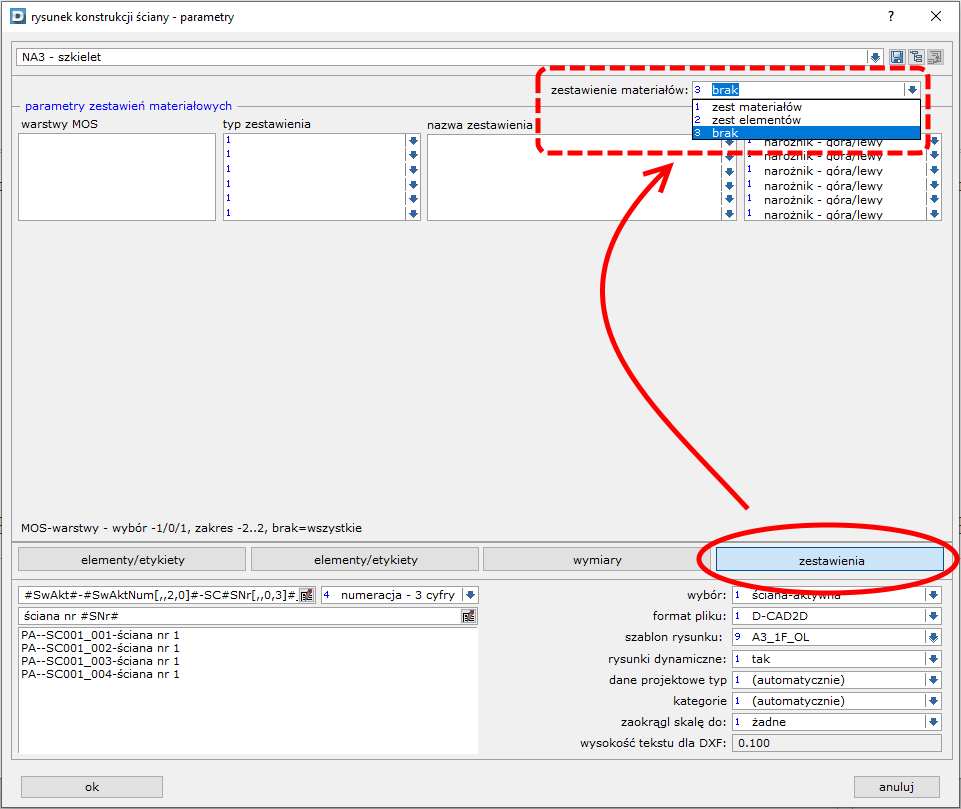

Ta forma prezentacji zestawień została zachowana również po wersji 19. Występuje równolegle z nową formą zestawień do wyboru. Zestawieniu podlegają materiały takie jak: belki; kształtowniki; okucia (bez łączników). Płyty nie podlegają zestawieniu.

Występuje w dwóch formach:

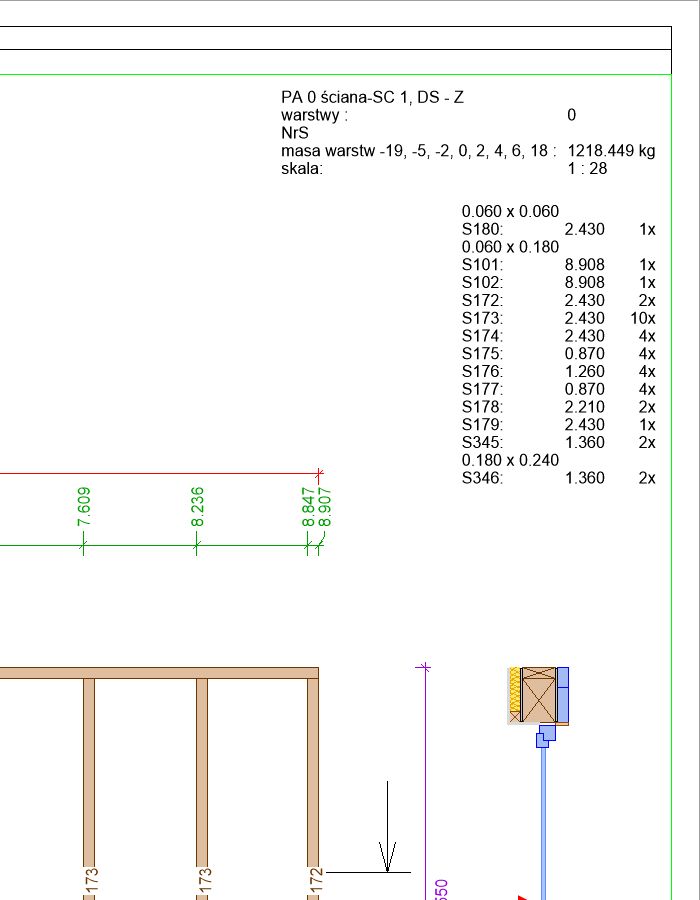

• zestawienie materiałów - pogrupowane ze względu na typy elementów oraz występujące przekroje materiału. Prezentowane są:

  • NrS - numer sortowania

  • długość

  • ilość szt.

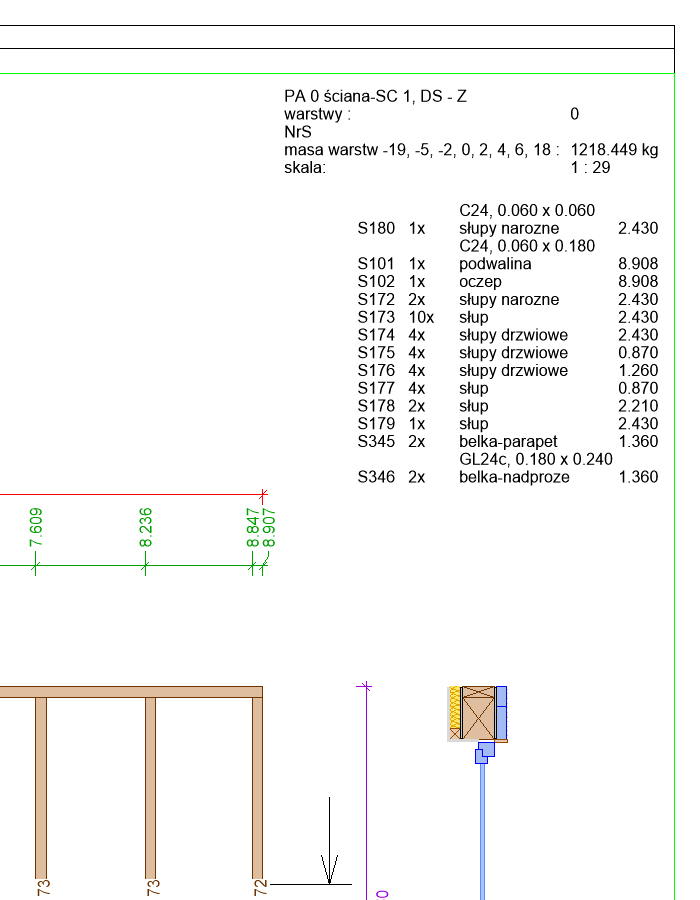

• zestawienie elementów - pogrupowane ze względu na typy elementów, występujące przekroje oraz rodzaj materiału (NrE). Prezentowane są:

  • NrS - numer sortowania

  • długość

  • przeznaczenie

  • ilość szt.



Zestawienie w rysunku od v20

Nowe zestawienie zostało zaimplementowane do wszystkich rysunków konstrukcyjnych. Ulokowane w tej samej zakładce okna ustawień rysunkowych co poprzednia jego wersja - zestawienia. W niektórych typach rysunków występuje równolegle z starszą wersja zestawień i pozwala nawet na jednoczesne stosowanie obu form zestawień

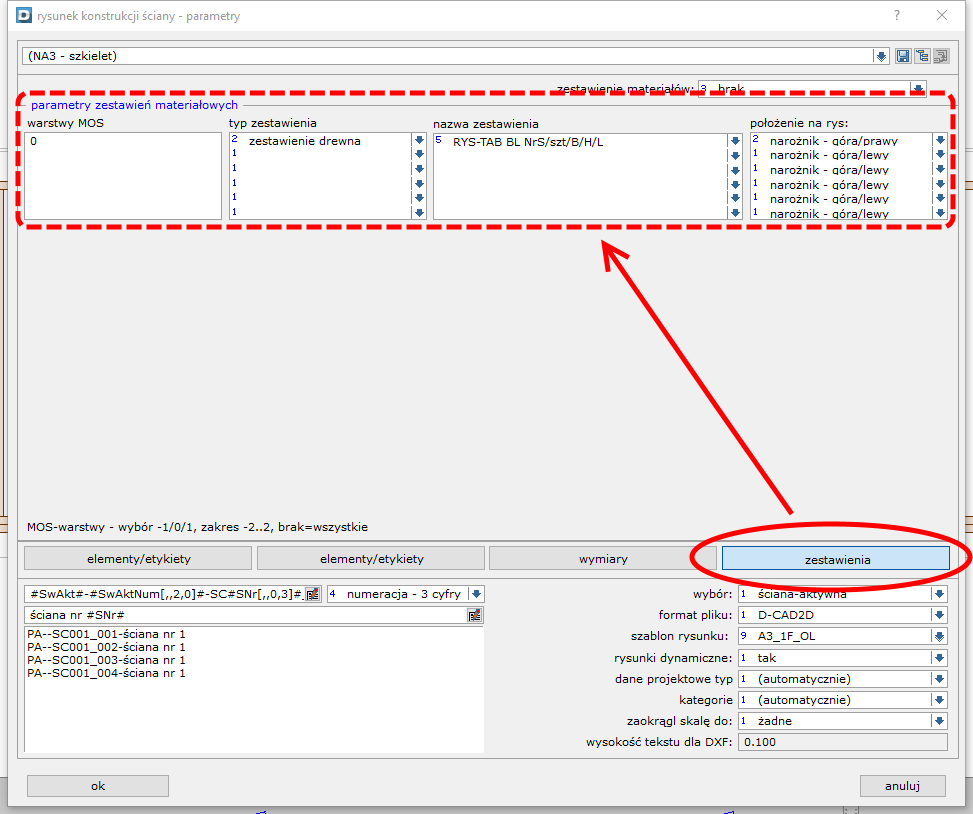

Pierwsza kolumna ustawień "warstwy MOS" to filtr przynależności materiałów. Zestawienie będzie uwzględniać tylko te materiały, które przynależą do określonych warstw, wpisanych w tym polu. Można wybrać kilka warstw rozdzielając je symbolem “/” lub zakres warstw od..do rozdzielonych symbolem “..”. Brak wartości w tym polu oznacza uwzględnienie wszystkich warstw prezentowanych na rysunku.

Druga kolumna "typ zestawienia" określa 1 z 6 typów zestawianego materiału:

• drewno

• płyty

• kształtowniki

• przedmioty

• okucia/łączniki

• komponenty

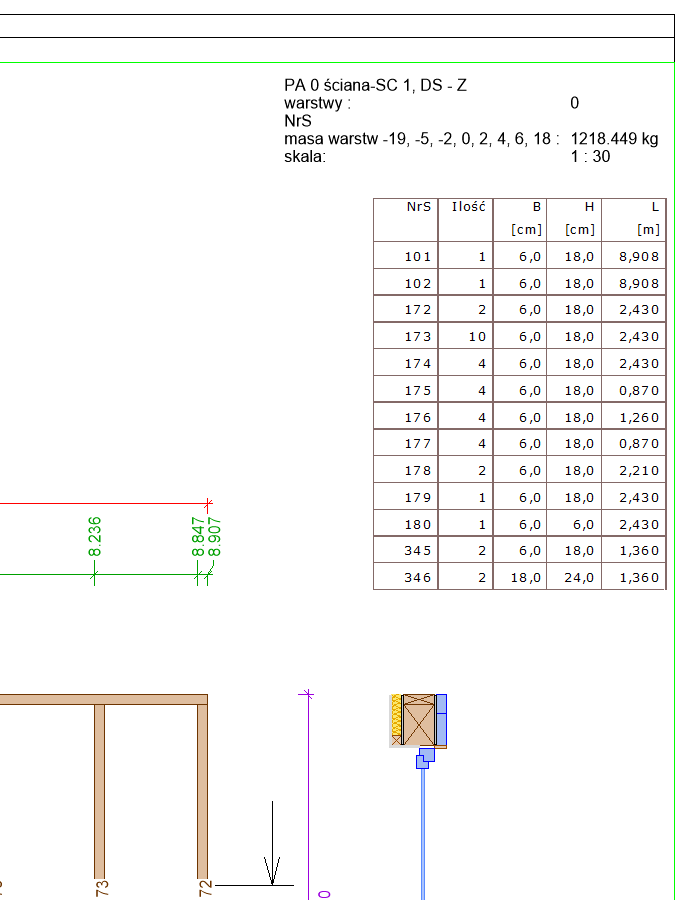

Trzecia kolumna "nazwa zestawienia" pozwala na wybór szablonu zestawienia materiałowego. Szablon ten będzie określał ilość informacji i sposób prezentacji treści. Użytkownicy mogą sami kreować wygląd zestawienia tworząc własne szablony. Standardowa kompilacja programu zawiera kilka przygotowanych szablonów oznaczonych skrótem "RYS-TAB…"

Czwarta kolumna "położenie na rys:" określa położenie list materiałowych na arkuszu papieru dostępne są 4 narożniki arkusza:

• narożnik - góra/lewy

• narożnik - góra/prawy

• narożnik - dół/lewy

• narożnik - dół/prawy

6 wierszy tego narzędzia pozwala na wstawienie 6 indywidualnych tabel do jednego rysunku
