# Wymiarowanie łat i kontrłat na rysunku ściany

System automatycznego wymiarowania łat i kontrłat rozpoznaje elementy systemu łacenia zarówno elewacji zewnętrznych jak i wewnętrznych przedścianek instalacyjnych.

### Rysunek-parametry

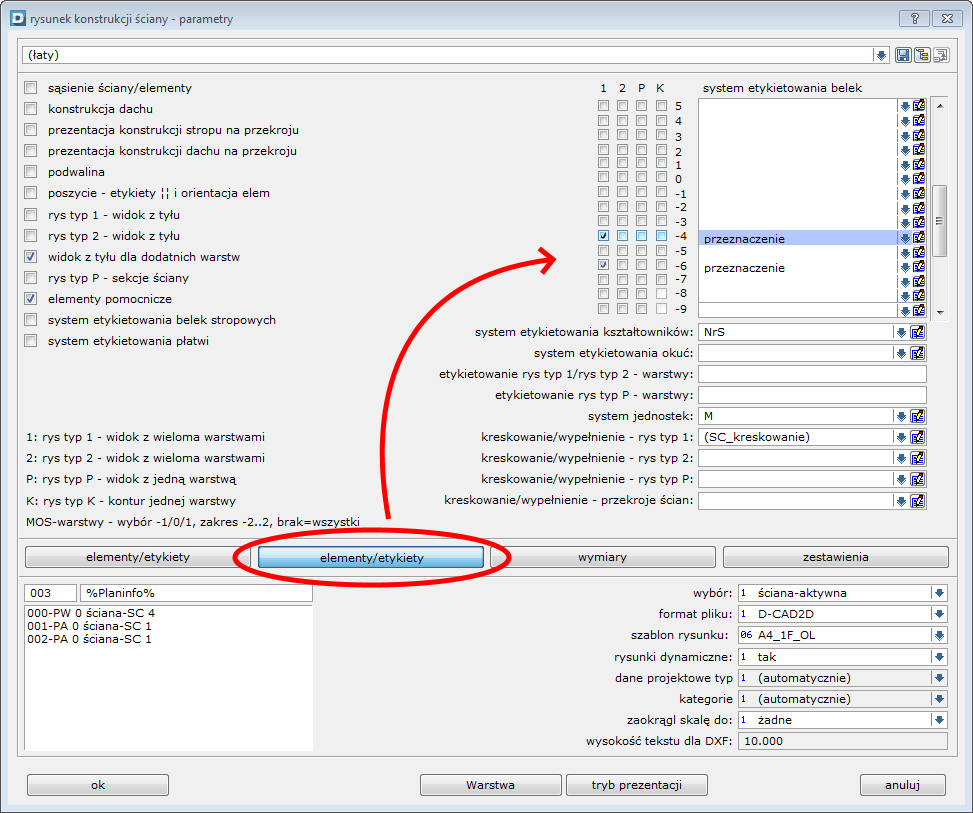

W module konstrukcja ściany wybieramy polecenie ***rysunek-konstrukcji ścian*** **(1-01-6)**. Rysunek powinien prezentować warstwy zawierające elementy łacenia ściany.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-e4708496790ea4ffdcd4abf43d4d830cd1fecd40%2Fustawienia-elementy.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

W zakładce **wymiary** wybieramy jeden z [*rodzajów wymiarowania*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/geometria-pomocnicza/2d-hilfsgeometrie_geometria-pomocnicza/bemassungen_wymiarowanie/geometria-pomocnicza-wymiary-liniowe), w opcji “***wymiarowanie łat i kontrłat***”:

* od bazy
* szeregowo
* szeregowo/od bazy
* brak

![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-8bf8bd173e96d5952af878a723f970fc9066d54e%2Fustawienia-wymiar.png?alt=media)

### Przeznaczenie

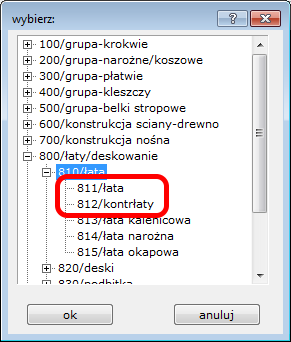

Pierwszym warunkiem wykonania łańcuchów wymiarowych przez system jest rozpoznanie elementów o konkretnym przeznaczeniu. Wymiarowaniu podlegają tylko dwa rodzaje elementów z grupy 810/łata. Są to **811/łata** i **812/kontrłaty**. Wszelkie belki o innym przeznaczeniu zostaną pominięte

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-08f6ead8f8d02400149381e849d5f78de8aa2449%2Fprzeznaczenie.png?alt=media" alt="" width="218"><figcaption></figcaption></figure>

### Układ

Drugim warunkiem jest rozpoznanie elementów o konkretnym położeniu. Wymiarowaniu podlegają tylko elementy ułożone pionowo lub poziomo w ścianie.

![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-d6f2a6cc195253731e5f806d14103f4397ede7ff%2Fpionowo.png?alt=media) ![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-dd5e10033b6215aab5bf667982e312a3aab7abb7%2Fpoziomo.png?alt=media)

### Wymiary

System tworzy jeden łańcuch pionowy dla rozstawu łat ułożonych w poziomie. Drugi łańcuch wymiarowy, poziomy tworzony jest dla rozstawu łat ułożonych w pionie. Początkiem oraz końcem łańcucha są granice warstwy, do której należą wymiarowane elementy. W ramach jednej warstwy ściany tworzone są maksymalnie 2 łańcuch wymiarowe (pion. i poziom.)

![](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-47981fa69fa6baf24ec1ac7e23317741d42fbbc1%2Fwymiary.png?alt=media)
