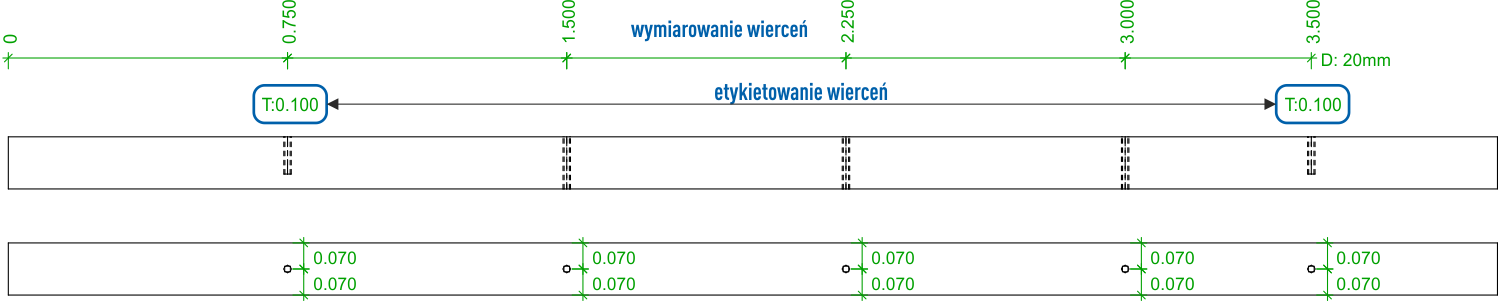

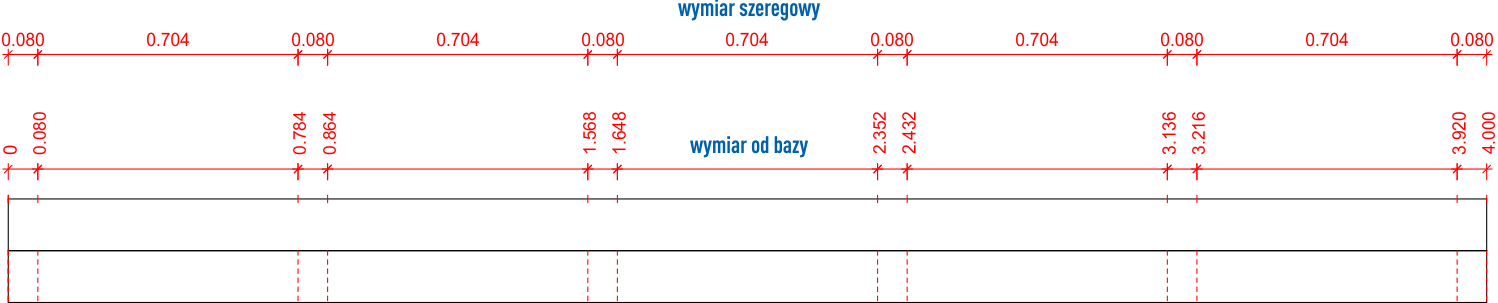

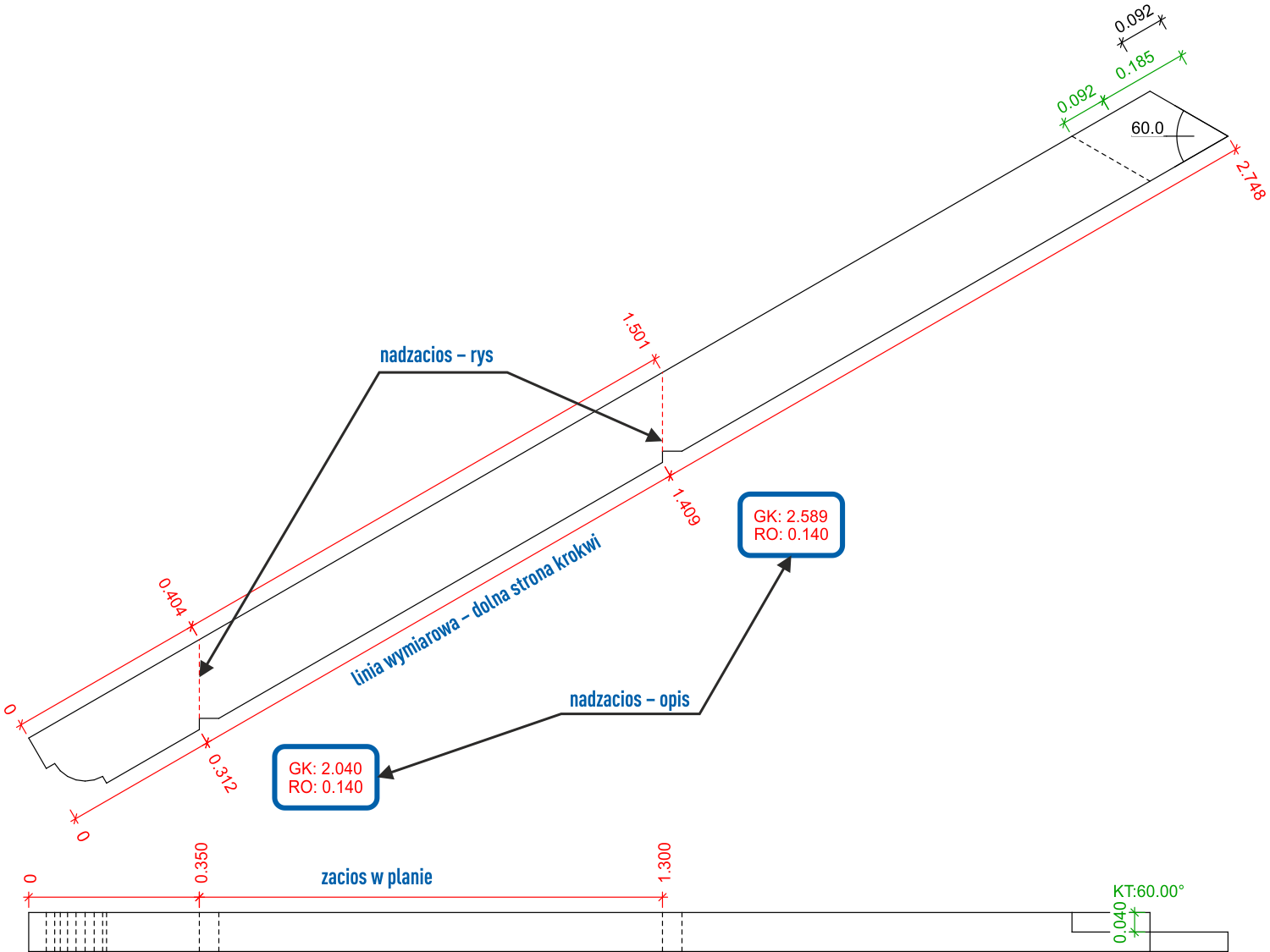

> For the complete documentation index, see [llms.txt](https://docs.dietrichs.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/plaene_rysunki/rysunek-belki-wymiary.md). # Wymiary System wymiarowania standardowych belek na rysunkach warsztatowych nie wymaga specjalnych ustawień w zakładce wymiary. Obróbki elementów takie jak: zacios, czopy, gniazda, itp. wymiarowane są automatycznie. Gabaryty elementów wymiarowane są wg ustawień w zakładce ustawienia bazowe. Zakładka wymiary jest dedykowana do wymiarowania dodatkowego parametrów obróbek elementów więźby dachowej. ### **Zacios** Sekcja poświęcona wymiarowaniu i opisowi obróbki zacios zwykły. Rysunek warsztatowy belki - wymiarowanie zaciosów **zacios w planie** – opcja umożliwia wstawienie wymiaru określającego położenie zaciosu w poziomie, na rzucie z góry ***linia wymiarowa – dolna strona krokwi*** – opcja umożliwia wstawienie wymiaru określającego położenie zaciosu na dolnej stronie krokwi ***baza linii wymiarowej*** – opcja umożliwia kontrolę położenia punktu początkowego dla linii wymiarowej od bazy dla położenia zaciosów. Dostępne warianty to: * początek elem – początek elementu * koniec elem – koniec elementu ***nadzacios – rys*** – opcja umożliwia określenie typu nadzaciosu w formie graficznej na rysunku za pomocą linii przerywanej: * pionowy (LO) – nadzacios pionowy – pionowa linia * prostopadły (RO) – nadzacios prostopadły – prostopadła linia ***nadzacios – opis*** – opcja umożliwia wybór opisu nadzaciosu w postaci wartości oraz oznacznia * pionowy (LO) – oznaczenie i wartość nadzaciosu pionowego - LO 0,140 * prostopadły (RO) – oznaczenie i wartość nadzaciosu prostopadłego - RO 0,140 **Dowolny zacios i zacios narożny/koszowy** Dwie sekcja poświęcone wymiarowaniu i opisowi obróbek dowolny zacios oraz zacios koszowy i narożny. Posiadają identyczne opcje ***rzędna GK zaciosu*** – opcja umożliwia wymiarowanie rzędnej górnej krawędzi zaciosu za pomocą znacznika poziomu. Znacznik poziomu występuje jedynie w przypadku gdy płaszczyzna zaciosu jest pozioma. ***wymiar w planie*** – opcja umożliwia wstawienie wymiaru odległości między punktami przecięcie krawędzi płatwi z krawędziami elementu na widoku z góry elementu ***położenie GK zaciosu*** – opcja umożliwia wstawienie dodatkowego wymiaru wyznaczającego położenie górnej krawędzi zaciosu na linii określającej położenie zaciosu w widoku z boku nadzacios – opis – opcja umożliwia wybór opisu nadzaciosu w postaci wartości oraz oznaczenia * pionowy (LO) – oznaczenie i wartość nadzaciosu pionowego - LO 0,140 * prostopadły (RO) – oznaczenie i wartość nadzaciosu prostopadłego - RO 0,140 ### **Znaczniki** Sekcja poświęcona wymiarowaniu znaczników. Wymiarowanie znaczników jest możliwe po ich wygenerowaniu. Brak znaczników na elementach uniemożliwi ich wymiarowanie. Rysunek warsztatowy belki - wymiarowanie znaczników ***wymiar szeregowy*** – opcja umożliwia wstawienie linii wymiarowej szeregowej do wymiarowania znaczników ***wymiar od bazy*** – opcja umożliwia wstawienie linii wymiarowej od bazy do wymiarowania znaczników ***wymiar szeregowy/od bazy*** – opcja umożliwia wstawienie linii wymiarowej szeregowej/od bazy do wymiarowania znaczników. Wybór tej opcji zastępuje opcje w/w. ### **Wiercenia** Sekcja poświęcona wymiarowaniu i opisowi obróbki wiercenia. Rysunek warsztatowy belki - wymiarowanie wierceń ***wymiarowanie wierceń*** – opcja umożliwia wstawienie linii wymiarowej położenia osi wiercenia. Linia wymiarowa posiada opis określający średnicę wiercenia oraz jednostkę, w której została wyrażona. Wymiarowanie wiercenia jest realizowane na widoku z boku oraz na widoku z góry ***etykietowanie wierceń*** – opcja umożliwia opis głębokości wiercenia w przypadku wierceń nie przelotowych ***wymiarowanie głębokości wierceń od czoła (A)*** – opcja umożliwia opis głębokości wiercenia w przypadku wierceń nie przelotowych wykonywanych od czoła lub końca elementu.
