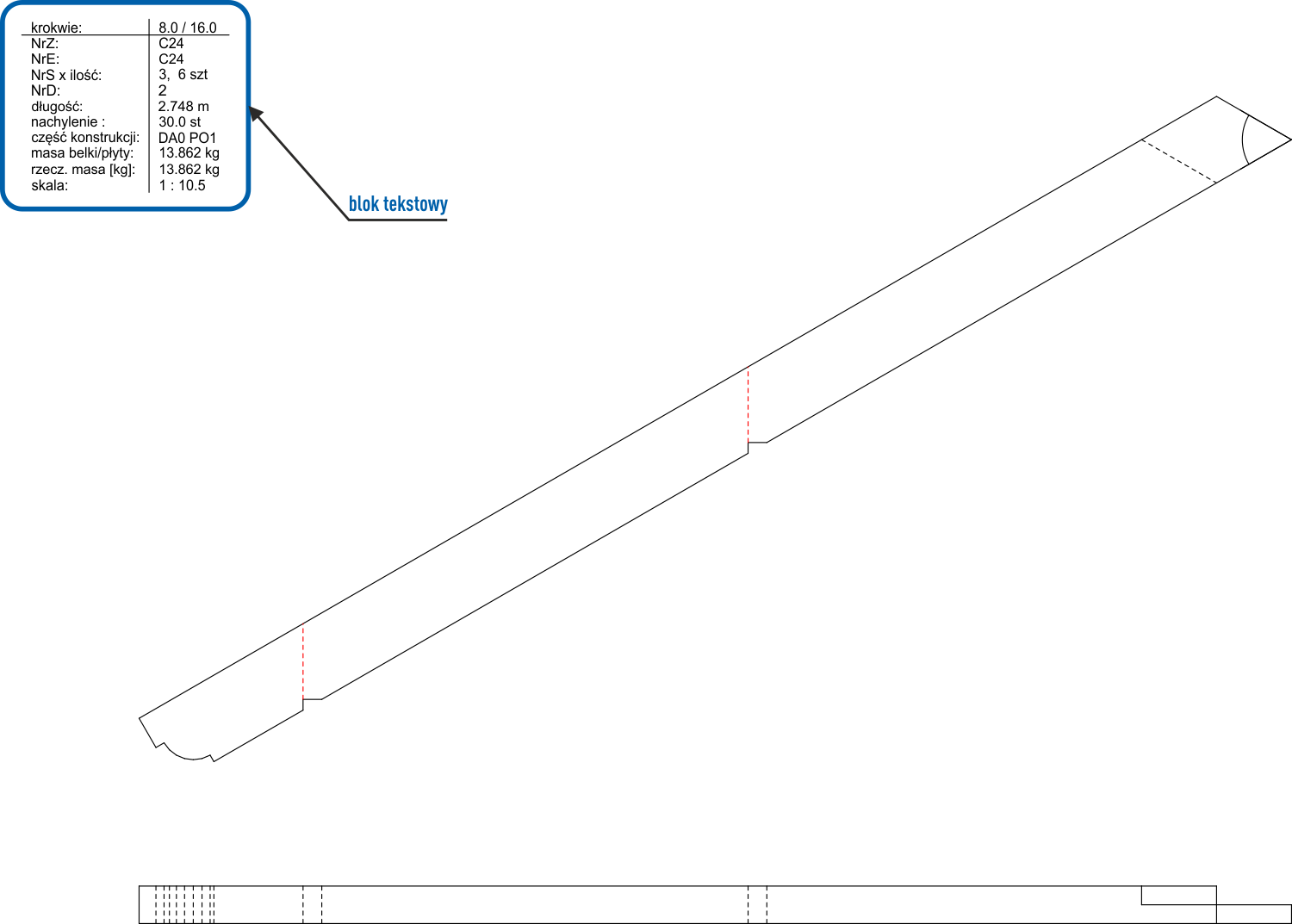

> For the complete documentation index, see [llms.txt](https://docs.dietrichs.com/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/plaene_rysunki/rysunek-belki-blok-tekstowy.md). # Blok tekstowy Pole tekstowe to blok tekstu zawierający dodatkowe informacje związane z elementem prezentowanym na rysunku. Zakładka określa jakie informacje pojawią się w polu tekstowym. Formatowanie za pomocą stylu tekstu jest realizowane z poziomu zakładki ustawienia bazowe, opcja jednostki blok tekstowy – styl tekstu. W przypadku braku zaznaczania przy poniższych opcjach, pole tekstowe zawierało będzie jedynie informację o skali w jakiej został wykonany rysunek. Jeżeli został wyznaczony środek ciężkości i masa elementu, to w polu tekstowym pojawi się informacja o rzeczywistej masie elementu oraz symbol środka ciężkości na elemencie. Rysunek warsztatowy belki - blok tekstowy na rysunku ***przeznaczenie*** – opcja umożliwia prezentację funkcji elementu w konstrukcji np. murłata, krokiew, krokiew koszowa ***przekrój BxH*** – opcja umożliwia prezentację przekroju elementu. Jednostki w jakich wyrażony jest przekrój oraz separator definiowany jest w zakładce ustawienia bazowe, opcja jednostki ***NrE – nr elementu*** – opcja umożliwia prezentację numeru elementu przypisanego do niego ***NrZ – nr zamówienia*** – opcja umożliwia prezentację numeru zamówienia przypisanego do niego ***NrS x ilość elementów*** – opcja umożliwia prezentację numeru sortowania przypisanego do niego oraz ilość elementów o takim numerze ***NrD*** – opcja umożliwia prezentację numeru elementu na liście z drewnem przypisanego do niego ***długość wg zestawienia*** – opcja umożliwia prezentację całkowitej długości elementu zgodnej z wartością w zestawieniu materiałów. ***nachylenie*** – opcja umożliwia prezentację kąta nachylenia elementu ***MOS – konstrukcja*** – opcja umożliwia prezentację informacji o przynależności elementu do części obiektu np. DA PO1 (DA – dach, PO1 – połać nr 1) ***pakiet/element*** – opcja umożliwia prezentację informacji o przynależności elementu do pakietów (prefabrykatów) np. paneli ściennych, stropowych lub dachowych **masa belki** – opcja umożliwia prezentację masy elementu bez konieczności wyznaczania środka ciężkości
