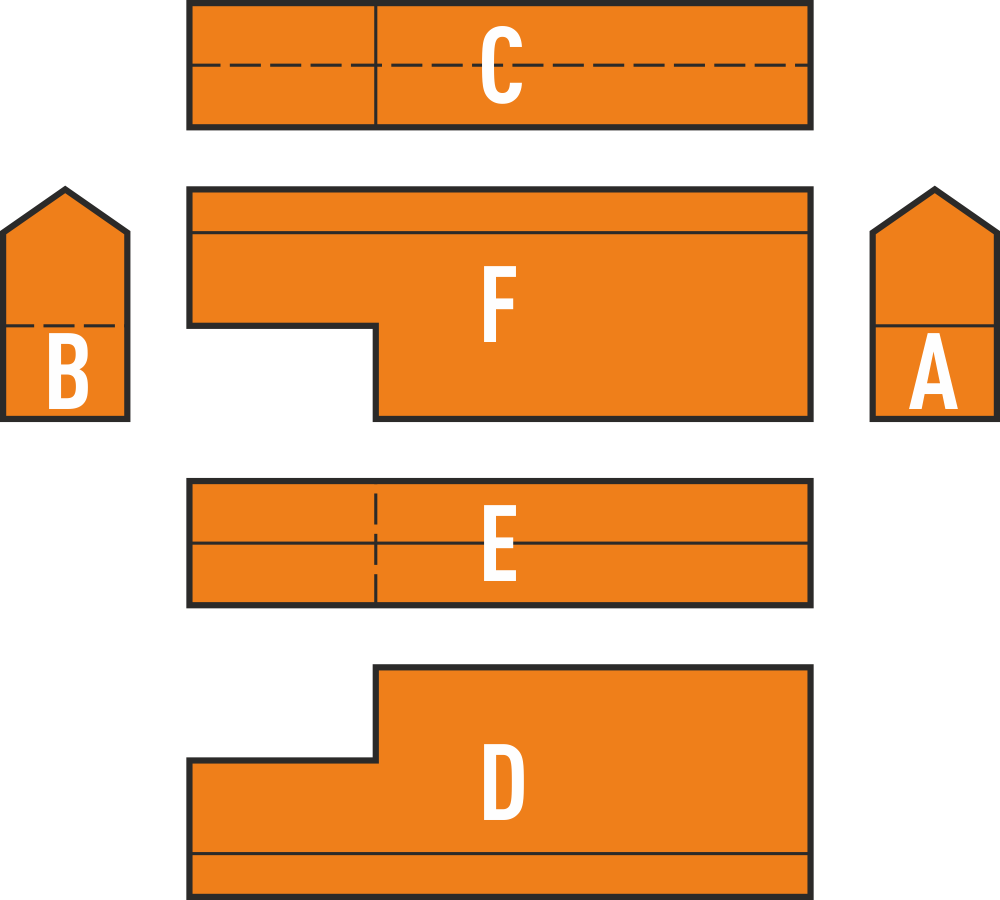

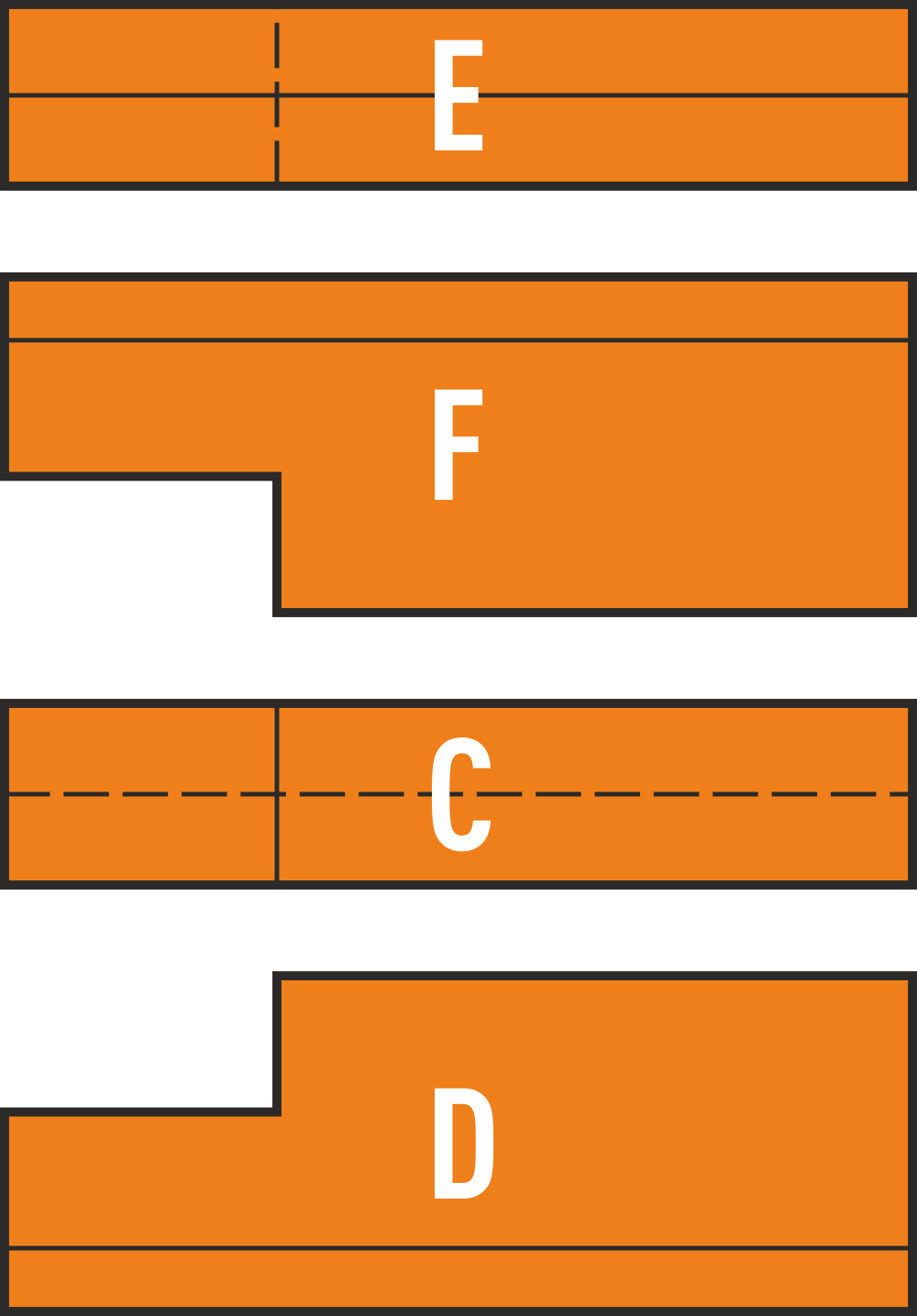

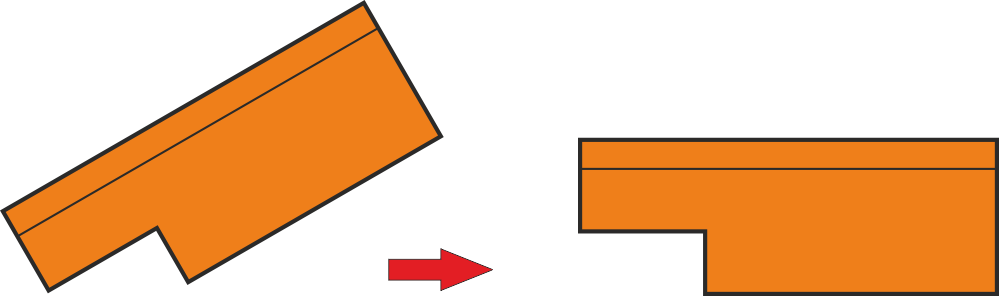

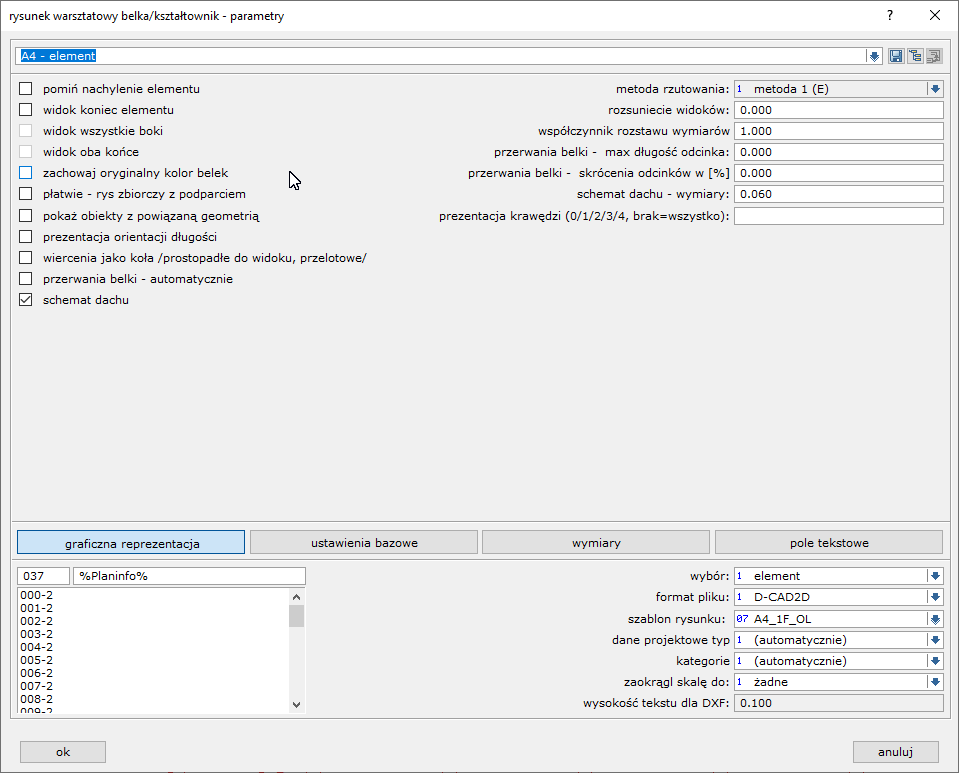

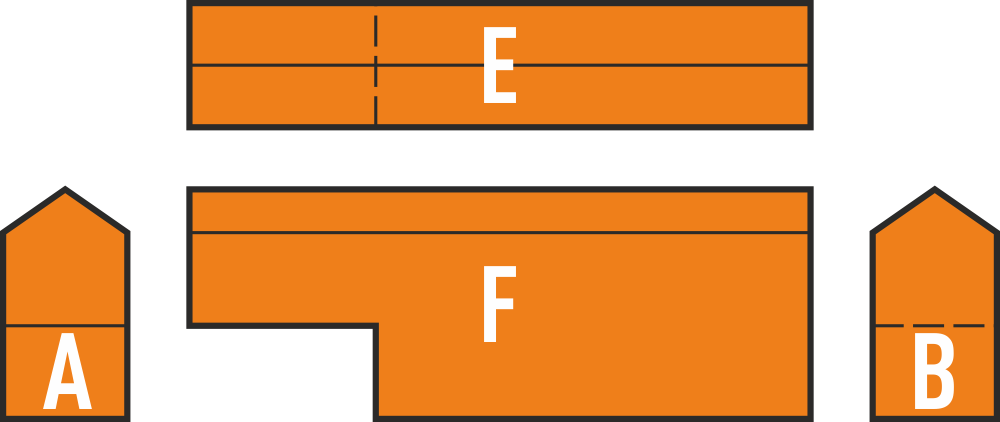

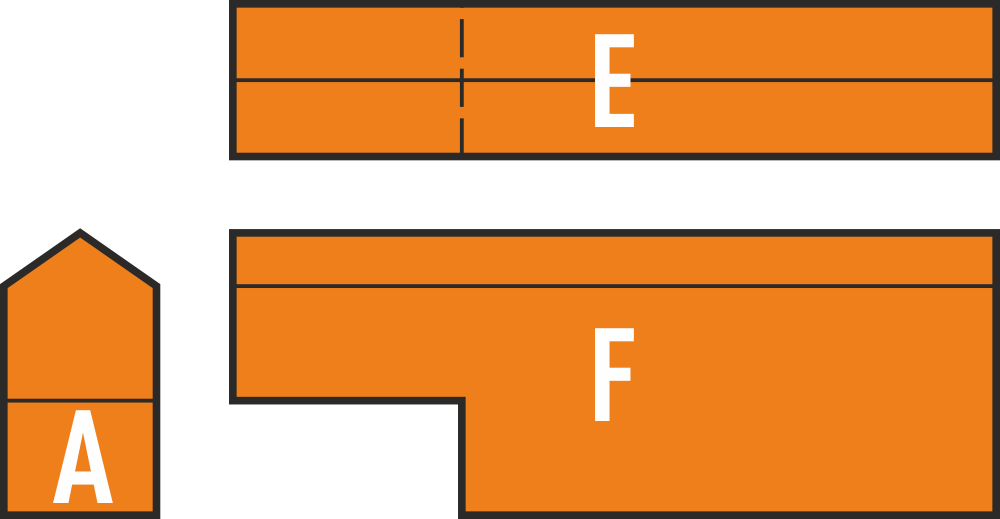

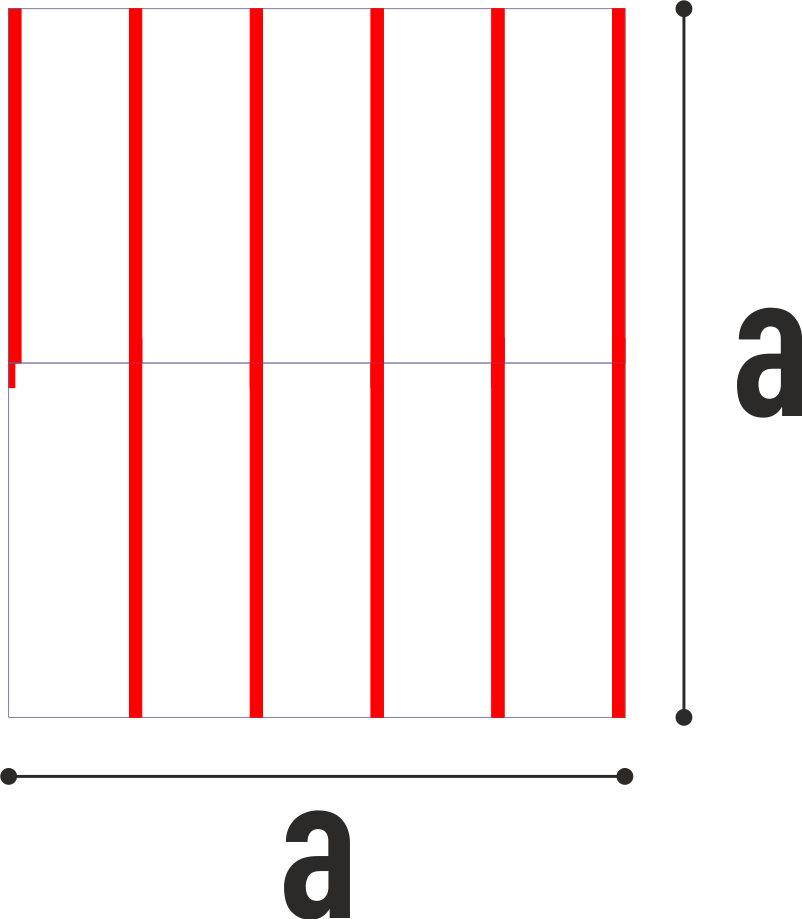

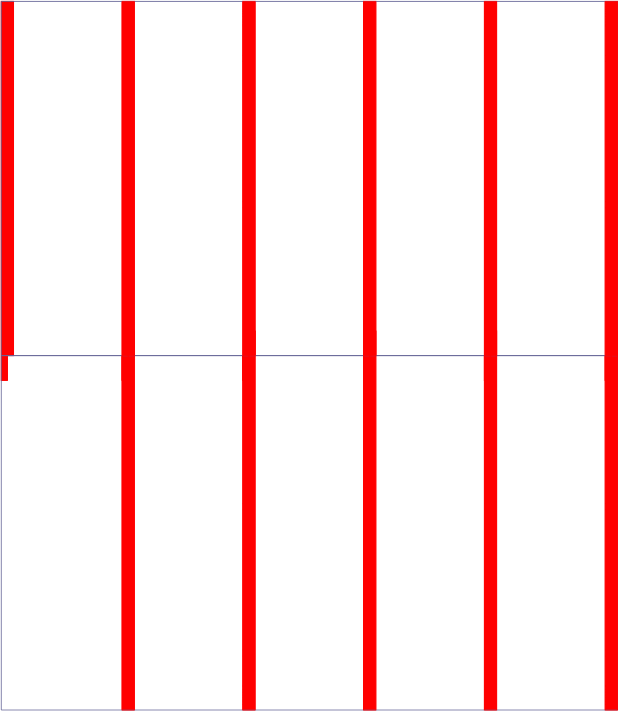

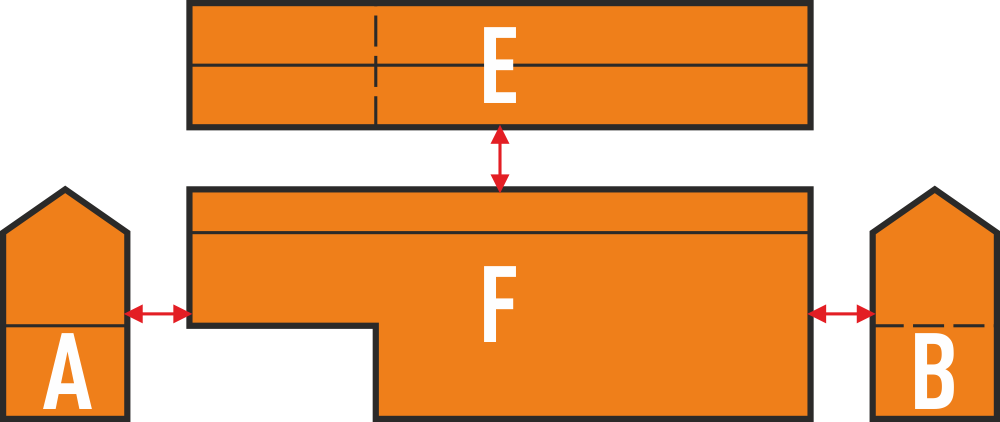

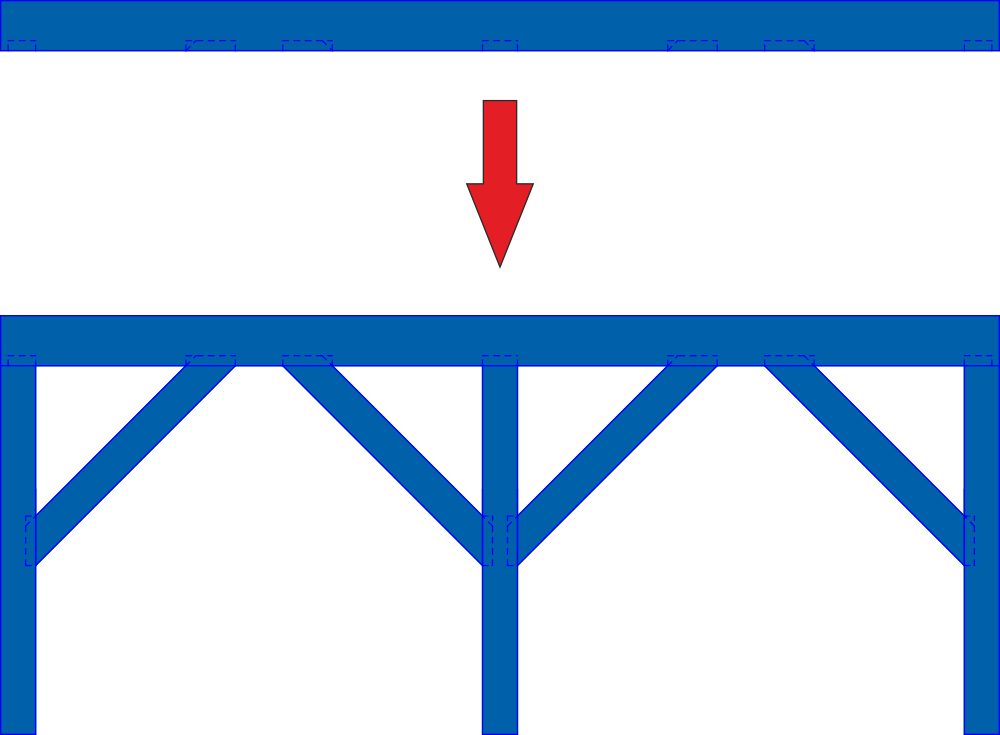

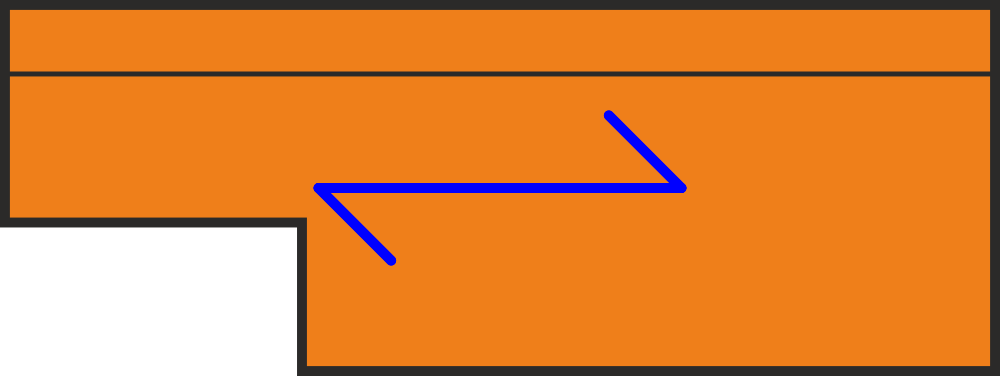

# Graficzna reprezentacja Sekcja ustawień reprezentacja graficzne determinuje sposób prezentacji elementu na rysunku. Zarządza układem graficznym oraz zawartością rysunku: ilością i ustawieniem widoków. Rysunek warsztatowy belki - graficzna reprezentacja ***pomiń nachylenie elementu*** – opcja w formie pola zaznaczenia kontroluje prezentację elementu w rzeczywistym układzie jaki występuje w modelu z nachyleniem lub z jego pominięciem. W takim przypadku elementy „leży” poziomo. Opcja istotna z punktu widzenie elementów więźby dachowej: krokwi, krokwi narożnych i koszowych. Pominięcia nachylenia elementów uaktywnia opcje: widok koniec elementu, widok wszystkie boki, widok oba końce oraz tryb rzutowania. Rysunek warsztatowy belki - pomiń nachylenie ***metoda rzutowania*** – określa położenie widoków stron elementu na rysunku. Dostępne są dwie metody: * metoda 1 – zakłada następujący układ widoków: widok z dołu C, widok z prawej F, widok z góry E, widok z lewej D Rysunek warsztatowy belki - metoda rzutowania 1 * metoda 3 – zakłada następujący układ widoków: widok z góry E, widok z prawe Fj, widok z dołu C, widok z lewej D Rysunek warsztatowy belki - metoda rzutowania 3 ***współczynnik rozstawu wymiarów*** – opcja skaluje odległość między liniami wymiarowymi oraz elementem. Dozwolone stosowanie wartości ułamkowych. ***rozsunięcie widoków*** – to opcja określająca stałą odległość między widokami na rysunku. Wartość podana w oknie dialogowym uwzględnia aktualny system jednostek w modelu 3D. Podana odległość zostanie zachowana na wydruku jeżeli zmianie nie ulegnie skala rzutni rysunkowej. Rysunek warsztatowy belki - widoki rozsunięcie ***widok koniec elementu*** – opcja umożliwia dodanie jednego widoku elementu od strony początku belki Rysunek warsztatowy belki - widok początek belki ***widok wszystkie boki*** – opcja umożliwia wykonanie widoków wszystkich czterech ścian belki Rysunek warsztatowy belki - widok wszystkie strony ***widok oba końce*** - opcja umożliwia dodanie dwóch widoków elementu od strony początku i końca elementu. Opcja o podobnym charakterze jak widok koniec elementu lecz działa całkowicie niezależnie Rysunek warsztatowy belki - widok początek/koniec belki ***zachowaj oryginalny kolor belek*** – opcja umożliwia kontrolę koloru elementu na rysunku. W przypadku wyboru tej opcji rysunek belki otrzyma kolor taki sam jak w modelu 3D np krokiew - kolor czerwony, płatew - kolor niebieski. W przeciwnym przypadku rysunek zostanie wykonany w kolorze czarnym. ***płatwie rysunek zbiorczy z podparciem*** – to specjalna opcja dedykowana dla elementów typu płatew (typ elementu 310 - 320). Wybór tej opcji spowoduje wygenerowanie rysunku zbiorczego płatwi oraz słupów i mieczy podpierających płatew. Choć mowa o rysunkach warsztatowych pojedynczych elementów, w tym przypadku powstanie rysunek zbioru powiązanych elementów. Rysunek warsztatowy płatwi - konstrukcja podparcia ***pokaż obiekty powiązane z geometrią*** – opcja dedykowana dla belek powstałych lub edytowanych w D-CAM. Funkcja (4 – 2), (4 – 4) w module D-CAM umożliwia powiązanie linii i punktów z elementami 3D. Wybór tej opcji będzie skutkował prezentacją na rysunku elementu również powiązanej z nim geometrii. ***prezentacja symbolu długości*** – wybór opcji spowoduje dodaniem do rysunku elementu dodatkowego symbolu oznaczającego orientację osi (długości) elementu. Rysunek warsztatowy belki - symbol długości ***wiercenia jako koła / prostopadle do widoku, przelotowe/*** - opcja umożliwia zmianę opisu geometrii otworu wiercenia z wieloboku na koło. Prezentacja w formie koło jest możliwa jednie na wierceń prostopadłych do płaszczyzny elementu. ***schemat dachu*** – opcja generuje dodatkowy widok z rzutem więźby. Na schemacie, wyróżnione są elementy prezentowane na rysunku warsztatowym. Rysunek warsztatowy belki - schemat dachu ***schemat dachu – wymiary*** – opcja kontroluje wielkość widoku ze schematem dachu. Wartość podana w oknie dialogowym (a) uwzględnia aktualny system jednostek w modelu 3D Rysunek warsztatowy belki - schemat dachu rozmiar widoku ***prezentacja krawędzi (0/1/2/3/4, brak = wszystko)*** – opcja kontroluje prezentację krawędzi elementów według ich hierarchii. Zagadnienie zostało opisane w odrębnym artykule Opcja związane z wyrwaniami na rysunkach elementów, czyli: ***przerwania belki – automatycznie, przerwania belki – max długość belki, przerwania belki – skrócenie odcinków w \[%]***, została opisana w odrębnym artykule --- # Agent Instructions: Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/plaene_rysunki/rysunek-belka-graficzna-reprezentacja.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
