# Prefabrykacja płytowa ścian – dokumentacja paneli

Rysunek warsztatowy, montażowy czy poglądowy to wciąż podstawowe narzędzie produkcyjne. Pozwalają sprawnie i bezbłędnie przygotować poszczególne części budynku. Ważne by zawierały właściwe informacje.

### **Rysunek rzut kondygnacji z podziałem na panele**

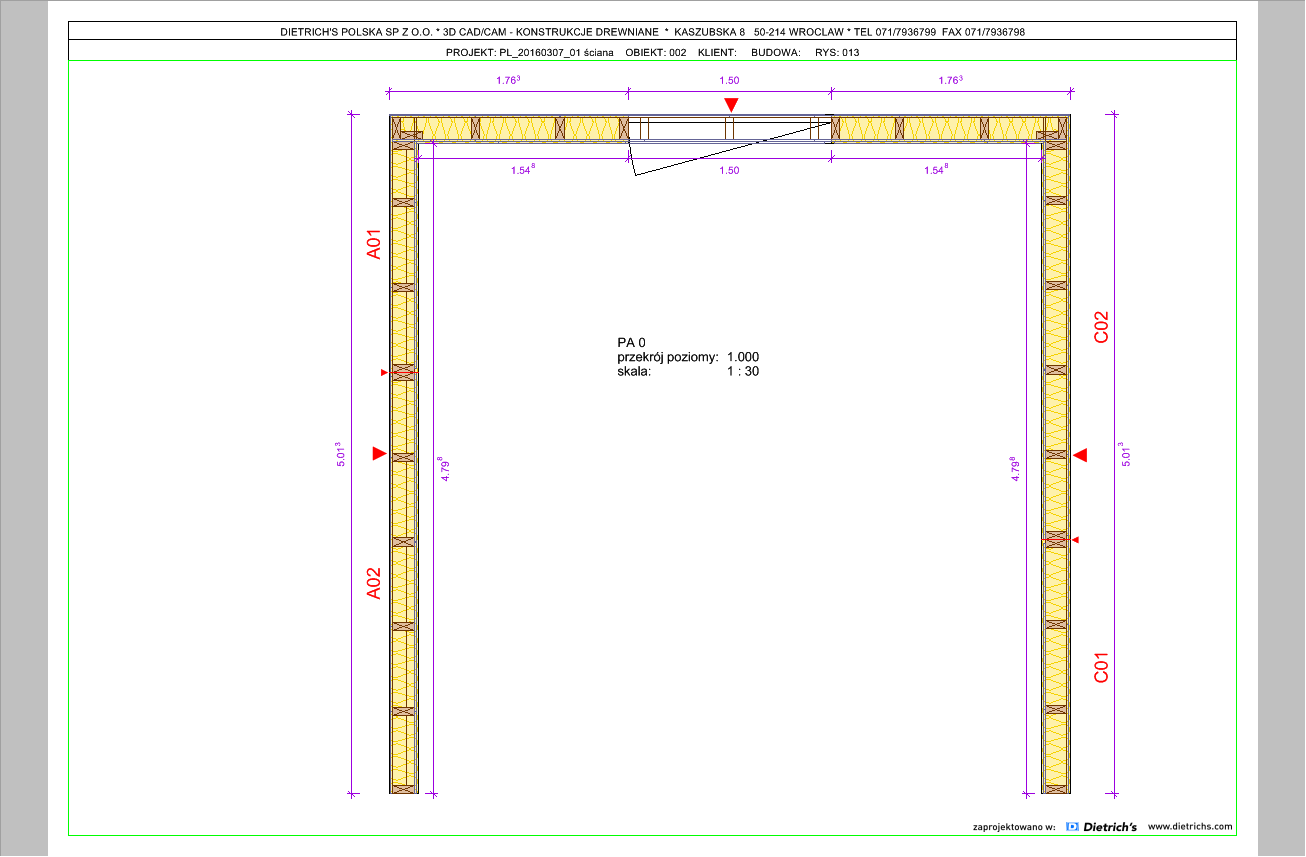

Sposób podziału ścian na panele można przestawić na rysunku zbiorczym rzutu kondygnacji. Taki typ rysunku wydaję się być optymalnym rozwiązaniem na etap montażu paneli na budowie. Wybieramy funkcję **1 plik – 01 rysunki – 4 *****rzut kondygnacji***. W oknie rysunek rzut kondygnacji – parametry i zakładce reprezentacja/etykietowanie należy zaznaczyć opcję „podział ściany na panele”. Na rysunku zostaną przestawione i opisane panele.**Rysunek konstrukcji ściany z podziałem na panele**

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-bbb51f375d7fdf98ddc9ab98ec57fe52bdac7855%2Frys_rzut_panele.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

Rysunek konstrukcji pojedynczej ściany może zawierać informację o jej podziale na panele i ich oznaczenia. Wybieramy funkcję **1 plik – 01 rysunki – 6 rysunek -&#x20;*****konstrukcja ściany***. W oknie rysunek konstrukcji ściany – parametry i pierwszej zakładce elementy/etykiety należy określić „*zakres obiektów na rysunku*”. W tym przypadku wybieramy opcję ***ściana***. W kolejnym kroku należy określić sposób opisu paneli na rysunku. Do tego celu służy zakładka wymiary oraz opcja "*opis paneli"*:

![opis paneli na rysunku](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-54fc0a233b086a348215f8a082aac94d45c3ebf7%2Frys_sc_panel.png?alt=media)

* ***pokaż*** ***-*** prezentacja paneli w formie cieniowania różnymi kolorami
* ***pokaż oznacz -*** prezentacja paneli w formie cieniowania różnymi kolorami i ich opis
* ***wymiar od bazy -*** jak wyżej oraz wymiarowanie położenia granic paneli od bazy
* ***wymiar szeregowy -*** jak wyżej oraz wymiarowanie położenia granic paneli szeregowe
* ***szeregowy/od bazy -*** jak wyżej oraz wymiarowanie położenia granic paneli szeregowe i od bazy
* ***brak -*** brak prezentacji paneli na rysunku

### **Rysunek konstrukcji paneli**

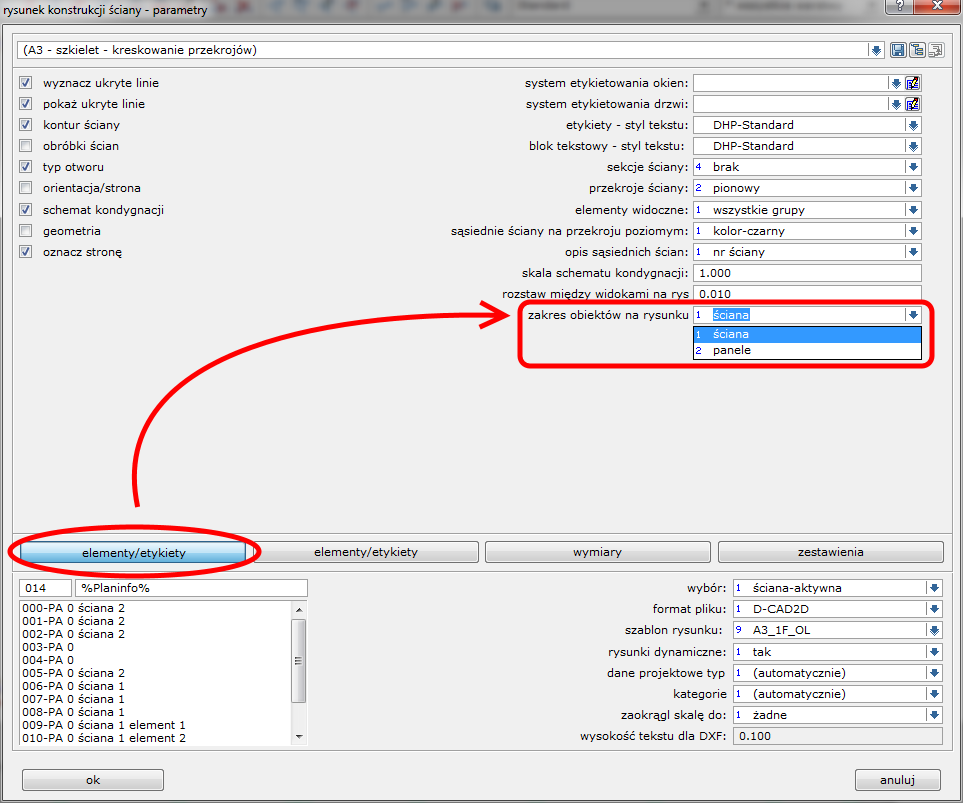

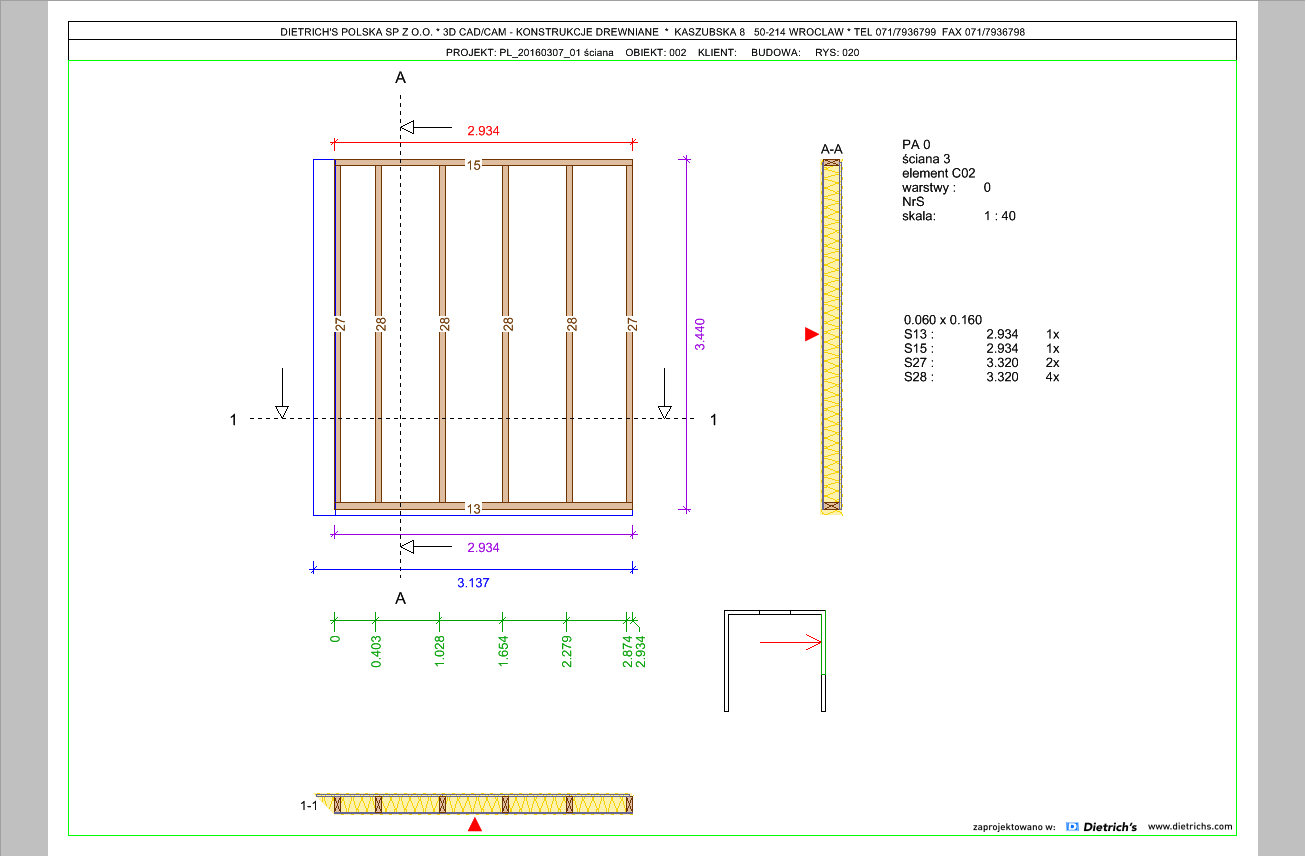

Rysunki konstrukcji paneli wykonujemy dla wszystkich paneli w obrębie ściany. Nie ma możliwości wykonania rysunku dla indywidualnie wybranego panela. Wybieramy funkcję 1 plik – 01 rysunki – 6 rysunek - konstrukcja ściany. W oknie rysunek konstrukcji ściany – parametry i pierwszej zakładce elementy/etykiety należy określić „zakres obiektów na rysunku”. W tym przypadku wybieramy opcję \_panele\_.Środek ciężkości

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-c59b4ba311a38ce122bca93463abeeaab346a7f0%2Frys_sc_panel_set.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-5a44aed872a057475f4e76f2bbf641797f942c74%2Frys_panel.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

Do [wyznaczenia środka ciężkości](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/gewicht-und-schwerpunkt-einer-wand-ermitteln) paneli wykorzystujemy tą samą komendę co w przypadku całych ścian. Funkcja rozpoznaje podział na panele i dla każdego z nich wyznacza środek ciężkości.
