# Automatyczne kreskowanie rysunków
Czytelna dokumentacja rysunkowa to nie tylko minimalizacja błędów odczytu czy skrócony czas produkcji. To również wizerunek firmy. Automatyczne kreskowanie i cieniowanie elementów rysunkowych znacznie poprawia wygląd dokumentacji przy minimalnym nakładzie pracy.
System kreskowania dostępny jest w większości rysunków typu [rzut](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/plaene_rysunki/przejrzyste-rysunki-scian), [przekrój](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/informacje-na-przekrojach). Zawiera on następujące opcje:
* ***warstwy dachu*** - kreskowanie lub/i wypełnienie otrzymują te widoczne warstwy dachu, które w [typie dachu](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/dach_dach/typ-polaci-definicja-i-edycja) mają przypisany ***NrE*** (rodzaj materiału) oraz zaznaczone pole ***PL*** (wizualizacja). Wzór kreskowania i kolor wypełnienia pochodzą z ustawień materiału w bazie materiałowej.
* ***warstwy stropu*** - kreskowanie lub/i wypełnienie otrzymują te widoczne warstwy stropu, które w [typie stropu](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/deckenkonstruktion_strop/rodzaje-stropow) mają przypisany ***NrE*** (rodzaj materiału) oraz zaznaczone pole ***PL*** (wizualizacja). Wzór kreskowania i kolor wypełnienia pochodzą z ustawień materiału w bazie materiałowej.
* ***warstwy ściany*** - kreskowanie lub/i wypełnienie otrzymują te widoczne warstwy ściany, które w [typie ściany](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/grundriss_rzut-kondygnacji/typ-sciany-definicja) mają przypisany ***NrE*** (rodzaj materiału). Warstwy ścian są widoczne tylko na przekrojach. Wzór kreskowania i kolor wypełnienia pochodzą z ustawień materiału w bazie materiałowej.
* ***ściany*** - kreskowanie lub/i wypełnienie otrzymują widoczne płaszczyzny tych ścian, które w [typie ściany](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/grundriss_rzut-kondygnacji/typ-sciany-definicja) mają określony ***wzór kreskowania*** i ***kolor wypełnienia***.
* ***elementy warstw (2/-1/..., brak=wszystkie)*** - kreskowanie lub/i wypełnienie otrzymują płaszczyzny widocznych elementów (belek, płyt, kształtowników, itp.). Wzór kreskowania i kolor wypełnienia pochodzą z ustawień indywidualnych materiału zapisanych w [*info-element*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/info-element-informacja-i-edycja-wlasciwosci). Dostępne 4 pola pozwalają dowolnie skonfigurować rysunek.
Ponadto system kreskowania rozróżnia dwa rodzaje płaszczyzn na rysunkach:
* ***przekroje*** - kreskowanie lub/i wypełnienie otrzymają te powierzchnie, które powstały na skutek przecięcia płaszczyzną przekroju
* ***widoki*** - kreskowanie lub/i wypełnienie otrzymają wszystkie widoczne powierzchnie nie przecięte płaszczyzną przekroju

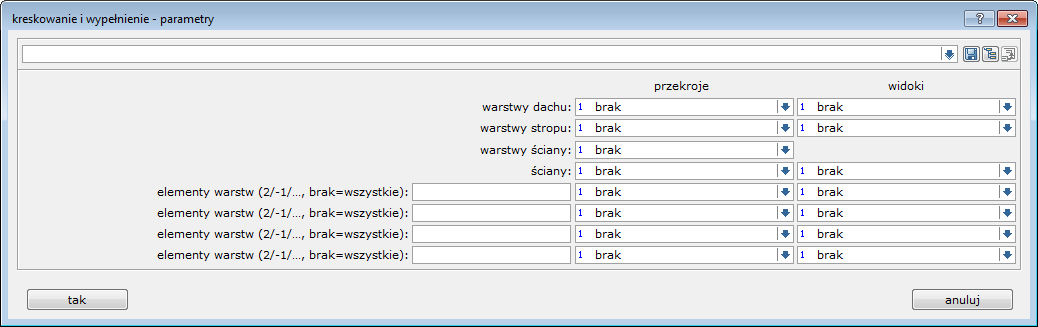

| | ***przekroje*** | ***widoki*** |
| ------------------------------------------------ | -------------------------------- | -------------------------------- |
| ***warstwy dachu*** |  |  |
| ***warstwy stropu*** |  |  |
| ***warstwy ściany*** |  |  |
| ***ściany*** |  |  |
| ***elementy warstw (2/-1/..., brak=wszystkie)*** |  |  |
Użytkownik może zastosować dwa rodzaje kreskowania: ***kreskowanie*** o określonym wzorze oraz ***wypełnienie*** o określonym kolorze. Te dwa systemy mogą łączyć się ze sobą - kreskowanie na tle wypełnienia. Informacje o wzorze i kolorze są zawarte w bazie materiałowej dla danego NrE (warstwy, elementy) lub ustawieniach typu ściany dla kreskowania ściany.
{% hint style="danger" %}
**UWAGA:**

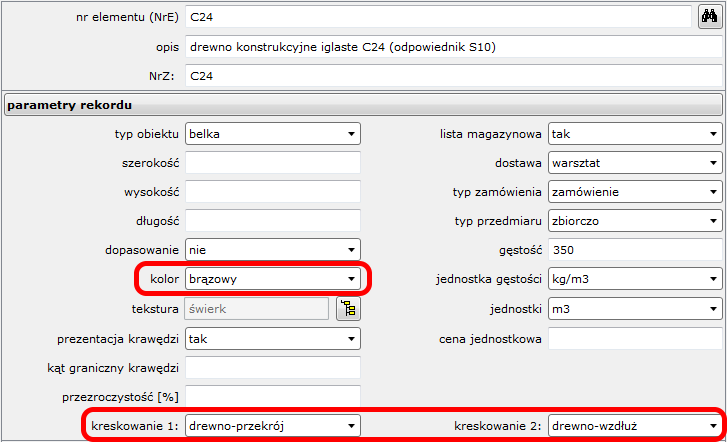

Należy zwrócić uwagę czy używany przez nas rekord z bazy materiałowej (NrE) dla elementów lub warstwy zawiera w swoich ustawieniach zapisany wzór kreskowania i kolor.
{% endhint %}
{% hint style="danger" %}
**UWAGA:**

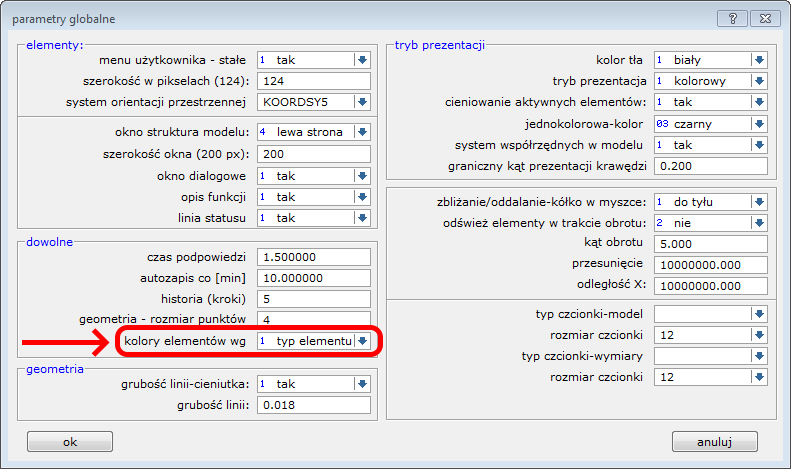

Kolory elementów mogą różnić się od tych zapisanych w bazie materiałowej. Wynika to z zastosowania dwóch systemów nadawania kolorów elementom w momencie ich wstawiania do modelu. Ustawienia te znajdują się w module D-CAM **1 plik - 7 ustawienia - 2** ***parametry-globalne***. W sekcji *dowolne* znajduje się opcja ***kolory elementów wg:***
{% endhint %}
* ***typ elementu*** - kolor elementu jest zgodny z numerem przeznaczenia (np.: grupa 100 -> czerwony; 300 -> niebieski; itd.)
* ***NrE*** - kolor elementu jest zgodny z zapisem w bazie materiałowej
* ***typ elementu (kombibloki)*** - od wersji 21; kolory elementów pochodzących z Kombi-Bloków są nadawane wg kolorów grup przeznaczenia (np.: grupa 100 -> czerwony; 300 -> niebieski; itd.)
