# Ustawianie widoku w modułach konstrukcji ścian i stropu.
Szybka i wydajna praca wymaga dostosowania środowiska pracy do aktualnych potrzeb.\
W modułach projektowych konstrukcja ścian i konstrukcja stropu wyświetlanie poszczególnych elementów możemy określić w oknie **(1 plik - 7 ustawienia - 1 tryb prezentacji)**. W widoku bieżącej ściany/stropu pokazane są elementy przynależące do danej części budynku według podziału MOS. Informacje o przynależności elementu możemy zawsze szybko sprawdzić z podręcznego menu: środkowy przycisk myszy **info-element**.

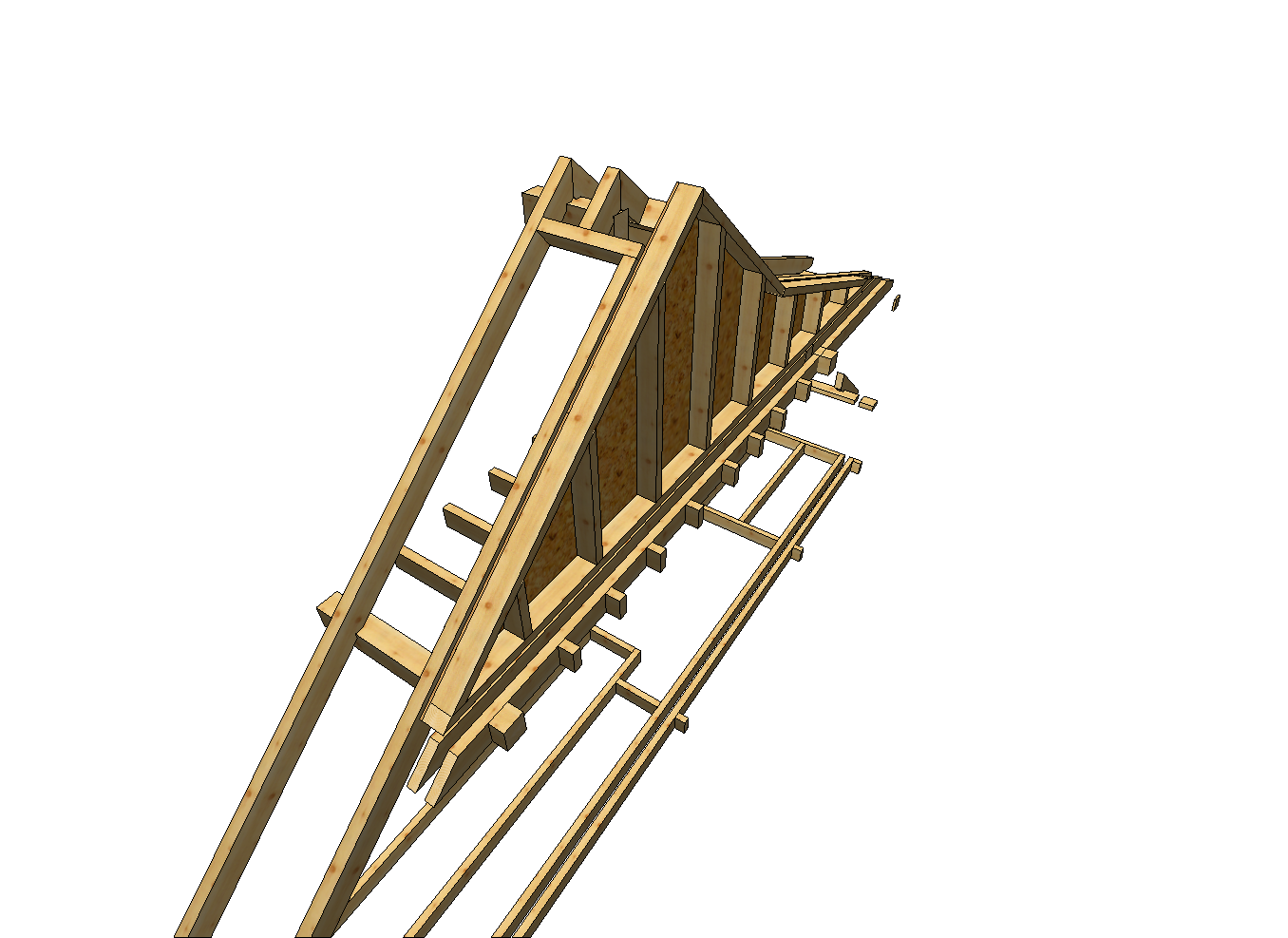

Wyświetlanie elementów sąsiednich ścian, stropów czy dachu pomaga zorientować się w strukturze budynku dając czytelny obraz projektowanej konstrukcji. Precyzyjnego ustawienia tej funkcji możemy dokonać w oknie **(1 plik - 7ustawienia - 2 parametry globalnie)**.
Możemy tu określić jaki obszar przed („z przodu/powyżej wiązara”) i za („z tyłu/poniżej wiązara”) aktualnie projektowaną powierzchnią będzie wyświetlany.
Rysunek konstrukcji ściany/stropu będzie zawierał informacje wczytane z tak ustawionego zakresu. W pokazanym przykładzie rysunek ściany szczytowej zawiera informacje o konstrukcji dachu w jej sąsiedztwie. Podczas jego generowania **(1 plik - 01 rysunki - 6 rysunek-konstrukcja ścian)** należy zaznaczyć by konstrukcja dachu była uwzględniana oraz pamiętać o opcji wyznaczenia i pokazania ukrytych linii. Warstwa rysunku o nazwie „ukryte” musi zostać włączona.
