# Prefabrykacja płytowa ścian – konstrukcja paneli

Podział ściany na panele ma charakter funkcyjny. To znaczy, że elementy tworzące panel należą zarówno do grupy oznaczonej symbolem panela jak również do ściany. W tym układzie ściana ma charakter nadrzędny.

### **Manualna konstrukcja panela**

Konstrukcję panela można wykonać w module konstrukcja ściany. Wstawiane elementy szkieletu jak i poszycia czy też łączniki przypisywane są automatycznie do paneli ściany. W tym procesie obowiązują pewne zasady. Elementy, które całkowicie mieszczą się w granicach pojedynczego panela są do niego przypisywane. Elementy przekraczające granicę pojedynczego panela nie zostają przypisane do żadnego z paneli.

### **Automatyczna konstrukcja panela (poprzez AKS)**

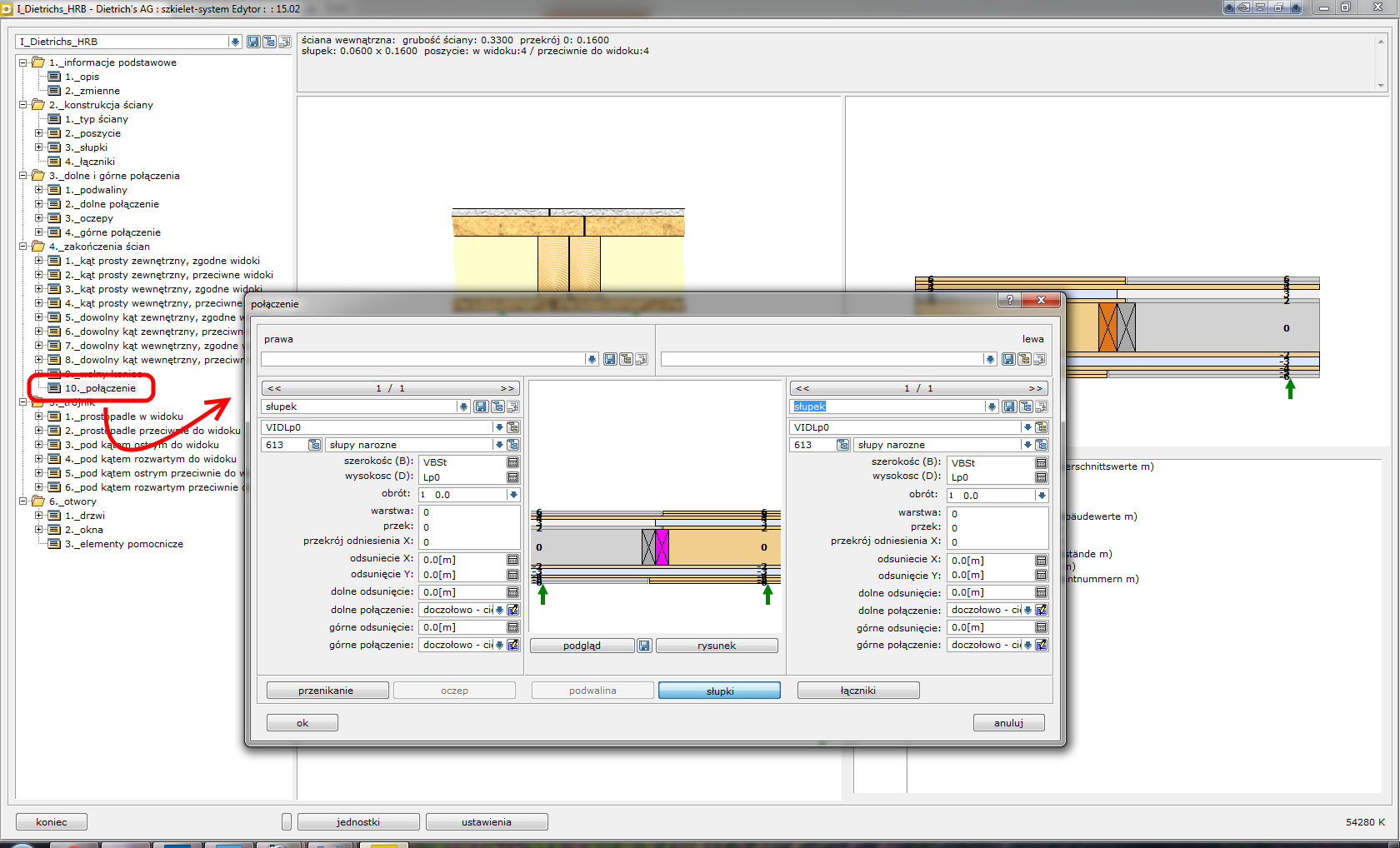

[Asystent Konstrukcji Szkieletowych](https://youtu.be/wW3urgOkeic) rozpoznaje i uwzględnia informację o podziale ściany na panele. Każdy z nich traktuje jak by był osobną ścianą. Dlatego konieczne jest poprawne zdefiniowanie w ustawieniach **szkielet-system 4 zakończenia ścian – 10 *****połączenia***. AKS automatycznie dzieli podwaliny i oczepy do wymiarów panela. Elementy zostają również automatycznie przypisane do paneli.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-a8a45467c7d2a97833f4e347ec1471ab96b56275%2FAKS_polaczenie.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

### **Przypisanie elementów do paneli**

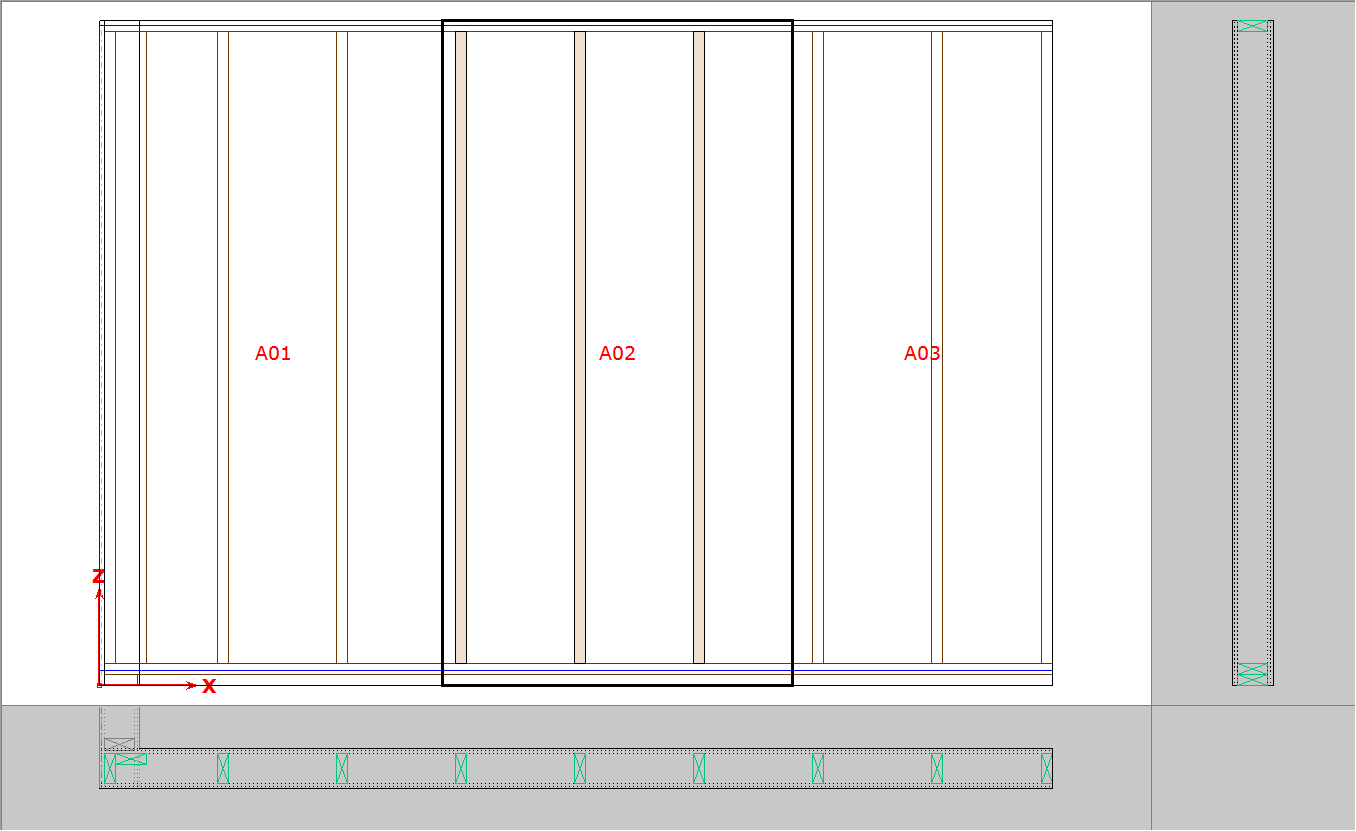

Elementy wprowadzone przez projektanta, a nie przypisane do żadnego z paneli można przypisać do wskazanego panela. Do tego celu służy funkcja **7 system – 6 elementy – 2&#x20;*****dodaj-element***. Następnie należy wybrać element lub ich grupę. Program sam zaproponuje panel do którego elementy mogą być przypisane.

{% hint style="danger" %}
**UWAGA !**\
Wybór elementów jest ograniczony jedynie do elementów wolnych. Nie przypisanych do żadnego z paneli. Aby przypisać element należący do innego panela należy go uprzednio „rozbić”.
{% endhint %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-4881f34b41762b2e44851f815e025b2eca7bd456%2Fdodawanie.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

### **Oddzielenie elementów od panela**

Elementy błędnie przypisane do określonego panela można „rozbić”. Funkcja **7 system – 6 elementy – 3&#x20;*****rozbij*** spowoduje usunięcie informacji o przypisaniu elementu do określonego panela. Element stanie się wolnym i można go dopisać do innego panela.

### **Kontrola paneli**

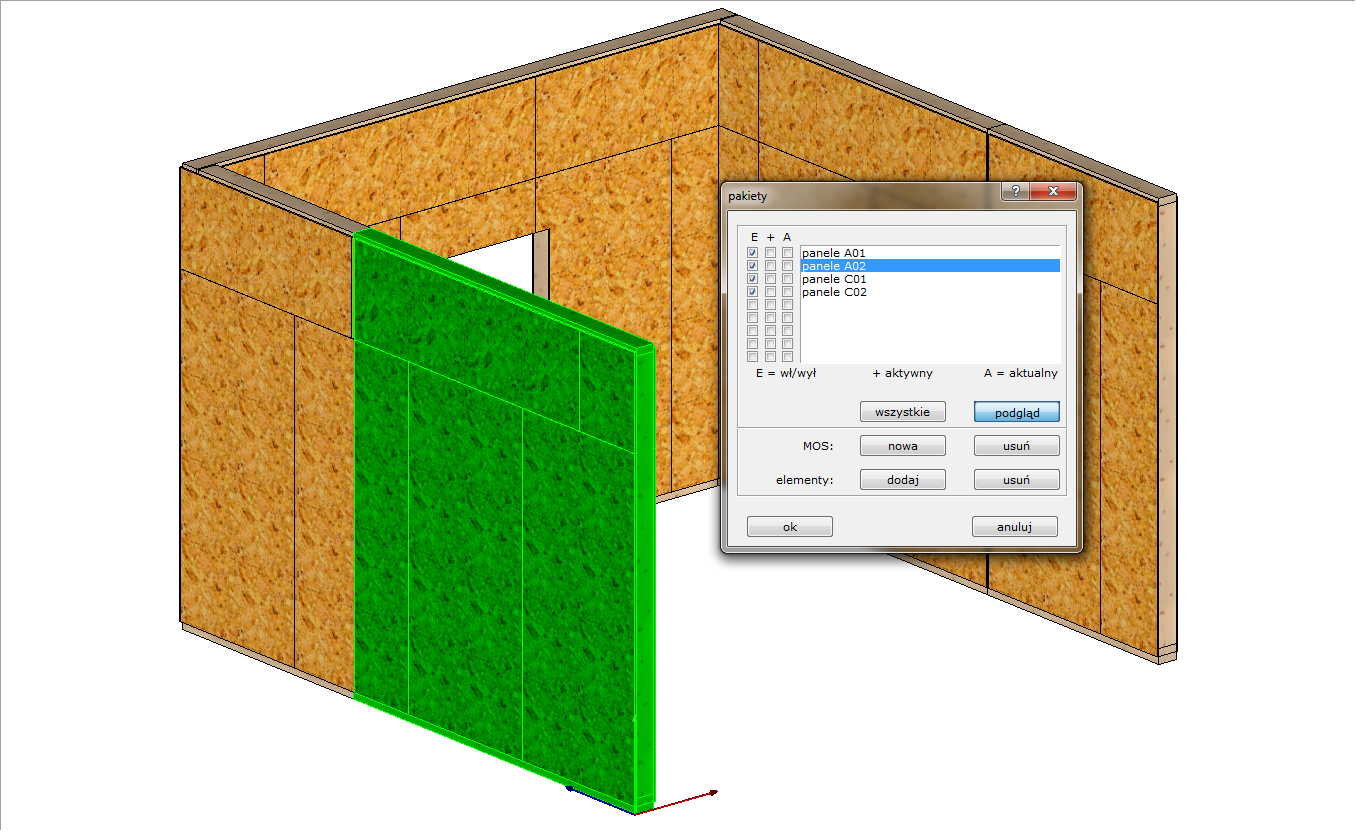

System podziału na panele wykorzystuje technologię MOS. Każdy panel to specjalna grupa stanowiąca jeden pakiet. Aby zweryfikować co zawiera wybrany panel, można wyświetlić jego zawartość korzystając z modułu **D-CAM** i funkcji **6 MOS – 6&#x20;*****MOS-pakiet***. Na ekranie pojawi się okno pakiet zawierające listę wszystkich zdefiniowanych pakietów (paneli) w modelu. Narzędzie daje również możliwość edycji zawartości pakietów po przez bezpośrednie dodawanie wybranych elementów. [*Więcej o technologii MOS*](https://docs.dietrichs.com/dietrichs-intelligent-documentation/docs-pol/projekt-3d-cad_cam/konstruktionsprogramm_projekt-3d-cad_cam/modellbereiche_model-3d/allgemeines_narzedzia/schnelles-navigieren-im-dicam-mit-mos-setzen).

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-61b7d4e0519f07911310c4f877b87e3b202d8017%2FMOS_pakiet.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>
