# Instalacja elektryczna

Projektowanie elementów instalacji elektrycznej w domach szkieletowych

Standardowy projekt instalacji elektrycznej w budynku powstaje w formie schematu. Na rzucie kondygnacji rozmieszczone są punkty elektryczne oznaczone za pomocą odpowiednich symboli. Projekt instalacji elektrycznej w Dietrich’s 3D CAD/CAM polega na wstawieniu punktów elektrycznych w formie kombi-bloków. Specjalne makro realizuje równocześnie kilka czynności: wiercenie w płytach, wymiarowanie położenia, wstawienie symbolu punktu, itp. Zakres działań może być różnorodny i może być dostosowany do potrzeb i oczekiwań klienta.

## Wstawienia kombi-bloków elektrycznych

Kombi-bloki elektryczne zwykle są definiowane jako kombi-bloki typu ściana <kbd>`7 system – 8 wstaw – 3 KB-ściana`</kbd>. Można je wstawiać w module ściany lub konstrukcja ścian.

{% hint style="success" %}
**WSKAZÓWKA**

Film – Rzut kondygnacji wstawianie front/tył
{% endhint %}

{% embed url="<https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FVvb5gblN2FvMeWbQRaRI%2FEleketryka-0.mp4?alt=media&token=2311efa6-6829-44b9-bc78-7268d64f7471>" %}

{% file src="/files/0J7kqi20eEuaJak7d4Os" %}

{% hint style="success" %}
**WSKAZÓWKA**

Film – konstrukcja ścian wstawianie front/tył
{% endhint %}

{% embed url="<https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FIgwhQYq9oaNEHW8F1kNb%2FEleketryka-1.mp4?alt=media&token=837e76fe-c4ff-4a20-882d-6a8af8b7a5ea>" %}

{% file src="/files/NUYBWi1Vxu9Kt09Tb6WM" %}

## Lokalizacja standardowych kombi-bloków elektrycznych

Standardowa lokalizacja kombi-bloków elektrycznych dla Polski to:

```
….Dietrichs\KOL\POL\instalacje_elektryczna
```

&#x20;Użytkownik może skorzystać z dwóch grup kombi-bloków.

#### przełączniki\_gniazda\_bez\_D-CAM

Ta grupa KB jest proponowana dla użytkowników nie dysponujących modułem D-CAM. KB nie wymaga specjalnych bibliotek, a wycięcia w podwalinie i oczepie są realizowane za pomocą obróbek specjalnych. KB nie zalecany przy planowanym odbiciu lustrzanym budynku.

#### przełączniki\_gniazda\_z\_D-CAM

Ta grupa KB jest proponowana dla użytkowników dysponujących modułem D-CAM. KB wykorzystuje obiekty pomocnicze generujące wycięcia w podwalinie i oczepie. Gwarantuje prawidłowe położenie obróbek po operacji odbicia lustrzanego budynku.

## Kombi-bloki elektryczne przełączniki\_gniazda

Kombi-bloki elektryczne przełączniki\_gniazda w wersji z\_D-CAM i bez\_D-CAM mają identyczną funkcjonalność. Składają się z 3 narzędzi:

* przełączniki i gniazdka pionowo – definicja grupy do 5 punktów elektrycznych o stałym rozstawie i średnicy puszki 68mm w układzie pionowym
* przełączniki i gniazdka poziomo – definicja grupy do 5 punktów elektrycznych o stałym rozstawie i średnicy puszki 68mm w układzie poziomym
* punkt elektryczny – pojedynczy punkt elektryczny o regulowanej średnicy pod wypusty kablowe

{% tabs %}
{% tab title="przełączniki i gniazdka pionowo" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FlHq7SrHrfMJeD8GxBCGa%2FElektro_ver_Schalter.PNG?alt=media&amp;token=b384cda2-3ab2-4afb-9434-931f1eeb1ac6" alt="" width="248"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="przełączniki i gniazdka poziomo" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FbZKdSgnxDFeQqGi2wJAJ%2FElektro_hor_Schalter.png?alt=media&amp;token=fae18c0b-7d1c-4bf5-afc3-df02a4b87306" alt="" width="225"><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

### **Punkty elektryczne**

Sekcja zajmuje się określeniem ilości i typów punktów elektrycznych. Użytkownik może wybrać do pięciu punktów elektrycznych na raz.&#x20;

{% tabs %}
{% tab title="przełączniki i gniazdka pionowo" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fn44GjPvH8mvBntSha6k0%2Fpunkty%20elektryczne.png?alt=media&amp;token=1e53c0ac-44da-44dd-bcf1-f134d6f0f82f" alt="" width="563"><figcaption></figcaption></figure>

{% endtab %}

{% tab title="przełączniki i gniazdka poziomo " %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fi1o1hDvYDKvEXJUjsE0y%2Fpunkty%20elektryczne_poziomo.png?alt=media&amp;token=32146f24-64c2-4d63-a47f-594f275fc687" alt="" width="563"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="punkt elektryczny" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FEbB0Ph9P7gl4WygG4rzp%2Fpunkty%20elektryczne_x1.png?alt=media&amp;token=c3f115dd-ab24-4aa0-857c-52dfe1f5ddb9" alt="" width="563"><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

Wybór typu punktu elektrycznego jest równoznaczny z pojawieniem się adekwatnego symbolu elektrycznego na rzucie kondygnacji budynku. Kolejność wyboru punktów ma znaczenie. Dla układu pionowego punkt nr 1 jest położony najwyżej.&#x20;

{% tabs %}
{% tab title="nr 1 pion" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FNY75wOddTkjLvNaONaMY%2FElektro_ver_Schalter_1.PNG?alt=media&amp;token=a7952194-c972-4f98-80c7-e4457ddbb2b2" alt="" width="248"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="nr 2 pion" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FxQVItlY3rupRHcTiijGX%2FElektro_ver_Schalter_2.PNG?alt=media&amp;token=8c617524-c387-471a-bca4-c0cfd85a853b" alt="" width="248"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="nr 3 pion" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FfT4JWztTCmYVDg05yR5D%2FElektro_ver_Schalter_3.PNG?alt=media&amp;token=8aa5481e-6a80-4b16-a276-1ad2d80ff60b" alt="" width="248"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="nr 4 pion" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fg4vcbw8b4mcoF7JERwyI%2FElektro_ver_Schalter_4.PNG?alt=media&amp;token=9c6a3797-15f1-4c33-89f7-7c9939872460" alt="" width="248"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="nr 5 pion " %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FhKvb2j8TsY7yiXv3jYbP%2FElektro_ver_Schalter_5.PNG?alt=media&amp;token=5884397f-e1d2-4f3e-a4f5-536f3d3a1a49" alt="" width="248"><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

Dla układu poziomego występuje dodatkowa opcja <kbd>pozycja do osi odniesienia</kbd>. Użytkownik dokonuje wyboru między opcją <kbd>lewa</kbd> lub <kbd>prawa</kbd>. To ona określa czy punkt nr 1 będzie po lewej czy po prawej stronie szeregu.

{% tabs %}
{% tab title="nr 1 poziom" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FGaW0I5H6TO9DQJcFz33n%2FElektro_hor_Schalter_1.PNG?alt=media&amp;token=ab286502-4c29-4d34-a931-d43777389f1d" alt="" width="225"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="nr 2 poziom" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2F1YAGLyyQYb8bVYHqHULr%2FElektro_hor_Schalter_2.PNG?alt=media&amp;token=0d05ad49-e4e0-4932-a51a-dbd33da195eb" alt="" width="225"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="nr 3 poziom" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FhUw7L92ujsRgNASUMAs9%2FElektro_hor_Schalter_3.PNG?alt=media&amp;token=ac0c71c0-74c7-409f-888e-8e4640a08ee8" alt="" width="225"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="nr 4 poziom" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FBzCM8Hzavs3xcJddtSGC%2FElektro_hor_Schalter_4.PNG?alt=media&amp;token=e4162d1d-5c3c-487f-8a6d-9d1a7c7f6ef7" alt="" width="225"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="nr 5 poziom " %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FhFtWSLoM53Q8B3hrLeO1%2FElektro_hor_Schalter_5.PNG?alt=media&amp;token=d09f2106-f4ac-4f42-b22b-5acb8fc44c3c" alt="" width="225"><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

#### Wysokość punktów elektrycznych

Położenie wysokościowe punktów elektrycznych można ustalać dowolnie lub względem poziomu odniesienia. Kluczowy jest wybór opcji <kbd>wysokość pkt wstawienia:</kbd>

* dowolna - to możliwość graficznego kontrolowania wysokości punktu elektrycznego (opcja dostępna tylko w module konstrukcja ściany)&#x20;
* stała to kontrolowanie wysokości punktu elektrycznego za pomocą parametru <kbd>wysokość najwyższego elementu ponad GK posadzki</kbd>.&#x20;

#### &#x20;Dostępne typy punktów elektrycznych

Kombi-blok umożliwia zastosowanie 7 typów punktów elektrycznych: przełącznik pojedynczy; przełącznik podwójny; ściemniacz; gniazdko; gniazdko telefoniczne; gniazdko A/V; gniazdko uniwersalne

{% tabs %}
{% tab title="przełącznik pojedynczy" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FvIoV1KRj5TNKqE3oPmoY%2Fwylacznik%20x1.png?alt=media&amp;token=b048a79f-78a8-4749-89de-5904c9aee9ef" alt="" width="269"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="przełącznik podwójny" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2F8GtiCxD44CQVdImSDLIE%2Fwylacznik%20x2.png?alt=media&amp;token=e0efe7c1-660b-4306-b0d0-01667c001df5" alt="" width="269"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="ściemniacz" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FmaxCIarnr9U9JA6WX5ds%2Fsciemniacz.png?alt=media&amp;token=1d71494d-2900-42d9-8910-e04ff3fa2af0" alt="" width="269"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="gniazdko" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FPaivPwB9guWybQKfHPhK%2Fgniazdko.png?alt=media&amp;token=f38bc176-aaa6-4726-bd35-d1175b98c4a2" alt="" width="269"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="gniazdko telefoniczne" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FNzPFXvUWVNAmChLmv34s%2Funiwersalne-tel.png?alt=media&amp;token=7c845e1c-8199-41f5-81a2-d8b7094263df" alt="" width="269"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="gniazdko A/V" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FyHDeEdLZbB7qX9ew4LaN%2FAV.png?alt=media&amp;token=fe639e4f-0518-48db-bca2-e9edc5f1298b" alt="" width="269"><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

#### Graficzne oznaczenie puszek

Każdy punkt elektryczny otrzymuje oznaczenie graficzne (rysunkowe). Jest to okrąg z krzyżem w środku.  Oznaczenie graficzne jest widoczne na widoku ściany (moduł konstrukcja ściany). W zależności od wyboru strony ściany front lub tył oznaczenie graficzne jest umieszczane na warstwie rysunkowej  EL\_2D\_tył lub EL\_2D\_front.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FzJQ1RZopMyGQzfOW0MNg%2Fpkt%20el.png?alt=media&amp;token=5e6b1be3-c6c0-4c92-9f77-a065d4a55132" alt="" width="269"><figcaption></figcaption></figure>

#### Wymiarowanie i opis punktów elektrycznych

Położenie punktów elektrycznych wymiarowane jest na rzucie kondygnacji. Wszystkie grupy punktów elektrycznych wstawionych po tej samej stronie ściany (front/tył) otrzymują jedną wspólna linię wymiarową szeregową. Układ pionowy, poziomy nie ma znaczenia. Przy każdej grupie punktów zostaje umieszczony opis informujący o wysokości najwyższego punktu w grupie np. H=1,05 (wysokość nad posadzką).

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FbrzMnOhZMw13dyyRzHfs%2FRZUT_wymiary.png?alt=media&amp;token=3a601ec9-a6d6-485f-b934-1f5c121e7778" alt="" width="563"><figcaption></figcaption></figure>

Na widoku ściany grupy punktów są wymiarowane jedynie wysokościowo. Linia wymiarowa szeregowa umieszczona od osi najwyższego punktu elektrycznego do dolnej krawędzi ściany.&#x20;

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FnDhTCWgV6WaQjbMPTHdl%2Fsc_wymiary.png?alt=media&amp;token=a6ff314b-afcf-4907-b636-4d0688687c52" alt="" width="563"><figcaption></figcaption></figure>

Użytkownik może kontrolować jednostkę linii wymiarowych za pomocą opcji <kbd>linie wymiarowe – jednostki</kbd>. Do dyspozycji są metr, centymetr i milimetr.

### **Obróbki słupki**

Sekcja umożliwia wybór typu obróbki: wiercenie, wycięcie w przypadku kolizji puszki elektrycznej ze słupkiem szkieletu.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2F66lxCOtkon1cyvj1WHLl%2Fobr%C3%B3bki%20slupki.png?alt=media&amp;token=a2890246-6b3e-4046-b69f-f5d403788a68" alt="" width="563"><figcaption></figcaption></figure>

Obróbka wiercenie wymaga definicji dwóch parametrów:

* średnica wiercenia pod puszkę – średnicę wiercenia w słupku
* dodatkowa głębokość w słupku – dodatkowa głębokość wiercenia. W przypadku wartości równej zero 0, całkowita głębokość wiercenia wynosi 61 mm od frontu lub tyłu ściany. W samym słupku wiercenie będzie płytsze od grubość płyt.&#x20;

{% tabs %}
{% tab title="średnica wiercenia pod puszkę" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2F2dS9dA4IORLVBbf7Pu4I%2FDurchmesser_Pfostenbohrung.PNG?alt=media&amp;token=62c4785f-fbb6-4751-81a5-91c1aace26a2" alt="" width="300"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="dodatkowa głębokość w słupku" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FWxT0m6Mv3qUsBgHGIVRj%2FTiefe_Pfostenbohrung.PNG?alt=media&amp;token=619a4b8d-0b6b-4720-962d-47798598acf0" alt="" width="300"><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

Alternatywną obróbką może być wycięcie w słupku. W takim przypadku użytkownik podaje następujące parametry zgodne z rysunkiem pomocniczym:

{% tabs %}
{% tab title="wycięcie w słupku - szerokość SLS" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fd2Icd8axX4WnTsDt9HRN%2Fe_pl_03.png?alt=media&amp;token=05be6719-c2b2-4f4c-bb00-dde381b26b6c" alt="" width="225"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="wycięcie w słupku - głębokość SLB" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fd2Icd8axX4WnTsDt9HRN%2Fe_pl_03.png?alt=media&amp;token=05be6719-c2b2-4f4c-bb00-dde381b26b6c" alt="" width="225"><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

### **Oczep/podwalina/rygiel**

Sekcja umożliwia generowanie wycięć w elementach konstrukcji takich jak podwalina 621/623, oczep 622/624 i rygiel 641.&#x20;

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FtXLFFbfYwNrP5btX9uFJ%2Foczep_podwalina_rygiel.png?alt=media&amp;token=31747602-6189-4bcf-99a3-d061c6353284" alt="" width="563"><figcaption></figcaption></figure>

Wycięcia umożliwiają przeprowadzenie peszli. Użytkownik potwierdza obecność wycięcia opcją tak/nie. Wymiary wycięcia określa w kolejnym kroku.

{% tabs %}
{% tab title="wycięcie podwalina" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FZZKBAHJ29i91rPjCcxpi%2Fe_pl_04.png?alt=media&amp;token=8104faba-0a35-4b09-b21c-ab23c6e7092f" alt="" width="225"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="wycięcie oczep" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FmKoQhgGzRIKlxobTPNkO%2Fe_pl_06.png?alt=media&amp;token=25de6639-6385-492b-a05d-5e55397bc9cf" alt="" width="225"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="wycięcie rygiel" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fw32mNQQ1PaNT9k5D9JtX%2Fe_pl_08.png?alt=media&amp;token=310748cc-9c8f-4675-9612-69a803e326a3" alt="" width="225"><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

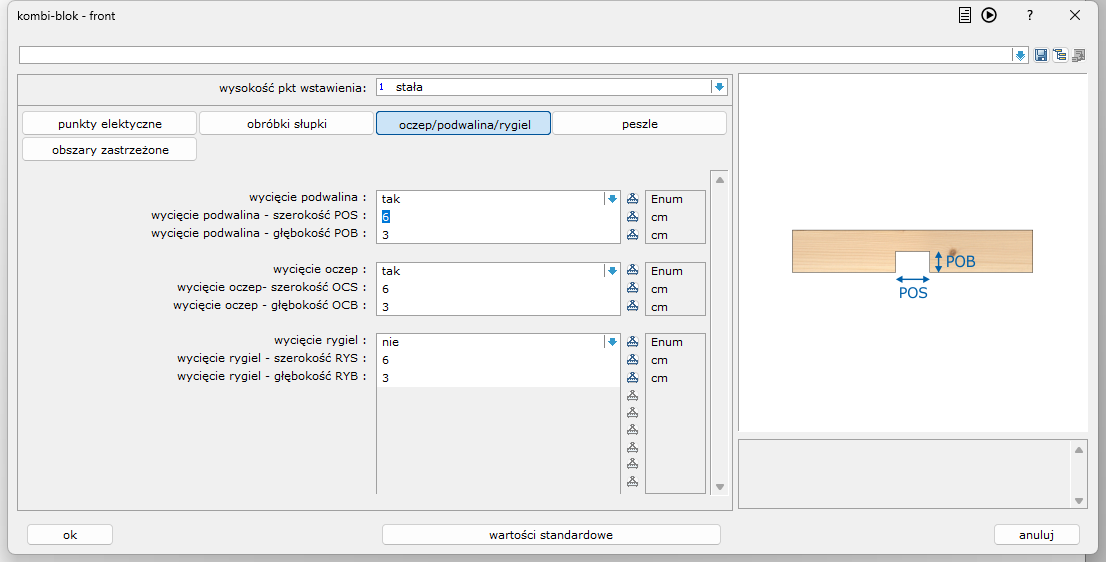

Wymiary wycięcia określa w kolejnym kroku.

{% tabs %}
{% tab title="wyciecie podwalina - wymiary" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FfvE0ngfiGbaUXvCzByma%2Fe_pl_05.png?alt=media&amp;token=87f55891-626c-46e7-b3fc-58d31fe85e79" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="wycięcie oczep - wymiary" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FyDOYPEYwpARjf8mXAPxX%2Fe_pl_07.png?alt=media&amp;token=424753fd-ec81-4c08-a5ec-e40ac2d07095" alt=""><figcaption></figcaption></figure>
{% endtab %}

{% tab title="wycięcie rygiel - wymiary" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2F3BvUcCsfJgFnFHsGrFTD%2Fe_pl_09.png?alt=media&amp;token=f170c850-ca1e-46d9-a4fd-16db6394ee5d" alt=""><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

### **Peszle**

Dla każdego punktu możliwe jest określenie sposobu zasilania: od dołu, od góry lub równoczesne od dołu i od góry.&#x20;

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FhH2IZ2UYyghRzswfhGle%2Fpeszle.png?alt=media&amp;token=c9af1aed-af99-4535-a3f7-fd6314709efd" alt="" width="563"><figcaption></figcaption></figure>

Wybór opcji tak skutkuje pojawieniem się linii imitującej przewód elektryczny.&#x20;

{% tabs %}
{% tab title="peszel w dół = tak" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FTZWVZkhTJ4u0X2sllQsi%2FPeszel%20D.png?alt=media&amp;token=180b1d3f-6984-4357-bf48-1cdca19f8630" alt="" width="563"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="peszel do góry = tak" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FrsA559mcRSyrkI50slVy%2FPeszel%20G.png?alt=media&amp;token=6cc46f1e-fefe-47f0-84c6-2ef3aa57cd2c" alt="" width="563"><figcaption></figcaption></figure>
{% endtab %}

{% tab title="peszel w dół  = tak / peszel do góry = tak" %}

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FVbv8eLllr7lsy2rJM6zG%2FPeszel%20GD.png?alt=media&amp;token=6617023b-7df1-48a3-a4c5-018cc26eae99" alt="" width="563"><figcaption></figcaption></figure>
{% endtab %}
{% endtabs %}

Opcja opis umożliwia wprowadzenie opisu typu zastosowanego przewodu lub średnicy peszla.

### **Obszary zastrzeżone**

To opcja specjalna i stosowana jedynie w przypadku produkcji ścian na mostach wielofunkcyjnych. Użytkownik definiuje wymiary oraz materiał specjalnej płytki funkcyjnej. Jest ona stosowana jako obszar zastrzeżony w celu ochrony peszli przed gwoździowaniem lub zszywkowaniem.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FheKcbLybwQVuxQMk1bUa%2Fobszary%20zastrzezone.png?alt=media&amp;token=402a6ea8-df1e-4dca-9bfd-4cae4de879d5" alt="" width="563"><figcaption></figcaption></figure>

Opcja jest zsynchronizowana z sekcją oczep/podwalina/rygiel. Jeżeli w w/w sekcji zostanie wykonane wycięcie w podwalinie obszar zastrzeżony zostanie umieszczony przy podwalinie. W przypadku wycięcia w oczepie obszar zastrzeżony pojawi się również w strefie oczepu.

W celu całkowitego pominięcia generowania obszarów zastrzeżonych, bez względu na obecność lub brak wycięć w podwalinie/oczepie należy dowolny wymiar ustawić na zero 0.

## AKS i kombi-bloki elektryczne przełączniki\_gniazda

Kombi-bloki elektryczne przełączniki\_gniazda zostały tak zaprojektowane aby podlegały aktualizacji w przypadku ponownego uruchomienia AKS. Aby program przeliczał i aktualizował wstawione kombi-bloki należy ustawić w oknie asystent konstrukcji szkieletowych opcję <kbd>aktualizacja wstawionych kombi-bloków</kbd> na wartość <kbd>tak</kbd>.&#x20;

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2FzKZC0JzMbnIwBkLf4QtS%2FAKS_KB.png?alt=media&amp;token=e6127ba7-36f9-4d3a-bb17-737fab100cc2" alt="" width="390"><figcaption></figcaption></figure>
