# Dystrybucja słupków ściany w AKS

W ogromnej większości przypadków wznoszenia ścian szkieletowych mamy do czynienia z konstrukcją usztywnioną odpowiednimi płytami drewnopochodnymi. W tym systemie rozstaw słupków wymuszony jest gabarytami płyt poszycia. Nierzadko jednak zachodzi konieczność niezależnego dystrybuowania słupków i płyt poszycia, np. płyt o krawędziach pióro-wpust. Oba te przypadki można łatwo zdefiniować w automacie do zabudowy ścian szkieletowych **AKS** (**A**systent **K**onstrukcji **S**zkieletowych)

### Dystrybucja słupków skorelowana z płytami poszycia

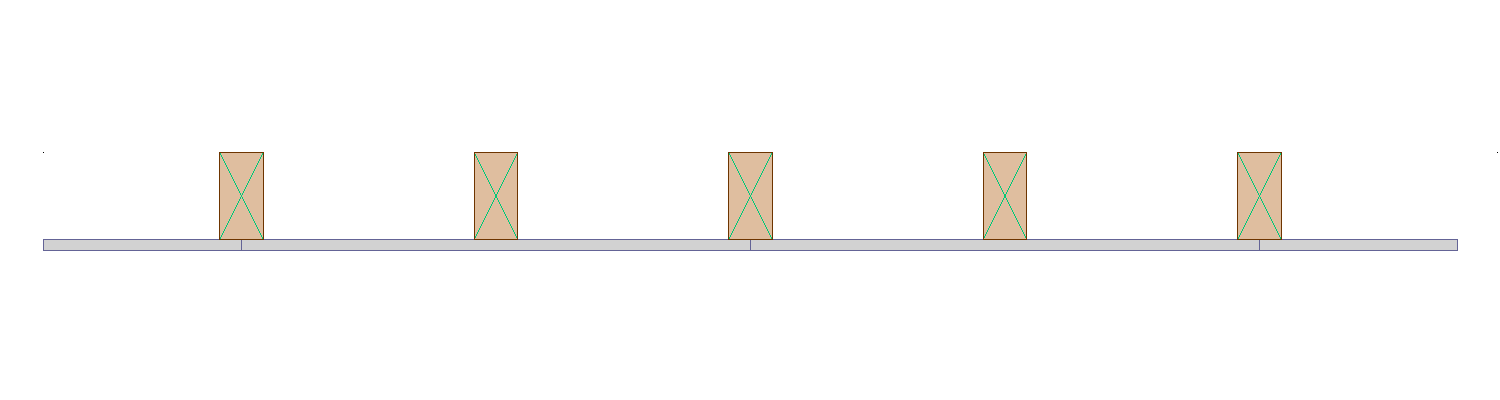

![dystrybucja słupków pod płyty](https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-4e8dfd6d52109a588d3c4b633c71ee2dd56798fd%2Fdystrybucja-slupkow-pod-plyty.png?alt=media)

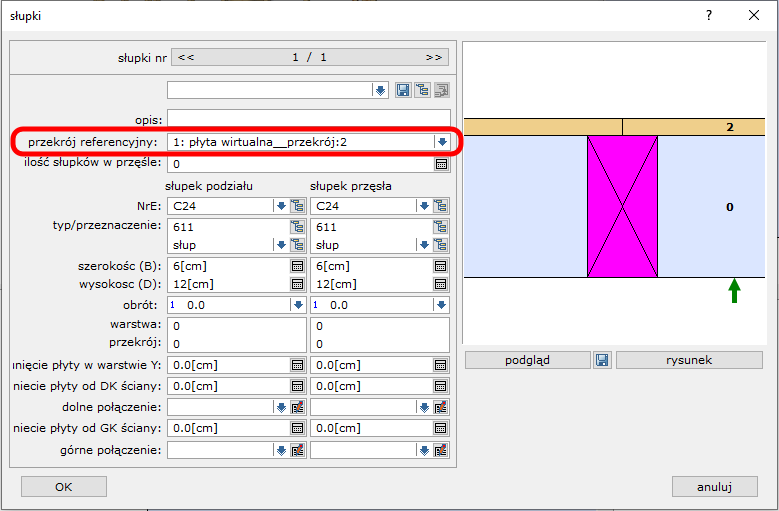

To w zasadzie jedyny dostępny system dystrybucji słupków w **AKS**. Aby słupki zostały wygenerowane, oprócz definicji ich samych w zakładce ***2.\_konstrukcja ściany -> 3.\_słupki*** należy wskazać przekrój referencyjny, w którym powstanie płyta poszycia nadająca rozstaw słupkom.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-7aae965b8ab366c806ae380110b1967f8f2fb80e%2Fdefinicja-slupkow-sciany.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

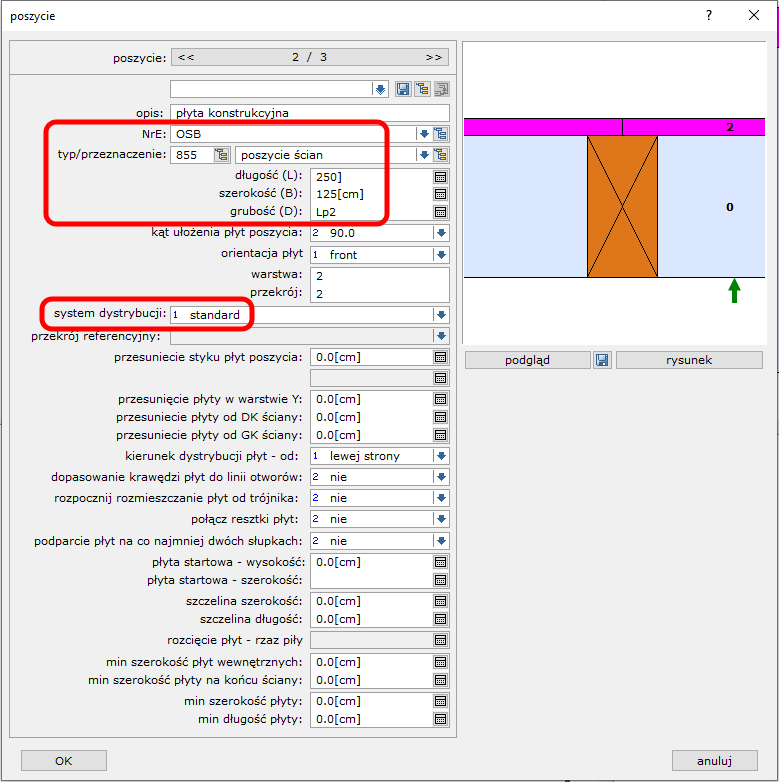

Na jej krawędziach oraz opcjonalnie w środku powstaną słupki. Płytę definiujemy w zakładce ***2.\_konstrukcja ściany -> 2.\_poszycie***. Płyta ta musi być dystrybuowana w systemie “***standard***”.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-5c523171baebbb7878fe5da92534aaef2fb823aa%2Fplyta-konstrukcyjna.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

Może to być płyta z dowolnej warstwy ściany - nie musi znajdować się w bezpośrednim sąsiedztwie przekroju ściany przeznaczonego na słupki.

### Dystrybucja słupów niezależna od płyt

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-3c213853088e945d396b5fc2968288ae9477067c%2Fdystrybucja-slupkow-niezalezna.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

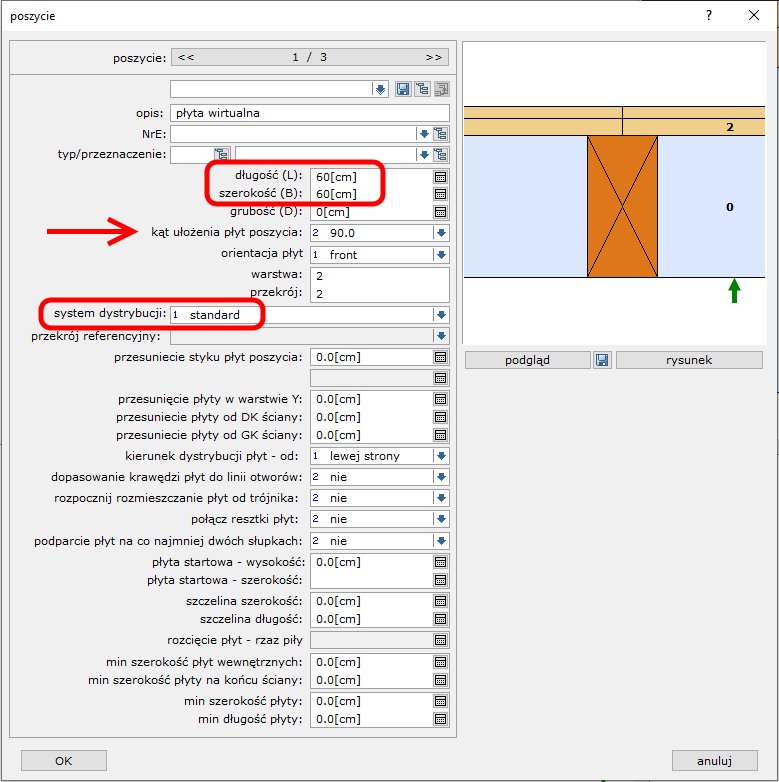

Można obejść poprzedni warunek, uzależniający powstanie i pozycję słupka od pojawienia się płyty. Do dystrybucji słupków może posłużyć wirtualna warstwa odniesienia, która nie będzie wbudowana w model. Należy w tym celu, tak jak poprzednio stworzyć w sekcji ***2.\_konstrukcja ściany -> 2.\_poszycie*** warstwę płytowania. Definicja tej “płyty” nie musi być kompletna - konieczne jest podanie tylko dwóch parametrów: ***długość (L)*** i ***szerokości (B)***. Grubość (D) musi wynosić 0.0 po to by płyta nie została wygenerowana przez **AKS**. “Płyta” ta musi być dystrybuowana w systemie “***standard***”.

<figure><img src="https://3407883257-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYMzEDBs19APCTuiyQZE1%2Fuploads%2Fgit-blob-6a629f301a84191f3d42b1908968a6a9ed481700%2Fplyta-wirtualna.png?alt=media" alt="" width="563"><figcaption></figcaption></figure>

W zależności od parametru “***kąt ułożenia płyt poszycia:***” rozstaw słupków będzie uwzględniał albo wartość ***długości (L)*** (kąt ***0.0***) albo wartość ***szerokości (B)*** (kąt ***90.0***)
